FANUC GE IC3600AFGA1 Quadro de circuito de controlo Corrente inferior a 400 pA

Sobre a GE Fanuc IC3600AFGA1
O IC3600AFGA1 é um PCB FANUC GE fabricado para os sistemas Mark I ou Mark II. O MKI / MKII foram os primeiros sistemas de gerenciamento de turbina a gás / vapor Speedtronic da GE.Eles podem gerir turbinas pesadas de 4000 Hp a 400 Mw (ciclos combinados) A fiabilidade nestes sistemas é alcançada através da redundância de funções de controlo essenciais, tais como controlo de temperatura e velocidade.Servos de alta resolução e computação eletrônica alcançam alto desempenho, precisão e tempo de resposta rápido.

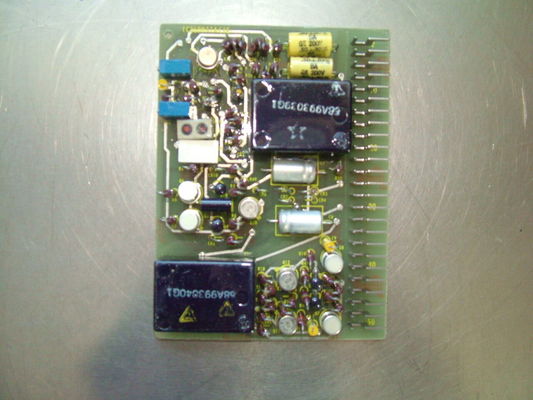

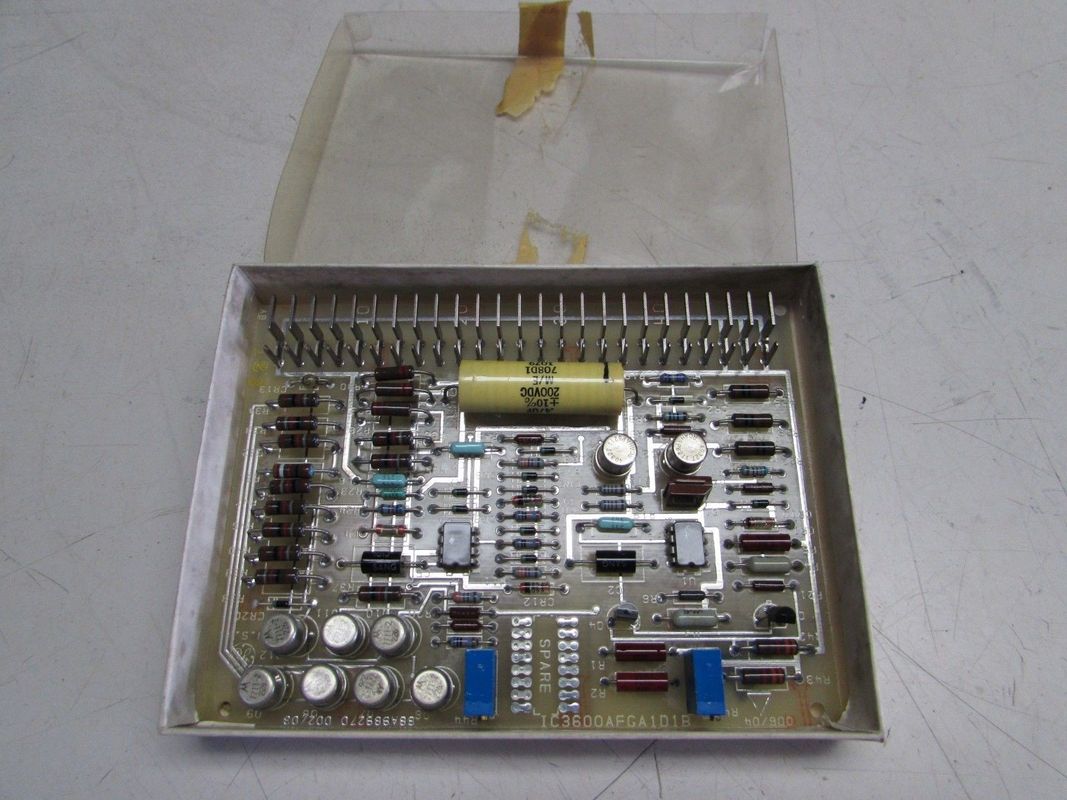

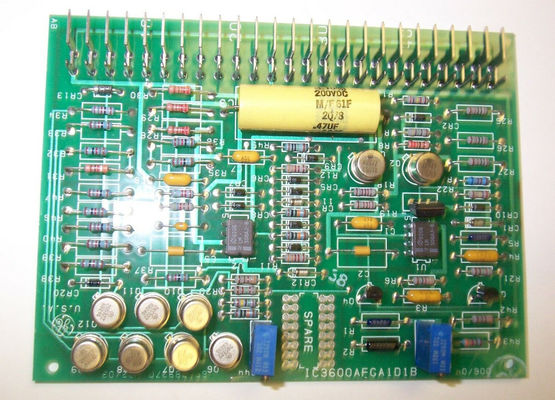

O IC3600AFGA1 tem marcas de perfuração em dois cantos. É numerado por dezenas (de dez a cinqüenta) em uma borda. Estes números estão localizados sob vinte e cinco pinos de metal em ângulo reto conectados à superfície da placa..Estes pinos estão voltados para fora em direção à borda do tabuleiro.A maioria dos componentes, mas não todos, estão marcados.

O IC3600AFGA1 tem doze transistores localizados na sua superfície,com uma tensão de saída de até 50 W, mas não superior a 50 W,O IC3600AFGA1 possui dois circuitos. Ambos os circuitos são amplificadores operacionais com uma corrente de desvio de entrada máxima de 3,0 nA sobre a temperatura e uma corrente de desvio inferior a 400 pA sobre a temperatura.
Dois potenciais de acabamento estão localizados na superfície do IC3600AFGA1.47μF +/-10% 200VDC M/e 61F 2Q78 e vários condensadores cerâmicos menoresOs resistores são principalmente resistores de película de carbono fixa e de película de metal.
