Cartão indicador de luz GE FANUC marcado IC3600LINA1 para a série Mark I / Mark II

Sobre a GE Fanuc IC3600LINA1

O cartão de indicador de luz marcado IC3600LINA1 é um componente GE FANUC para a série Mark I/Mark II. Estas duas séries foram construídas com quatro partes básicas,Incluindo um sistema de controlo com um sistema de segurança de falhas redundante que permitiu que diferentes tipos de controlo se auxiliassem mutuamente (o controlo da temperatura auxiliou o controlo da velocidade e vice-versa),) um sistema de protecção construído com dois e três sistemas de segurança para permitir que o sistema continue a funcionar quando os alarmes anunciarem problemas,um sistema sequencial com lógica para automatizar procedimentos básicos como inicialização e desligamento, e uma fonte de alimentação independente do resto do sistema.

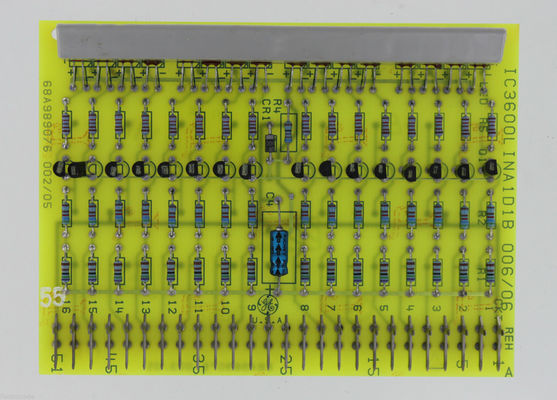

O IC3600LINA1 é marcado com vários códigos, incluindo 006/06, 002/05, 68A989076 e REH. Ele também carrega o logotipo GE U.S.A. e seu número de identificação do conselho.O quadro é numerado em cada lado de vinte e seis pinos de metalNo lado dos pinos, é numerado 1/5/15/25/35/45/51, no lado do quadro, é numerado de 1 a 16.que são designados apenas por um rótulo no início de cada linha.

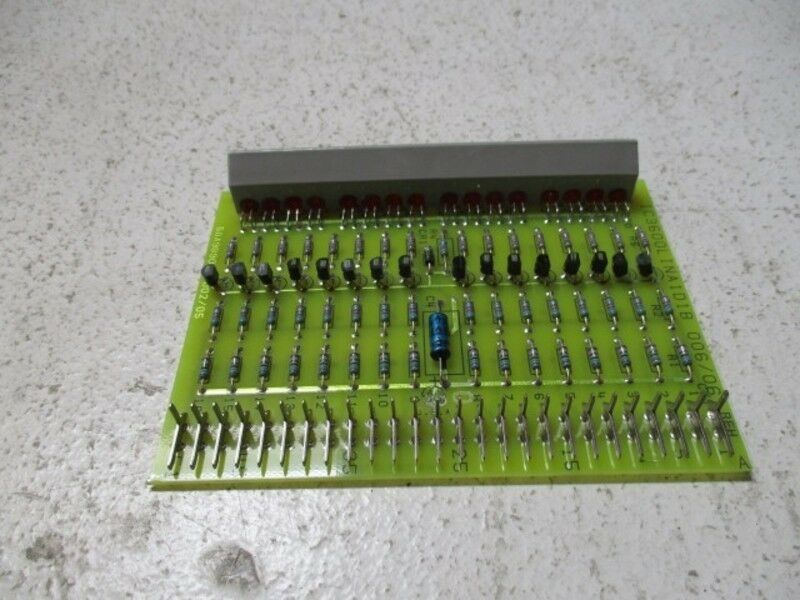

O IC3600LINA1 possui dezesseis diodos emissores de luz colocados ao longo de uma borda. Estes são protegidos por uma caixa cinzenta. Cada diodo é marcado com um + e um - em seus fios através do buraco.A placa tem um diodo e um condensador eletrolítico de alumínio marcado C4Há também um capacitor de filme metálico marcado R4. Os componentes restantes na placa são marcados pela linha.R5 inclui mais dezesseis resistores de um material diferente. Q1 inclui dezesseis transistores.
