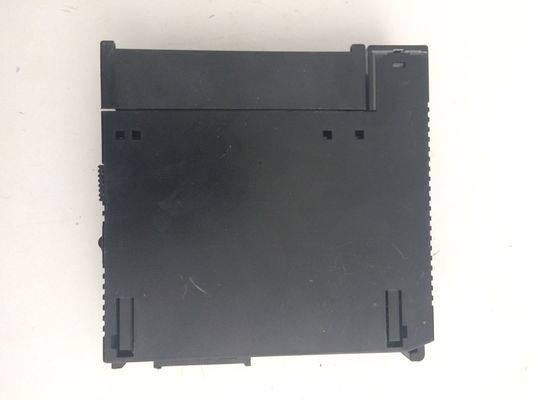

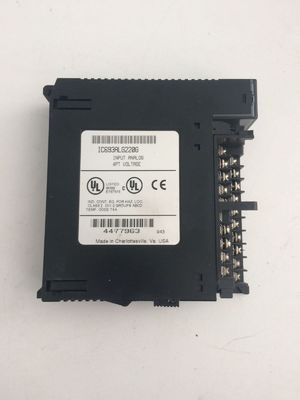

IC693ALG220 GE Fanuc 12 bits módulo de entrada analógica série 90-30 plataforma

IC693ALG220 GE Fanuc módulo de entrada analógico de 12 bits Série 90-30 plataforma

Especificações técnicas do IC693ALG220
Marca GE Fanuc
Série Série 90-30
Fabricante GE Fanuc (ex); Emerson Automation (atual)
Fabricante GE Fanuc
Número da parte IC693ALG220
Número da parte IC693ALG220
Série Série 90-30
Sinais de entrada: +/-10 VDC
Tipo de módulo Modulo de entrada
Descrição do produto
Número de entradas 4
Resolução do conversor:
Número de canais quatro (4)
Tipo de produto Módulo de tensão analógica do canal
Sinais de entrada -10 a +10 VDC
Resolução digital 5 mV/20 μA, (1 LSB = 5 mV)
Resolução digital de 12 bits, típica
Precisão absoluta Típica: +/-10 mV/40 μA Máximo é +/-30 mV/160 μA
Componentes compatíveis PLC
Consumo de energia de 27 mA a partir do autocarro de +5 volts no plano de fundo; 98 mA a partir do autocarro isolado de +24 volts no plano de fundo
Resolução analógica 5 mV/20 μA, (1 LSB = 5 mV)
Intervalo de tensão - 10 a +10 volts
Linearidade < 1 bit menos significativo
Isolamento 1500 VAC
Localização de montagem Fenda de entrada/saída da placa base da série 90-30
Taxa de atualização 4 ms
Rejeição transcanal > 80 dB
Fábrica de calibração calibrada
Resposta do filtro de entrada 17 Hz
Precisão absoluta Típico: ±10 mV/40 μA à temperatura de funcionamento; Máximo: ±30 mV/160 μA à temperatura de funcionamento.
Resposta do filtro de entrada 17 Hz
Bus Corrente extrair 27 mA a partir de +5 volt de bus no plano de fundo; 98 mA a partir do isolado +24 volt de bus de plano de fundo
Estado do ciclo de vida do produto descontinuado/obsoleto

Outros produtos superiores

O IC693ALG220 é um módulo da série 90-30 que é fabricado pela GE Fanuc, atualmente na Emerson Automation.compatível com um intervalo de sinal de entrada de - 10 VDC a + 10 VDCEste módulo é opcionalmente compatível com sinais de 0 a 20 mA, que podem ser ativados através da instalação de um conector de 250 Ohm no conector terminal do utilizador do módulo.

O IC693ALG220 está equipado com um conversor analógico para digital (ADC) com uma resolução de conversão de 12 bits para a tensão de entrada;10 bits para entrada de corrente que pode ser aumentada para 11 bits com o uso de um resistor de precisãoCada canal do módulo tem uma taxa de actualização individual de 4 ms, enquanto o módulo é alimentado pela fonte de alimentação PLC de 24 VDC.Ele tem um consumo de corrente de backplane de 27 mA a partir de +5 volts de ônibus no backplane e 98 mA a partir do isolado +24 volts de ônibus backplaneÉ montado em qualquer fenda de entrada/saída disponível da placa base da série 90-30 de 5 ou 10 fendas e ocupa uma única fenda do rack.

O IC693ALG220 tem uma precisão absoluta típica de +/-10 mV/40 μA, enquanto o máximo é +/-30 mV/160 μA acima da temperatura de funcionamento.resposta do filtro de entrada de 17 Hz, isolamento do módulo de 1500 volts entre o lado do campo e o lado lógico, rejeição do canal transversal de > 80 dB e impedância de entrada de > 9 Megohms no modo de tensão e 250 ohms quando operando no modo de corrente.

O módulo IC693ALG220 é um módulo de entrada analógico da GE Fanuc, que faz parte da série 90-30.vem com 4 canais de entradaCada canal pode facilmente converter um sinal analógico para um sinal digital, de acordo com os requisitos da aplicação do utilizador.O módulo de entrada GE Fanuc IC693ALG220 CAV permite aos utilizadores converter sinais de entrada de -10 a +10 voltsA velocidade de conversão para cada canal é de cerca de 1 milissegundo. Assim, o módulo de entrada IC693ALG220 fornece uma taxa de atualização de cerca de 4 milissegundos para qualquer canal de cada vez.O sinal convertido tem resolução de 12 bits binário.

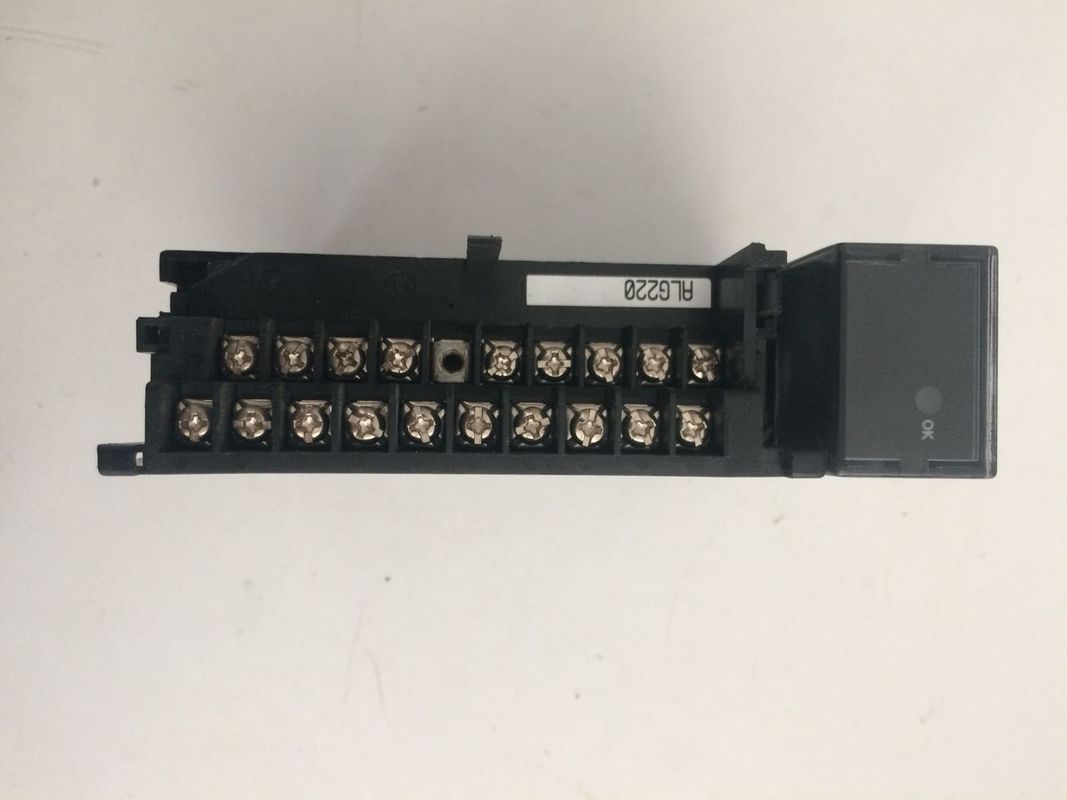

O módulo de entrada GE Fanuc IC693ALG220 vem equipado com um modo de entrada de corrente limitada, bem como um jumper em cada conector terminal do usuário de canal.Os usuários podem usar o jumper para conectar um resistor de shunt interno de 250 ohms ao circuitoEste resistor de desvio permite uma faixa de entrada de -40 a +40 milliamps. No entanto, é essencial para os usuários monitorar a corrente de entrada constantemente para evitar que o resistor de entrada de auto-aquecimento,A fonte de alimentação principal do módulo de entrada GE Fanuc IC693ALG220 CAV é uma fonte de alimentação DC isolada de +24 Volts,com uma tensão de saída superior a 20 V,A tensão é enviada através de um regulador/inversor para produzir a tensão necessária para o módulo IC693ALG220 funcionar.O módulo de entrada IC693ALG220 vem com um LED que mostra aos utilizadores o seu estado de funcionamento.
