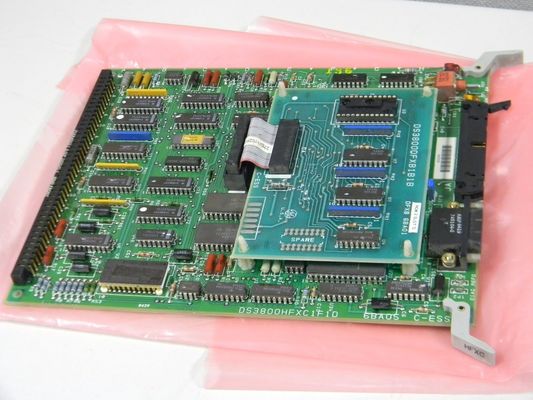

A placa de circuito impresso DS3800HIOB da GE.

A placa de circuito impresso DS3800HIOB da GE.

Descrição do produto

O DS3800HIOB é uma placa de circuito impresso da GE. O DS3800HIOB foi projetado como parte da série Speedtronic Mark IV como um cartão de entrada / saída.

O DS3800HIOB tem as seguintes especificações:

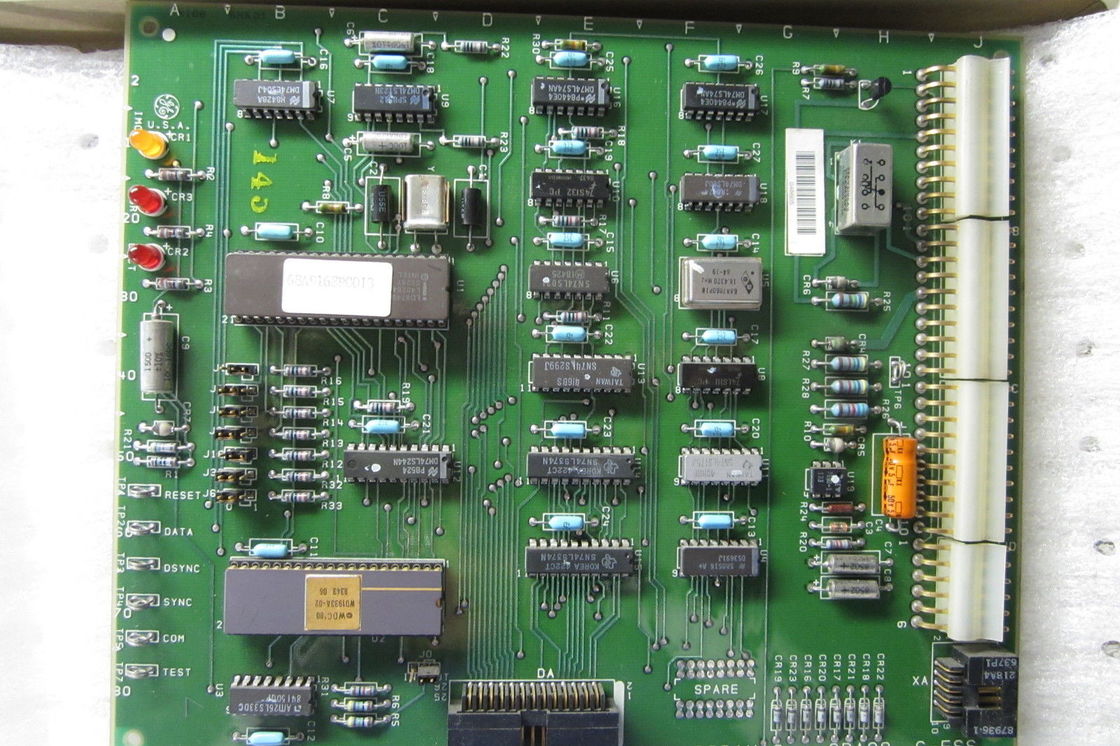

tem três LEDs localizados no canto superior esquerdo. O primeiro é âmbar, com a etiqueta "Imok", os outros dois são vermelhos, com a etiqueta "ADR" e "LACT".

está marcada de A a J na borda superior

é marcado de 10 a 80 em incrementos de dez na sua borda esquerda

tem um Intel LD8748 Eprom localizado em U1

tem um total de oito interruptores de salto, sete dos quais estão situados juntos em linha vertical com a opção de estar em 0 ou 1, o outro salto é colocado abaixo do segundo circuito integrado,e fica em "dentro" ou "fora". "

Tem sete pontos de teste. Seis deles estão localizados ao longo da borda esquerda da placa e são rotulados, de cima para baixo, Reset, Data, Dsync, Sync, Com e Test.O sétimo TP está localizado no outro lado do quadro e é rotulado "101." Vale a pena notar que este TP é marcado "TP6", enquanto o TP "teste" é marcado "TP7".

tem um circuito integrado SN74LS244N Dip localizado em U12

Tem vários circuitos integrados, alguns dos quais foram especificados.

O circuito localizado em U5 é um chip oscilante definido a 18,4320 mHz

Tem vários condensadores, incluindo um condensador de 50 v 5 μf no centro direito da placa.

É concebido com muitas resistências de película metálica revestidas de cerâmica de valores diferentes.

tem duas linhas de 8 conjuntos de PTH (buracos de revestimento) localizados perto da borda inferior da placa.

tem um conector masculino de vários pinos localizado na borda inferior da placa.

A camada superior da placa é amarrada nos cantos, enquanto a camada inferior é perfurada nos quatro cantos.

tem um transistor

tem um interruptor

É marcado JB/JC/JD na borda direita, o que corresponde a um conector de PCB (masculino) de 90 graus que percorre a maior parte dessa borda da placa.

Outros produtos superiores

Produto similar paraGE

DS3800DDCD181A
DS3800DDCD18IA
DS3800DDCD18LA
DS3800DDCD1BIA
DS3800DDCD1BLA
DS3800DDCDI81A
DS3800DDCDI8IA
DS3800DDCDI8LA
DS3800DDCDIB1A
DS3800DDCDIBIA
DS3800DDCDIBLA
DS3800DDCDL81A
DS3800DDCDL8IA
DS3800DDCDL8LA
DS3800DDCDLB1A
DS3800DDCDLBIA
DS3800DDCDLBLA
DS380ODDCD181A
DS380ODDCD18IA
DS380ODDCD18LA
DS380ODDCD1B1A
DS380ODDCD1BIA
DS380ODDCD1BLA
DS380ODDCDIB1A
DS380ODDCDIBIA
DS380ODDCDIBLA
DS3800DDCD1B1A-A
DS3800DDCD1B1A-B
DS3800DDCD1B1A-C
DS3800DDCD1B1A-D
DS3800DDCD1B1A-E
DS3800DDCD1B1A-F
DS3800DDCD1B1A-G
DS3800DDCD1B1A-H
DS3800DDCD1B1A-I
DS3800DDCD1B1A-J
DS3800DDCD1B1A-K
DS3800DDCD1B1A-L
DS3800DDCD1B1A-M
DS3800DDCD1B1A-N
DS3800DDCD1B1A-O
DS3800DDCD1B1A-P
DS3800DDCD1B1A-Q
DS3800DDCD1B1A-R
DS3800DDCD1B1A-S
DS3800DDCD1B1A-T
DS3800DDCD1B1A-U
DS3800DDCD1B1A-V
DS3800DDCD1B1A-W
DS3800DDCD1B1A-X
DS3800DDCD1B1A-Y
DS3800DDCD1B1A-Z

Descrição do produto

O DS3800DBIB é uma placa de circuito impresso (PCB) projetada como parte da linha Speedtronic (Mark IV) fabricada pela GE.O sistema Speedtronic foi concebido para sequenciar o combustível da turbina e para sequenciar os sistemas de turbina e seus auxiliares para arranqueO sistema Mark IV foi concebido com um sistema de controlo distribuído que funciona numa matriz de microprocessadores interligados.As turbinas continuarão a funcionar sob o controlo de outras partes do sistema.O DS3800DBIB foi concebido especificamente como uma placa de interface.

O DS3800DBIB é uma pequena placa filha que funciona como um plug-in para outro PCB maior.Esta placa também tem quatro conectores numerados de 1 a 4A primeira montagem é marcada C101 e é posicionada ao lado de um anel marcado TP1. A segunda não é marcada e posicionada ao lado de um anel marcado TP2.O DS3800DBIB tem um condensador classificado 708A1, M/E 200V 1,0 +10%. Ele também tem um potencialómetro azul localizado na borda da placa que é conectado para resistência variável.Há dez resistores e seis condensadores pequenos marcados "cr" no PCB DS3800DBIB
