Name: DS3800NTBD PCB para os 12 interruptores de salto da série Mark IV que preenchem a placa
Brand: Wisdomlong Technology CO.，LTD
SKU: DS3800NTBD
Price: 1.00 USD
Availability: InStock

Casa Produtos Controlador programável da lógica do PLC

DS3800NTBD PCB para os 12 interruptores de salto da série Mark IV que preenchem a placa

Detalhes do produto:

Lugar de origem:	Estados Unidos
Marca:	GE
Número do modelo:	DS3800NTBD

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1
Preço:	negitiation
Detalhes da embalagem:	na caixa
Tempo de entrega:	3-5days
Termos de pagamento:	T/T, Western Union
Habilidade da fonte:	100

Contato

Descrição de produto detalhada

Nome do produto:	Placa de circuito de controlo DS3800NTBD	Produto:	Placa de circuito impresso
Modelo:	DS3800NTBD	Marca:	GE
Portador:	Os ethernet conectam o módulo	Polegadas:	8 polegadas
País de origem:	Estados Unidos

DS3800NTBD PCB para os 12 interruptores de salto da série Mark IV que preenchem a placa

Descrição do produto
O DS3800NTBD é um PCB concebido para funcionar como componente da série Mark IV.O Mark IV gerencia turbinas de gás e vapor e é construído com backups triplos redundantes em todos os controles e parâmetros críticos para diminuir o tempo de inatividade criado por falha eletrônica.

O DS3800NTBD é um módulo de terminação para o maior cartão DS3820STMA.Os módulos de terminação podem ser digitais, analógico, ou função especial.

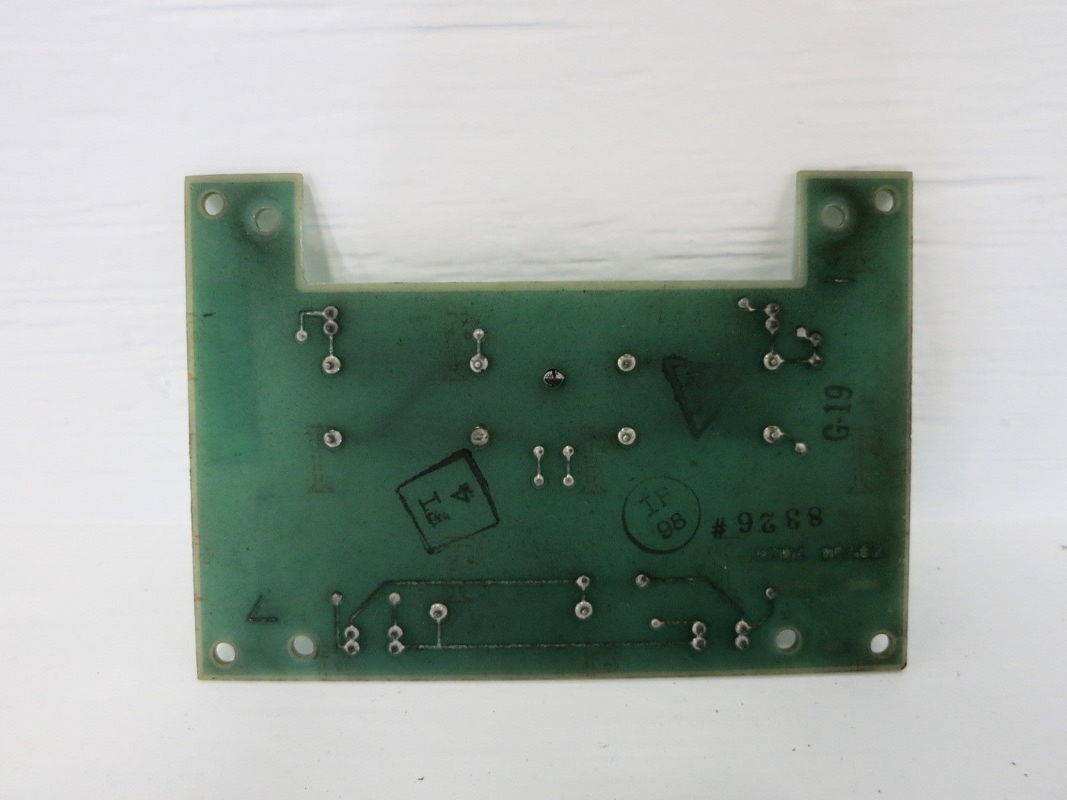

O DS3800NTBD é uma placa menor. É construído por perfuração de fábrica e tem montagens de parafuso para trilhos DIN. Ele também tem duas outras montagens de parafuso localizadas perto do centro da placa.O quadro foi marcado com os códigos NTBD 6DA05 e NTBD 6FA05.

O DS3800NTBD é construído com duas fileiras de resíduos revestidos por furos (PTH). Ele possui doze resistores de filme metálico revestidos de cerâmica, que são colocados paralelos uns aos outros ao longo da borda superior da placa.Vale a pena notar que os resistores não funcionam em ordem sequencial, mas em vez de executar R1, R3, R2, então R4 através de R12.

O DS3800NTBD possui três conectores de acoplamento de PCB. Isso inclui um conector feminino de 37 pinos (J1), um conector masculino de 37 pinos (J2) e um conector masculino de 38 pinos (J3) que é marcado 218A4807P5 87942-5.J1 e J2 também têm conectores de parafuso em cada extremidade de suas conexões de pin.

O DS3800NTBD possui doze interruptores que preenchem a placa. Estes estão localizados em quatro linhas de três. Todos são rotulados individualmente. Cada interruptor pode ser definido em T ou em O.Vale a pena notar que estes interruptores de pular começam em J4A primeira linha de saltadores (J4-J6) é rotulada RST. A segunda linha (J7-J9) é rotulada ADB2.A terceira linha (J10-J12) é denominada ADB5A quarta linha (J13-J15) é rotulada PAR.

Outros produtos superiores

Motor Yasakawa, motorista SG-	Mitsubishi Motor HC, HA-
Módulos Westinghouse 1C, 5X...	Emerson VE, KJ...
Honeywell TC, TK...	Módulos GE IC -
Módulo ABB	Modulo AB 1756-1759 - Ecrã de tour 2711
Mitsubishi Drive MR-, Motor HA -,HC	Emerson Moudles, KJ...
Motor de ventoinha A0-Drive	Transmissor Yokogawa EJA-
Transmissor Rosemount 3051	Modulo Schneider 140-
Panasonic Motor, conduza MH- -	Módulo Siemens 6ES, touch screen 6AV

NTPL01 PLC Programmable Logic Controlle TERMINATION UNIT no longer availabl 0

Produto similar paraGE

DS3800DDCD181A
DS3800DDCD18IA
DS3800DDCD18LA
DS3800DDCD1BIA
DS3800DDCD1BLA
DS3800DDCDI81A
DS3800DDCDI8IA
DS3800DDCDI8LA
DS3800DDCDIB1A
DS3800DDCDIBIA
DS3800DDCDIBLA
DS3800DDCDL81A
DS3800DDCDL8IA
DS3800DDCDL8LA
DS3800DDCDLB1A
DS3800DDCDLBIA
DS3800DDCDLBLA
DS380ODDCD181A
DS380ODDCD18IA
DS380ODDCD18LA
DS380ODDCD1B1A
DS380ODDCD1BIA
DS380ODDCD1BLA
DS380ODDCDIB1A
DS380ODDCDIBIA
DS380ODDCDIBLA
DS3800DDCD1B1A-A
DS3800DDCD1B1A-B
DS3800DDCD1B1A-C
DS3800DDCD1B1A-D
DS3800DDCD1B1A-E
DS3800DDCD1B1A-F
DS3800DDCD1B1A-G
DS3800DDCD1B1A-H
DS3800DDCD1B1A-I
DS3800DDCD1B1A-J
DS3800DDCD1B1A-K
DS3800DDCD1B1A-L
DS3800DDCD1B1A-M
DS3800DDCD1B1A-N
DS3800DDCD1B1A-O
DS3800DDCD1B1A-P
DS3800DDCD1B1A-Q
DS3800DDCD1B1A-R
DS3800DDCD1B1A-S
DS3800DDCD1B1A-T
DS3800DDCD1B1A-U
DS3800DDCD1B1A-V
DS3800DDCD1B1A-W
DS3800DDCD1B1A-X
DS3800DDCD1B1A-Y
DS3800DDCD1B1A-Z

Descrição do produto

O DS3800DBIB é uma placa de circuito impresso (PCB) projetada como parte da linha Speedtronic (Mark IV) fabricada pela GE.O sistema Speedtronic foi concebido para sequenciar o combustível da turbina e para sequenciar os sistemas de turbina e seus auxiliares para arranqueO sistema Mark IV foi concebido com um sistema de controlo distribuído que funciona numa matriz de microprocessadores interligados.As turbinas continuarão a funcionar sob o controlo de outras partes do sistema.O DS3800DBIB foi concebido especificamente como uma placa de interface.

O DS3800DBIB é uma pequena placa filha que funciona como um plug-in para outro PCB maior.Esta placa também tem quatro conectores numerados de 1 a 4A primeira montagem é marcada C101 e é posicionada ao lado de um anel marcado TP1. A segunda não é marcada e posicionada ao lado de um anel marcado TP2.O DS3800DBIB tem um condensador classificado 708A1, M/E 200V 1,0 +10%. Ele também tem um potencialómetro azul localizado na borda da placa que é conectado para resistência variável.Há dez resistores e seis condensadores pequenos marcados "cr" no PCB DS3800DBIB

Perguntas frequentes

E quanto ao tempo de entrega?
A: 3-5 dias para a preparação de amostras, 8-10 dias úteis para a produção em massa.

Q2. Você tem algum limite de MOQ de Servo Drives Industriais?
R: MOQ baixo, 1pc está disponível.

Q3. Como envia as mercadorias e quanto tempo demora a chegada?
R: Envio por DHL, UPS, FedEx ou TNT. Demora 3-5 dias para chegar. Envio aéreo e marítimo também opcional.

Em segundo lugar, durante o período de garantia, enviaremos novas luzes com nova encomenda para pequenas quantidades.Vamos repará-los e enviá-los de novo para você ou podemos discutir a solução, incluindo uma nova chamada de acordo com a situação real..
