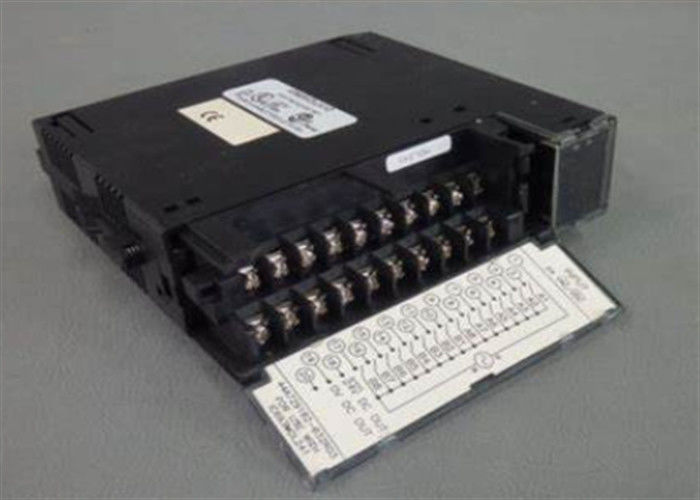

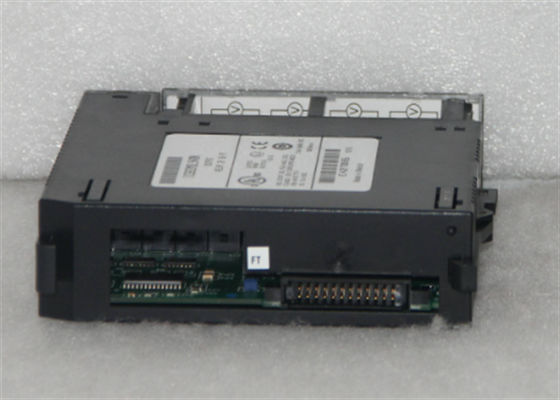

GE FANUC IC693MDL241 Módulo típico 0,22 ms por 1K de lógica

GE FANUC IC693MDL241 Módulo típico 0,22 ms por 1K de lógica

Especificações técnicas do IC693MDL241

Marca GE Fanuc
Série Série 90-30
Fabricante GE Fanuc
Fabricante GE Fanuc (ex); Emerson Automation (atual)
Número da parte IC693MDL241
Descrição do produto Modulo de entrada discreto
Série Série 90-30
Número da parte IC693MDL241
Número de canais 16
Marca GE Intelligent Platforms/GE Fanuc
Grupo de entradas Grupo único de 16 entradas
Configuração de fiação Lógica positiva / negativa
Isolamento 1500 VAC entre o lado do campo e o lado lógico
Tipo de produto Módulo de entrada
Faixa de sinal de entrada 0-30 VAC / VDC
Intervalo de tensão de entrada de 0 a +30 volts CC ou de 0 a +30 volts AC, 50/60 Hz
Voltagem nominal de entrada 24 VAC / VDC
Voltagem AC de 24 V
Corrente de entrada de 7 mA à tensão nominal
Voltagem de saída nominal 24 VAC / 24 VDC
Voltagem 24 V CC

Dose de corrente 80 mA @ 5 VDC quando todas as entradas estiverem ligadas; 125 mA a partir do autocarro de 24 VDC isolado ou fornecido pelo utilizador

fonte de alimentação externa.
Tempo de resposta fora de funcionamento, máximo 28 ms
Insumos 16
Na tensão de estado 11,5 - 30,0 VAC / VDC
Voltagem ligada 11,5 a 30 volts AC ou DC
Frequência 50/60 Hz
Voltagem desligada 0-4 VAC / VDC
Voltagem fora de estado de 0 a +4 volts AC ou DC
Corrente de entrada a uma tensão nominal de 7 mA
Corrente em funcionamento 1 mA máxima
Em estado de corrente de 3,2 mA
Isolamento entre o lado do campo e o lado lógico 1500 V RMS
Corrente fora de funcionamento 1 mA
Potência de CC Sim
Energia AC Sim
No tempo de resposta, tipicamente 12 ms
No tempo de resposta, máximo 12 ms
Indicadores LED 16
Leitura lógica %I
Estado do ciclo de vida do produto descontinuado/obsoleto



Sobre o IC693MDL241

O IC693MDL241 é um módulo de entrada discreto da série 90-30 de controladores lógicos programáveis (PLC).

Este módulo dispõe de dezesseis (16) canais de saída num grupo de saída com um único terminal comum.

tensões variam de 0-30 VDC ou 0-30 VAC enquanto as tensões nominal do módulo são 24 VAC / 24 VDC. Este módulo suporta fiação

de dispositivos de entrada de estado binário ou ON/OFF ou dual, tais como interruptores de limite, interruptores de botão, interruptores de proximidade, auxiliares

O IC693MDL241 é equipado com duas (2) linhas de indicadores de estado LED, utilizados para representar o

Um canal de entrada que está a receber ativamente uma corrente de entrada de 7 mA a tensão nominal tem a sua

Além dos indicadores LED, são fornecidas inserções de módulos onde uma breve descrição ou entrada

Este módulo é compatível com a instalação em um dispositivo de 5 ou 10 slots.

A tensão nominal dos canais de entrada é de 11,5 - 30 VAC / VDC, enquanto o

A tensão fora de estado é de 0 - 4 VDC / VAC. Da mesma forma, a corrente máxima em estado é de 3,2 mA, enquanto a corrente máxima fora de estado

O tempo de resposta do módulo de transição de sinal ON é de 12 ms, enquanto o tempo de resposta de desligamento é de 28 ms.

O módulo tem uma potência nominal de 80 mA @ 5 VDC quando todas as entradas estão no estado lógico 1 e 125 mA a partir do autocarro isolado de 24 VDC ou do

fonte de alimentação externa fornecida pelo utilizador.

O módulo IC693MDL241 é um módulo de entrada positivo/negativo fabricado pela GE Fanuc como parte da série 90-30 PLC

Funciona com uma tensão nominal de 24 volts AC/DC e dispõe de um único grupo de 16 pontos de entrada, todos localizados num

terminal de entrada de potência comum. Este módulo é concebido e destinado a ser utilizado com potência de entrada AC ou DC fornecida pelo operador,

Assim, ele pode ter características lógicas positivas ou negativas enquanto no modo de entrada DC. Estas características de entrada são

adequado para uma ampla gama de unidades de entrada fornecidas pelo utilizador, como botões de pressão, interruptores eletrónicos de proximidade e interruptores de limite.

O módulo IC693MDL241 vem com uma tensão de entrada que varia entre 0 e 30 Volts AC ou DC a uma frequência de 50 a 60

Ele tem uma tensão de 11,5 a 30 Volts AC ou DC

e uma tensão fora de estado de 0 a 4 volts AC ou DC.

O módulo GE IC693MDL241 é fornecido com uma corrente mínima em estado activo de 3,2 miliamperios e uma corrente máxima fora de estado de 1

Amp, com um tempo de resposta de 28 milissegundos quando desligado e um de 12 milissegundos quando ligado.

Os operadores podem fornecer a potência necessária para

O GE Fanuc é um equipamento que permite a entrada de corrente contínua através de uma fonte de tensão de saída isolada de 24 volts DC.

O IC693MDL241 dispõe de indicadores de estado ligado/desligado LED para cada um dos pontos na parte superior do módulo.

LEDs em 2 linhas horizontais, cada uma com 8 LEDs verdes.

As linhas são rotuladas de B1 a B8 para os pontos 9 a 16.
