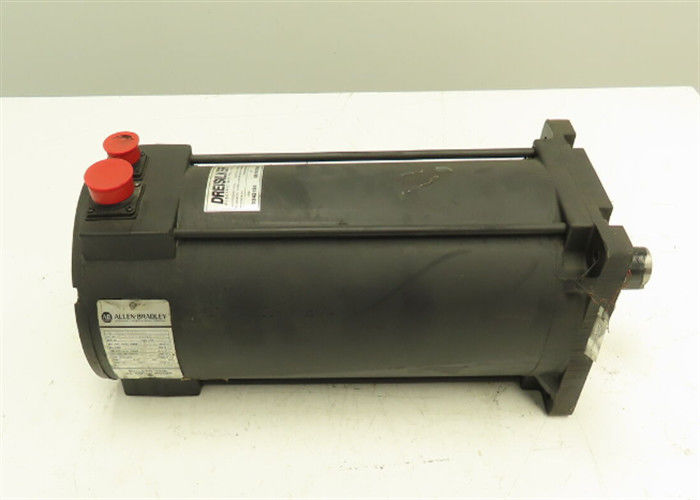

AB 1326AB-B720F-21 SERVO MOTOR SÉRIE 1326 com CA nominal de 5000 RPM

AB 1326AB-B720F-21 SERVO MOTOR SÉRIE 1326 com CA nominal de 5000 RPM

•

• Especificações técnicas para 1326AB-B720F-21

•



  Marca Allen-Bradley / Rockwell Automation
  Motores da série 1326
  Número da parte 1326AB-B720F-21
  Tipo de produto Servomotor CA
  Velocidade nominal 5000 RPM
  Voltagem nominal 380 / 460 Volts AC
  Diâmetro do quadro 194 mm



  Torque nominal 31,8 N-m
  Potência de saída 11,7 kW
  Constante de tempo mecânico 6,6 milissegundos
  Inercia do rotor 0,015 kg-m2
  Peso 62,6 kg
  Temperatura ambiente máxima nominal de 40 graus Celsius
  Situação do ciclo de vida do produto* Descontinuado/obsoleto

•

  Cerca de 1326AB-B720F-21

  O servomotor Allen-Bradley 1326AB-B720F-21 é um servomotor AC de 5000 RPM. O diâmetro do quadro do motor é de 194 milímetros (215 milímetros no centro do parafuso).O comprimento da pilha de ímã é de 20 milímetrosO servomotor 1326AB-B720F-21 faz parte da série de servomotores Allen-Bradley 1326AB 460 Volts AC Torque Plus.Motores de binário mais servo têm uma caixa especial projetada para reduzir o comprimento do motor e aumentar o binário nominal contínuo do motorEsta família de motores sem escovas de 3 fases foi concebida para satisfazer os rigorosos requisitos dos sistemas de alto desempenho.Os servomotores 1326AB são projetados para uso com sistemas de controle de movimento Allen-Bradley 1394.





  O servomotor 1326AB-B720F-21 tem uma velocidade nominal de 5000 RPM a 460 Volts AC e uma de 4100 RPM a 380 Volts AC. O binário nominal do motor é de 31,8 N-m. A potência nominal do motor é de 11.7 kWO servomotor 1326AB-B720F-21 é compatível com os módulos AM50 e AM75 1394.Quando utilizado com o módulo do eixo AM50, o binário máximo de retenção e a corrente máxima de retenção são de 38 N-m e 33,2 Amp. Quando utilizados com o módulo do eixo AM75, o binário máximo de retenção e a corrente máxima de retenção são de 56 N-m e 50 Amp, respectivamente.A constante de tempo mecânica é 6A inercia do rotor para o servomotor 1326AB-B720F-21 é de 0,015 kg-m2. O peso do motor é de 62,6 kg.As especificações térmicas incluem uma temperatura ambiente máxima de 40 graus Celsius, classe de isolamento H e constante de tempo térmico de 60 minutos.
