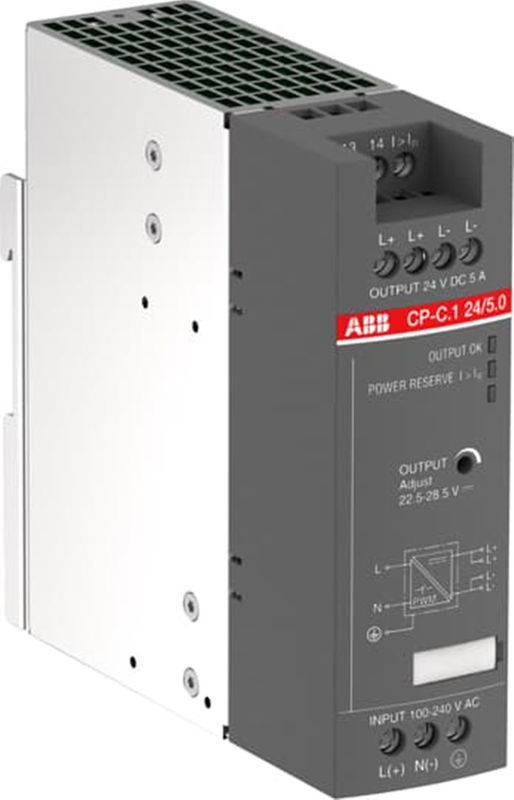

ABB 1SVR360563R1001 CP-C.1 24/5.0 Fonte de alimentação do modo de comutação 0,74kg

ABB 1SVR360563R1001 CP-C.1 24/5.0 Fornecimento de energia em modo interruptor

Informações gerais

Tipo de produto alargado:CP-C.1 24 horas por dia.0

ID do produto:1SVR360563R1001

EAN:4013614503818

Descrição do catálogo:CP-C.1 24/5.0 Fornecimento de energia In:100-240VAC/90-300VDC Saída: CC 24V/5A

Descrição longa:

O CP-C.1 24/5.0 é uma fonte de alimentação da gama CP-C.1. A fonte de alimentação do modo de interruptor primário oferece uma ampla gama de entrada de 85-264 V AC e 90-300 V DC, a tensão nominal de entrada é de 110-240 V AC.A potência nominal de saída é de 120 W, a corrente de saída nominal é de 5 A a uma tensão de saída de 24 V DC. A tensão de saída é ajustável numa faixa de 22,5 a 28,5 V DC.A fonte de alimentação fornece uma característica de saída U/I com uma reserva de potência de até 50% e permite uma operação paralela para aumentar a capacidade e permitir a redundância. Outras características são: correcção do factor de potência conforme a EN 61000-3-2.

Encomenda

Quantidade mínima de encomenda:1 peça

Número da pauta aduaneira:85044095

Dimensões

Largura líquida do produto:40 mm

Altura líquida do produto:129.4 mm

Profundidade / comprimento líquido do produto:136 mm

Peso líquido do produto:00,74 kg

Informações sobre o recipiente

Largura do pacote de nível 1:70 mm

Pacote Nível 1 Profundidade / comprimento:168 mm

Pacote Nível 1 Altura:160 mm

Nível de pacote 1 Peso bruto:00,87 kg

EAN de nível 1 do pacote:4013614503818

Unidades de nível 1 do pacote:Caixa 1 peça

Técnico

Função:Fonte de alimentação do modo de interrupção

Número de fases:1

Voltagem nominal de entrada (U)IN):

100... 240 V AC

90... 300 V DC

Voltagem de entrada (U)em):

85... 264 V AC

90... 300 V DC

Corrente de entrada típica:

(115 V AC) 1,1 A

(230 V AC) 0,6 A

Tempo de espera:(230 V AC) min. 50 ms

Frequência nominal (f):50 / 60 Hz

Limite de frequência nominal:45... 65 Hz

Características da saída:Curva característica U/I com reserva de marcha

Potência de saída nominal:120 W

Potência de saída:120 W

Voltagem de saída nominal:24 V DC

Voltagem de saída (U)fora.):24 V DC

Corrente de saída nominal:

-25 °C... +40 °C 7,5 A

-25 °C... +60 °C 5 A

corrente de saída:5 A

Corrente de saída máxima (I)fora.):7.5 A

Impulso nominal Resistir à tensão (U)imp):

Circuito de entrada / circuito de saída 4 kV

Circuito de entrada / PE 4 kV

Circuito de entrada / contato de relé 4 kV

Circuito de saída / PE 0,5 kV

Circuito de saída 0,5 kV

Voltagem de isolamento nominal (U)I):

Circuito de entrada / circuito de saída 300 V

Circuito de entrada / PE 300 V

Circuito de entrada / contato de relé 300 V

Circuito de saída / PE 50 V

Grau de protecção:

Casas IP20

Terminais IP20

Grau de poluição:2

Circuito de entrada de capacidade de ligação:

Flexível com ferrule 0,5... 2,5 mm2

Flexível 0,5... 2,5 mm2

Rígido 0,5... 4 mm2

Circuito de saída de capacidade de ligação:

Flexível com ferrule 0,5... 2,5 mm2

Flexível 0,5... 2,5 mm2

Rígido 0,5... 4 mm2

Torque de aperto:

Circuito auxiliar 0,5 N·m

Circuito de entrada 0,5 N·m

Circuito de saída 0,5 N·m

Duração de descolagem do fio:

Circuito auxiliar de 8 mm

Circuito de entrada 8 mm

Circuito de saída 8 mm

Recomendado para o motorista de parafusos:

Circuito de entrada/circuito de saída PH1

Circuito de entrada / circuito de saída 0,8 x 4

Distância mínima de montagem:

Placa de condução elétrica, horizontal 25 mm

Tabela de condução elétrica, vertical 25 mm

Outro dispositivo do mesmo tipo, horizontal 25 mm

Outro dispositivo do mesmo tipo, vertical 25 mm

Posição de montagem:Posição 1 / 7

Instalação no carril DIN:

TH35-15 (35 x 15 mm) de acordo com a IEC 60715

TH35-7.5 (35 x 7,5 mm) de acordo com a IEC 60715
