Nome da série
|
Série Melservo J3
|
|
Interface de comando
|
Interface Sscnet III
Sscnet III
Interface de uso geral
Função de posicionamento de ligação CC integrada
|
|
Classe de tensão
|
200 V
|
|

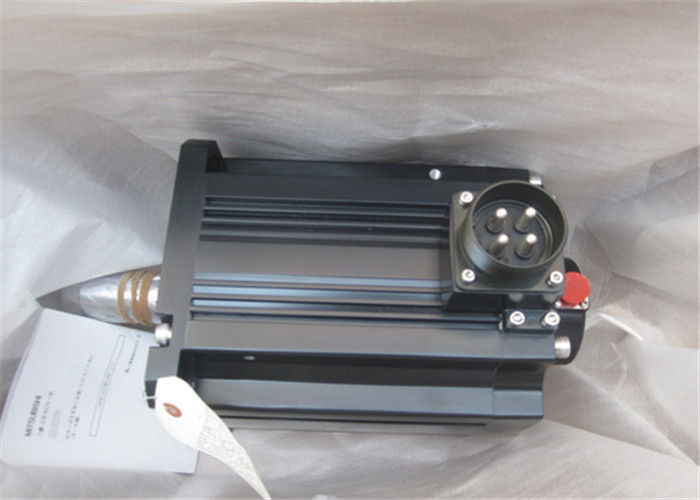

Servomotores de tipo rotativo
|
HF-SP702BG1H 1/6
|
|
Servoamplificador
|
CC link IE
Rede de campo
Interface
|
- Não.
|
|
Sscnet III / h
Interface
|
- Não.
|
|
Integral de dois eixos sscnet III / h
Interface
|
- Não.
|
|
Três eixos issnet
Interface
|
- Não.
|
|
Interface de uso geral
|
MR-J3-700A
|
|
SSCNETIII
Interface
|
MR-J3-700B
|
|
SSCNETIII
(Controlo totalmente fechado)
|
O número de veículos aéreos
|
|
Correspondência CC Link
Função de determinação de posição oculta no interior
|
MR-J3-700T
|
|
Integral de dois eixos sscnet III
Interface
|
- Não.
|
|
Capacidade de alimentação (nota 1)
|
[kVA]
|
10
|
|

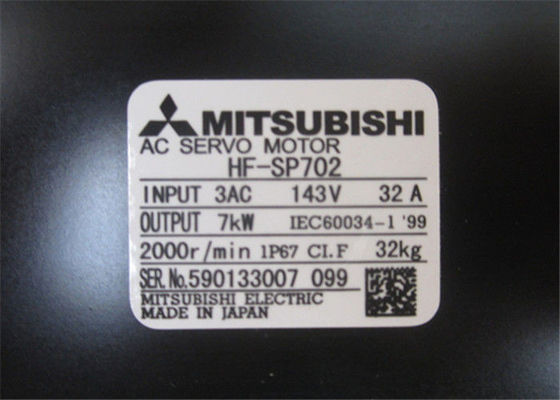

Características da ligação
|
Saída do quadro congelado
|
[kW]
|
7.0
|
|
Torque nominal
|
Não, não.
|
33.4
|
|
Torque máximo
|
Não, não.
|
100
|
|
Velocidade de retorno do quadro de congelamento
|
[r/min]
|
2000
|
|
Velocidade máxima de retorno
|
[r/min]
|
3000
|
|
Velocidade de rotação instantânea admissível
|
[r/min]
|
3450
|
|
Potência durante o binário nominal contínuo
|
[kW/s]
|
72.5
|
|
corrente nominal
|
[A]
|
33
|
|
Corrente máxima
|
[A]
|
99
|
|
Frequência de travagem regenerativa (nota 2)
|
[Retorno/Minute]
|
31
|
|
Momento de inércia J
|
[× 10-4 kg·m2]
|
164
|
|
Relação de momento de inércia de carga recomendada
|
Motor de servo com um momento de inércia igual ou inferior a 15 vezes
|
|
Extractor de velocidade e posição
|
Encoder de 18 bits incremental absoluto ((Resolução por rotação do servomotor: 262144p / rev)
|
|
Equipamento
|
- o motor com vedação de óleo também é aplicável.
|
|
A vasta classe alta
|
Tipo F
|
|
Estrutura
|
Auto-refrigeração totalmente fechada (nível de proteção: IP67) (Nota 4)
|
|
Condições ambientais (nota 6)
|
temperatura ambiente
|
0 a 40 graus Celsius (sem congelamento), conservação: - 15 - 70 graus Celsius (sem congelamento)
|
|
temperatura ambiente
|
80% RH (menos do que o orvalho) e conservado: 90% RH (sem condensação)
|
|
Gás natural
|
No interior (sem luz solar direta), gases corrosivos, gases inflamáveis, névoa de óleo, poeira
|
|
elevação
|
Altura do mar inferior a 1000 m
|
|
Resistência à vibração (nota 5)
|
X:24.5m/s2 Y:29.4 m/s2
|
|
|
[kg]
|
38
|
|
Notas
|
Uma vez que a anotação não é exibida na comparação das especificações, consulte as especificações de cada modelo.
|
Nota 1. A capacidade de alimentação varia com a impedância de alimentação.
Nota 2. A frequência de travagem regenerativa indica a frequência admissível no caso de a velocidade parar a partir da velocidade de rotação nominal sem a unidade do motor e a opção de regeneração.quando carregado, torna-se 1 / (M + 1) do valor da tabela (M = momento de inércia de carga / momento de inércia do motor).a frequência de travagem regenerativa é inversamente proporcional ao quadrado da velocidade de funcionamento/velocidade nominalSe a velocidade de funcionamento for alterada com frequência, ou se estiver sempre no estado de regeneração, tal como a alimentação para cima e para baixo,A produção de calor regenerativo (W) não deve exceder a potência regenerativa admissível (W)Uma vez que a resistência regenerativa ideal é diferente em cada sistema,Por favor, selecione a resistência regenerativa ideal usando o software de seleção de capacidade (download gratuito na página inicial do site da Mitsubishi Electric FA). Para energia regenerativa, ver opções regenerativas.
Nota 3. Contacte a secção de vendas se a relação do momento de inércia de carga exceder o valor indicado.
Nota 4. Retirar o eixo. No entanto, no caso de um redutor de velocidade, a parte de redução de velocidade corresponde a IP44.
Nota 5. A direcção da vibração é a que se mostra. O valor é o valor do valor máximo (normalmente o suporte anti-carga).para que a vibração seja limitada a cerca de metade do valor admissível.
Nota 6. No ambiente em que o nevoeiro de óleo ou o óleo são sempre utilizados, o servomotor padrão não pode ser utilizado.
Nota 7. Recomenda-se que o binário desequilibrado seja utilizado a 70% ou menos do binário nominal.
Especificações dos travões eletromagnéticos
|
Modelo
|
HF-SP702BG1H 1/6
|
|
Tipo
|
Freio de segurança do travão de mola
|
|
tensão
|
DC24 V+0% -10%
|
|
Torque de atrito estático do travão eletromagnético
|
Não, não.
|
44
|
|
Consumo de electricidade
|
[W] a 20 °C
|
34
|
|
volume de serviços
|
[J] /Retorno
|
4500
|
|
[J]/Hr
|
45000
|
|
Duração do travão eletromagnético
|
Número do ciclo de travagem
|
20000
|
|
1 quantidade de trabalho
|
1000
|
Nota 1: O travão eletromagnético é para retenção e não pode ser utilizado para aplicações de travagem.
Nota 2. A distância entre os travões não é ajustável, pelo que é necessária uma duração de travagem até que seja necessária uma travagem por travagem.
Especificação do servomotor com engrenagem de redução
|
Modelo
|
HF-SP702BG1H 1/6
|
|
Eficiência da caixa de velocidades
|
85-94% (Nota 1)
|
|
Método de montagem
|
- Não.
|
|
Método de lubrificação
|
Lubrificação por graxa (encapsulamento) ou lubrificação por óleo (nota 4)
|
|
Direção de rotação do eixo de saída
|
A direção inversa do eixo de saída do servomotor
|
|
Freio eletromagnético
|
- Não.
|
|
Lash de volta
|
Redutor de velocidade ((Nota2)
|
|
Momento de inércia J (nota 5)
|
[× 10-4 kg·m2]
|
187.0
|
|
Relação de momento de inércia de carga admissível
|
4 vezes o momento de inércia do servomotor (nota 3)
|
|
Peso
|
[kg]
|
117
|
|
Velocidade máxima de rotação
|
2000 r/min
|
Nota 1. A eficiência de redução da velocidade depende da taxa de desaceleração..Os valores indicados no quadro são o binário nominal, a velocidade de rotação nominal e os valores representativos a temperaturas normais, não os valores garantidos.
Nota 2. O valor sumário do cálculo não é garantido.
Nota 3 - Contacte a secção comercial se exceder o limite.
Nota 4. O sistema de lubrificação por óleo não pode ser utilizado quando o servomotor se move.
Nota 5. O momento de inércia é o valor do eixo do servomotor do servomotor + desacelerador
