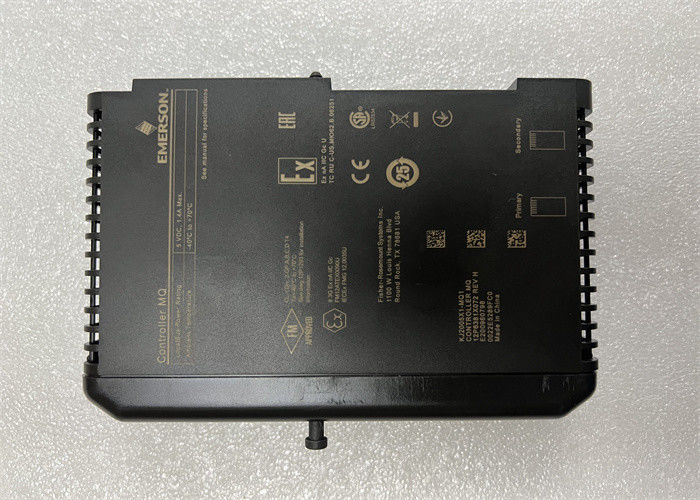

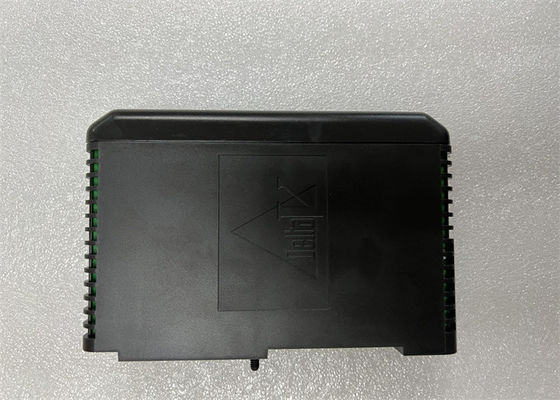

EMERSON VE3008 CE3008 KJ2005X1-MQ112P6381X042 Deltavim MQ Controlador

EMERSON VE3008 CE3008 KJ2005X1-MQ112P6381X042 Deltavim MQ Controlador

VE3008 CE3008 KJ2005X1-MQ1 12P6381X042 DeltaV MQ Controlador EMERSON

Fabricantes: Emerson

Modelo (s):VE3008 CE3008 KJ2005X1-MQ1 12P6381X042 Adicional

Informações: DeltaVTM MQ ControllerEstimado

Tamanho do embarque
Dimensões: 263 x 58 x 28 mm
Peso...40,3 kg
País de origem: Estados Unidos da América

KJ2005X1-MQ1:

Requisito de energia: Fornecido pela fonte de alimentação do sistema através de um portador de energia/controlador de 2 larguras

Proteção dos fusíveis: 3,0 A, não substituíveis

Dissipação de energia: 5,0 W típico, 7,0 w máximo

Instalação: na ranhura direita do suporte de alimentação/controlador
Memória do utilizador: 48 MB
Rede de controlo primária: conector RJ-45 de 8 pinos
Rede de controlo redundante: conector RJ-45 de 8 pinos

KJ2005X1-MQ1 Visão geral do controlador MQ

OKJ2005X1-MQ1O controlador MQ é um controlador de sistema de processo escalável DeltaV projetado e certificado para uso em áreas perigosas.adequado para zonas onde ocasionalmente possam ocorrer gases ou vapores inflamáveis durante operações regulares.

Principais especificações:

• Classificação da fonte de alimentação: +5 VDC a 1,4 A

• Intervalo de temperatura de funcionamento: -40 a 70 graus Celsius

• Resistência Ambiental: Resistente a choques e vibrações, capaz de resistir a contaminantes no ar, de acordo com a norma ISA-S71.04-1985, Classe G3 de Contaminantes no Ar.

Características de segurança:

• O controlador não pode ser removido ou inserido com a energia do sistema ligada.

• Não contém partes que possam ser usadas pelo utilizador e não deve ser desmontada em circunstâncias quaisquer.

• Não é necessária a calibração.

Certificações:

• ATEX: II 3 G

• FM: FM12ATEX0090U

• IECEx: IECEx FMG 12.0035U

Instruções de utilização em zonas perigosas:

O controlador MQ KJ2005X1-MQ1 deve ser instalado e utilizado de acordo com as Instruções de Instalação da Zona 2 do Sistema de Processos Escalaveis DeltaVTM (documento 12P2046).As instruções de instalação adicionais encontram-se no manual "Instalar o seu sistema de automação DeltaV".

Nota importante sobre as redes de comunicação:

A rede de comunicações ligada ao controlador DeltaV não deve estar ligada a uma fonte que gere ou contenha, em condições normais, um potencial superior a 60 VAC ou 75 VDC.

Manutenção e Ajuste:

O controlador MQ KJ2005X1-MQ1 não contém partes utilizáveis e não deve ser desmontado. A calibração é desnecessária.O controlador deve ser devolvido a um centro de serviço autorizado Emerson.

VE3008 KJ2005x1-MQ1 Características
Aumentar a produtividade auto-endereçamento, auto-localização, detecção automática de l/0

Facilidade de utilização: controlo total, protecção de dados, reinicialização a frio
Tem a flexibilidade para atender às suas necessidades.

Especificações de potência

Potência do autocarro local +5 VDC a 1,4 A

Especificações ambientais

Temperatura ambiente: -40°C a +70°C

Choque :10g 1⁄2 onda sinusal durante 11msec

Vibração: 1 mm Pico a Pico de 2 a 13,2 Hz; 0,7 g de 13,2 a 150 Hz

Contaminantes transportados pelo ar: ISA-S71.04 1985 Classe G3 de Contaminantes transportados pelo ar

Umidade relativa 5 a 95% Não condensante

Nota: Ver o número de série, localização e data de fabrico no rótulo do produto.

Aviso: Este produto contém instruções específicas para instalação, remoção e utilização em zonas perigosas.Ver o documento 12P2046 "DeltaVTM Scalable Process System Zone 2 Installation Instructions"Outras instruções de instalação estão disponíveis no manual "Instalação e referência do hardware da série M DeltaVTM".

A rede de comunicações ligada à unidade de interface remota DeltaV não deve estar ligada a uma fonte que, em condições normais, gere ou contenha um potencial superior a 60 VAC ou 75 VDC..
