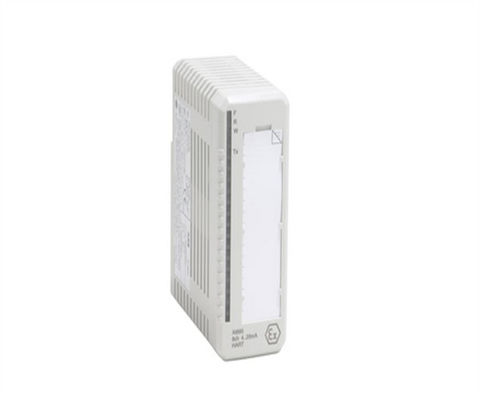

O módulo de entrada analógico AI895 pode interagir diretamente com transmissores de 2 fios e, com uma conexão particular, também pode interagir com transmissores de 4 fios sem perder a capacidade HART.O módulo de entrada analógico AI895 tem 8 canaisO módulo inclui componentes de protecção de segurança intrínseca em cada canal para ligação a equipamentos de processo em zonas de risco sem necessidade de dispositivos externos adicionais.Cada canal pode alimentar e monitorar um transmissor de processo de dois fios e comunicação HARTA queda de tensão de entrada da entrada de corrente é tipicamente de 3 V, PTC incluído.A fonte de alimentação do transmissor para cada canal é capaz de fornecer pelo menos 15 V a uma corrente de circuito de 20 mA para os transmissores de processo certificados Ex e é limitada a 23 mA em condições de sobrecarga.
Os TU890 e TU891 Compact MTU podem ser utilizados com este módulo e permitem a ligação de dois fios aos dispositivos de processo sem terminais adicionais.TU890 para aplicações Ex e TU891 para aplicações não Ex.
Informações gerais
| Número do artigo |
3BSC690086R1 |
| Tipo |
Entrada analógica |
| Especificação do sinal |
4...20 mA |
| Número de canais |
8 |
| Tipo de sinal |
Unipolar de ponta única |
| HART |
- Sim, sim. |
| Empresa estatal |
- Não, não. |
| Despesas |
- Não, não. |
| Alta integridade |
- Não, não. |
| Segurança intrínseca |
- Sim, sim. |
| Mecânica |
S800 |
Dados pormenorizados
| Resolução |
12 bits |
| Isolamento |
Grupos isolados do solo |
| Baixo/acima do intervalo |
1.5 / 22 mA |
| Erro |
Tipo 0,05%, máximo 0,1% |
| Desvio de temperatura |
Tipo: 100 ppm/°C |
| Filtro de entrada (tempo de subida 0-90%) |
20 ms |
| Limitação da corrente |
Construído em potência de transmissor de corrente limitada |
| CMRR, 50Hz, 60Hz |
> 80 dB |
| NMRR, 50Hz, 60Hz |
> 10 dB |
| Voltagem de isolamento nominal |
50 V |
| Tensão de ensaio dielétrica |
500 V a.c. |
| Dissipação de energia |
4.75 W |
| Consumo de corrente +5 V Modulebus |
Tipo 130 mA |
| Consumo de corrente + 24 V externo |
Tipo 270 mA, máximo <370 mA |
Características e benefícios
• 8 canais para 4...20 mA, entradas unipolares de ponta única.
• Comunicação HART.
• 1 grupo de 8 canais isolados do solo.
• Energia e monitor para transmissores de dois fios certificados Ex.
• Entrada analógica não armazenadora de energia para fontes de alimentação externas.
Perguntas frequentes:
P: Qual é a marca do produto?
R: A marca do produto é ABB.
P: Qual é o número de modelo do produto?
A: O número de modelo do produto é:AI895 3BSC690086R1.
P: Onde é fabricado o produto?
A: O produto é fabricado em FI.
Q: Quais são as condições de pagamento disponíveis?
R: Os termos de pagamento disponíveis são T/T, Western Union e PAYONEER.
P: Qual é o prazo de entrega do produto?
R: O prazo de entrega do produto é de 3 a 5 dias.
