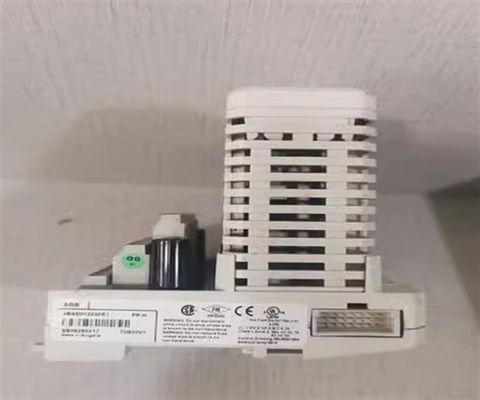

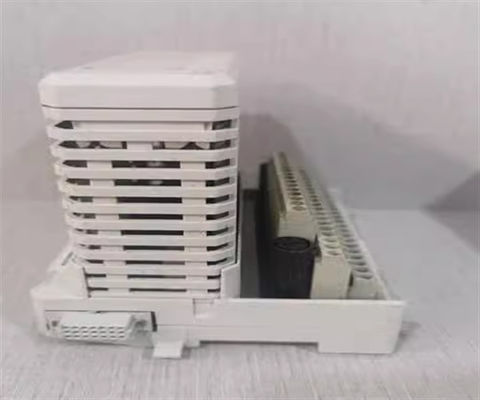

ABB AO895 3BSC690087R1 Saída analógica Módulo de amplificador digital novo e de baixo preço
Descrição
O módulo de saída analógica AO895 tem 8 canais.O módulo inclui componentes de proteção de segurança intrínseca e interface HART em cada canal para ligação a equipamentos de processo em zonas de risco sem necessidade de dispositivos externos adicionais..
Cada canal pode conduzir até 20 mA de corrente de circuito em uma carga de campo, como um conversor de corrente para pressão certificado Ex e é limitado a 22 mA em condições de sobrecarga.Todos os oito canais estão isolados do ModuleBus e fonte de alimentação em um grupoA potência para os estágios de saída é convertida a partir dos 24 V nas conexões de alimentação.
Informações gerais
| Número do artigo |
3BSC690087R1 |
| Tipo |
Saída analógica |
| Especificação do sinal |
4...20 mA |
| Número de canais |
8 |
| Tipo de sinal |
Unipolar de ponta única |
| HART |
- Sim, sim. |
| Empresa estatal |
- Não, não. |
| Despesas |
- Não, não. |
| Alta integridade |
- Não, não. |
| Segurança intrínseca |
- Sim, sim. |
| Mecânica |
S800 |
Dados pormenorizados
| Resolução |
12 bits |
| Isolamento |
Grupos isolados do solo |
| Baixo/acima do intervalo |
2.5 / 22.4mA |
| Carga de saída |
< 725 ohms a 20 mA, sem ultrapassagem
< 625 ohms a até 22 mA |
| Erro |
Tipo 0,05%, máximo 0,1% a 650 ohms |
| Desvio de temperatura |
Tipo 50 ppm/°C, máximo 100 ppm/°C |
| Hora de subir. |
30 ms (10% a 90%) |
| Limitação da corrente |
Saída limitada de corrente à prova de curto-circuito |
| Voltagem de isolamento nominal |
50 V |
| Tensão de ensaio dielétrica |
500 V a.c. |
| Dissipação de energia |
4.25 W |
| Consumo de corrente +5 V Modulebus |
Tipo 130 mA |
| Consumo de corrente + 24 V externo |
Tipo 250 mA, máximo <330 mA |
Diagnóstico
| LEDs frontais |
F (ault), R (un), W (learning), O (SP), Tx (comunicação HART) |
| Supervisão |
Alimentação interna do processo, fio aberto se estiver definido > 1 mA |
Ambiente e certificação
| Marcação CE |
- Sim, sim. |
| Segurança elétrica |
EN 61010-1, EN 61010-2-201 |
| Localização perigosa |
Área ATEX/IECEx 2 com interface com a Zona 0, cFMus C1, Div 2/Zona 2 com interface com C1, C2, C3 Div 1/Zona 0 |
| Certificação marítima |
- |
| Temperatura, funcionamento |
0 a +55 °C (+32 a +131 °F) |
| Temperatura e armazenagem |
-40 a +70 °C (-40 a +158 °F) |
| Grau de poluição |
Nível 2, IEC 60664-1 |
| Proteção contra corrosão |
ISA-S71.04: G3 |
| Umidade relativa |
5 a 95%, não condensante |
| Temperatura ambiente máxima |
55 °C (131 °F), para montagem vertical em MTU compacto 40 °C (104 °F) |
| Classe de protecção |
IP20 de acordo com a IEC 60529 |
| Condições de funcionamento mecânico |
IEC/EN 61131-2 |
| EMC |
EN 61000-6-4 e EN 61000-6-2 |
| Categorias de sobrevoltagem |
IEC/EN 60664-1, EN 50178 |
| Classe de equipamento |
Classe I, em conformidade com a norma IEC 61140; (protecção da terra) |
| Conformidade com a RoHS |
DIRETIVA 2011/65/UE (EN 50581:2012) |
| Conformidade com os RAEE |
Diretiva 2012/19/UE |
Compatibilidade
| Utilização com MTU |
TU890 e TU891 |
| Código de chave |
AF |
Parâmetros intrínsecos de segurança
| U0 (Grupos CENELEC EUA) |
IIC |
| I0 (Grupos CENELEC EUA) |
IIB |
| P0 (Grupos CENELEC EUA) |
IIA |
| U0 - C0 (uF) |
0.087 |
| U0 -L0 (mH) |
4.1 |
| U0 -L/R (uH/O) |
55 |
| I0 - C0 (uF) |
0.702 |
| I0 -L0 (mH) |
16.4 |
| I0 -L/R (uH/O) |
222 |
| P0 - C0 (uF) |
2.23 |
| P0 -L0 (mH) |
32.8 |
| P0 -L/R (uH/O) |
443 |
Dimensões
| Largura |
45 mm (1,77 ̊) |
| Profundidade |
102 mm (4.01 ), 111 mm (4.37 ), incluindo o conector |
| Altura |
119 mm (4,7 ̊) |
| Peso |
0.2 kg (0,44 lbs) |
Características e benefícios
• 8 canais de saídas de 4...20 mA.
• Comunicação HART.
• 1 grupo de 8 canais isolados do solo.
• Potência para acionar actuadores I/P certificados Ex.
