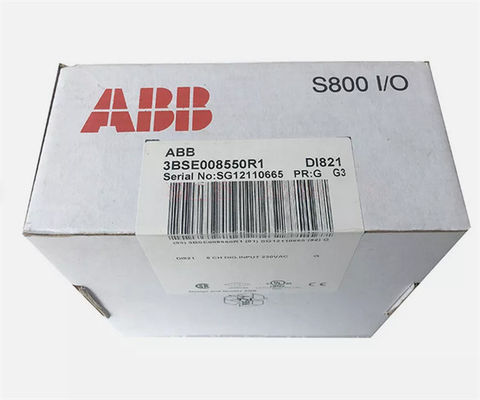

DI821 3BSE008550R1 Módulo de entrada Módulo de amplificação
Descrição
O DI821 é um módulo de entrada digital de 8 canais, 230 V AC / DC, para o S800 I / O. Este módulo tem 8 entradas digitais..c. A gama de tensão de entrada de corrente contínua é de 175 a 275 volts e a corrente de entrada é de 1,6 mA a 220 V de corrente contínua. As entradas são isoladas individualmente.
Cada canal de entrada é constituído por componentes limitadores de corrente, componentes de protecção EMC, LED de indicação do estado de entrada, barreira de isolamento óptico e um filtro analógico (6 ms).
O canal 1 pode ser usado como entrada de supervisão de tensão para os canais 2 a 4, e o canal 8 pode ser usado como entrada de supervisão de tensão para os canais 5 a 7.,As entradas de erro são activadas e o LED de aviso é ligado. O sinal de erro pode ser lido a partir do ModuleBus.
Informações gerais
| Número do artigo |
3BSE008550R1 |
| Tipo |
Entrada digital |
| Especificação do sinal |
230 V de corrente corrente, 220 V de corrente corrente |
| Número de canais |
8 |
| Tipo de sinal |
Mergulho de corrente |
| HART |
- Não, não. |
| Empresa estatal |
- Não, não. |
| Despesas |
- Não, não. |
| Alta integridade |
- Não, não. |
| Segurança intrínseca |
- Não, não. |
| Mecânica |
S800 |
Dados pormenorizados
| Intervalo de tensão de entrada, "0" |
0...50 V de corrente, 0..40 V de corrente. |
| Intervalo de tensão de entrada, "1" |
164...264 V de corrente, 175... 275 V de corrente. |
| Impedância de entrada |
21 kΩ (c.a.) / 134 kΩ (c.d.) |
| Isolamento |
Canais isolados individualmente |
| Tempos de filtragem (digitais, selecionáveis) |
2, 4, 8, 16 ms |
| Intervalo de frequência de entrada |
4763 Hz |
| Filtro analógico com atraso de ligação/desligação |
5 / 28 ms |
| Limitação da corrente |
A potência do sensor pode ser limitada pela MTU |
| Comprimento máximo do cabo de campo |
200 metros (219 metros) 100 pF/m para a.c., 600 metros (656 metros) para a.c. |
| Voltagem de isolamento nominal |
250 V |
| Tensão de ensaio dielétrica |
2000 V a.c. |
| Dissipação de energia |
Tipo 2,8 W |
| Consumo de corrente +5 V Modulebus |
50 mA |
| Consumo de corrente +24 V Modulebus |
0 |
| Consumo de corrente + 24 V externo |
0 |
Diagnóstico
| LEDs frontais |
F (ault), R (un), W (learning), Canal 1-16 Status |
| Supervisão |
Voltagem do processo, canais 1 e 8 podem ser utilizados por grupo |
| Indicação do estado da supervisão |
Erro do módulo, aviso do módulo, erro do canal |
Ambiente e certificação
| Marcação CE |
- Sim, sim. |
| Segurança elétrica |
EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
| Localização perigosa |
- |
| Certificação marítima |
ABS, BV, DNV, LR |
| Temperatura, funcionamento |
0 a +55 °C (+32 a +131 °F), são emitidas homologações para temperaturas entre +5 e +55 °C |
| Temperatura e armazenagem |
-40 a +70 °C (-40 a +158 °F) |
| Grau de poluição |
Nível 2, IEC 60664-1 |
| Proteção contra corrosão |
ISA-S71.04: G3 |
| Umidade relativa |
5 a 95%, não condensante |
| Temperatura ambiente máxima |
55 °C (131 °F), para montagem vertical em MTU compacto 40 °C (104 °F) |
| Classe de protecção |
IP20 de acordo com a IEC 60529 |
| Condições de funcionamento mecânico |
IEC/EN 61131-2 |
| EMC |
EN 61000-6-4 e EN 61000-6-2 |
| Categorias de sobrevoltagem |
IEC/EN 60664-1, EN 50178 |
| Classe de equipamento |
Classe I, em conformidade com a norma IEC 61140; (protecção da terra) |
| Conformidade com a RoHS |
DIRETIVA 2011/65/UE (EN 50581:2012) |
| Conformidade com os RAEE |
Diretiva 2012/19/UE |
Compatibilidade
| Utilização com MTU |
O número de veículos deve ser indicado no anexo I. |
| Código de chave |
Ar condicionado |
Dimensões
| Largura |
45 mm (1,77 ̊) |
| Profundidade |
102 mm (4.01 ), 111 mm (4.37 ), incluindo o conector |
| Altura |
119 mm (4,7 ̊) |
| Peso |
00,18 kg (0,4 lb) |
Características e benefícios
- 8 canais para entradas de 120 V AC/DC
- Canais isolados individualmente
- Supervisão da tensão da potência de entrada de campo
- Indicadores de estado de entrada
- Filtragem de sinal
Perguntas frequentes:
P: Qual é a marca do produto?
R: A marca do produto é ABB.
P: Qual é o número de modelo do produto?
A: O número de modelo do produto é:DI821 3BSE008550R1.
P: Onde é fabricado o produto?
A: O produto é fabricado em FI.
Q: Quais são as condições de pagamento disponíveis?
R: Os termos de pagamento disponíveis são T/T, Western Union e PAYONEER.
P: Qual é o prazo de entrega do produto?
R: O prazo de entrega do produto é de 3 a 5 dias.
