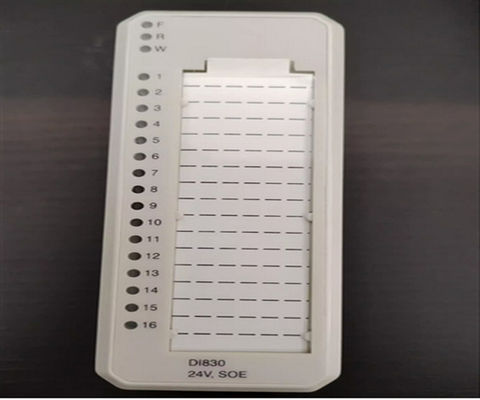

ABB DI830 3BSE013210R1 S800 Módulo de entrada/saída digital 24V SOE 16 ch
Detalhes do produto
O DI830 é um módulo de entrada digital de corrente contínua de 24 V de 16 canais para o S800 I / O. A faixa de tensão de entrada é de 18 a 30 V DC e a corrente de entrada é de 6 mA a 24 V DC.Cada canal de entrada consiste em componentes limitadores de corrente, componentes de proteção EMC, LED de indicação de estado de entrada e barreira de isolamento óptico.
- Supervisão da fonte de alimentação do processo (resultados num aviso do módulo, se detectado).
- A fila do evento está cheia.
- Falta a sincronização do tempo.
Os sinais de entrada podem ser filtrados digitalmente e o tempo de filtragem pode ser definido na faixa de 0 a 100 ms.Isso significa que os pulsos mais curtos do que o tempo do filtro são filtrados e pulsos mais longos do que o tempo do filtro especificado passar pelo filtro.
Informações gerais
| Número do artigo |
3BSE013210R1 |
| Tipo |
Entrada digital |
| Especificação do sinal |
24 V de corrente contínua |
| Número de canais |
16 |
| Tipo de sinal |
Mergulho de corrente |
| HART |
- Não, não. |
| Empresa estatal |
- Sim, sim. |
| Despesas |
- Não, não. |
| Alta integridade |
- Não, não. |
| Segurança intrínseca |
- Não, não. |
| Mecânica |
S800 |
Dados pormenorizados
| Intervalo de tensão de entrada, "0" |
-30... +5 V |
| Intervalo de tensão de entrada, "1" |
1330 V |
| Impedância de entrada |
3.2 kΩ |
| Isolamento |
Grupos isolados do solo |
| Tempos de filtragem (digitais, selecionáveis) |
0...100 ms |
| Limitação da corrente |
A potência do sensor pode ser limitada pela MTU |
| Comprimento máximo do cabo de campo |
600 metros (656 metros) |
| Precisão do registo de eventos |
-0,3 ms... +0,7 ms |
| Resolução de gravação de eventos |
0.4 ms |
| Voltagem de isolamento nominal |
50 V |
| Tensão de ensaio dielétrica |
500 V a.c. |
| Dissipação de energia |
Tipo 2,3 W |
| Consumo de corrente +5 V Modulebus |
Tipo 100 mA, máximo 120 mA |
| Consumo de corrente +24 V Modulebus |
0 |
| Consumo de corrente + 24 V externo |
0 |
Diagnóstico
| LEDs frontais |
F (ault), R (un), W (learning), Canal 1-16 ("0" ou "1") |
| Supervisão |
Voltagem do processo, 1 por grupo; fila de eventos cheia; falta de sincronização do tempo |
| Indicação do estado da supervisão |
Erro do módulo, aviso do módulo, erro do canal |
Ambiente e certificação
| Marcação CE |
- Sim, sim. |
| Segurança elétrica |
EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
| Localização perigosa |
C1 Div 2 cULus, C1 Zona 2 cULus, Zona 2 do ATEX |
| Certificação marítima |
ABS, BV, DNV, LR |
| Temperatura, funcionamento |
0 a +55 °C (+32 a +131 °F), são emitidas homologações para temperaturas entre +5 e +55 °C |
| Temperatura e armazenagem |
-40 a +70 °C (-40 a +158 °F) |
| Grau de poluição |
Nível 2, IEC 60664-1 |
| Proteção contra corrosão |
ISA-S71.04: G3 |
| Umidade relativa |
5 a 95%, não condensante |
| Temperatura ambiente máxima |
55 °C (131 °F), para montagem vertical em MTU compacto 40 °C (104 °F) |
| Classe de protecção |
IP20 de acordo com a IEC 60529 |
| Condições de funcionamento mecânico |
IEC/EN 61131-2 |
| EMC |
EN 61000-6-4 e EN 61000-6-2 |
| Categorias de sobrevoltagem |
IEC/EN 60664-1, EN 50178 |
| Classe de equipamento |
Classe I, em conformidade com a norma IEC 61140; (protecção da terra) |
| Conformidade com a RoHS |
DIRETIVA 2011/65/UE (EN 50581:2012) |
| Conformidade com os RAEE |
Diretiva 2012/19/UE |
Dimensões
| Largura |
45 mm (1,77 ̊) |
| Profundidade |
102 mm (4.01 ), 111 mm (4.37 ), incluindo o conector |
| Altura |
119 mm (4,7 ̊) |
| Peso |
00,22 kg (0,48 lbs) |
Características e benefícios
- 16 canais para entradas de corrente contínua de 24 V com corrente a afundar
- 2 grupos isolados de 8 canais com vigilância da tensão
- Indicadores de estado de entrada
- Funcionalidade de sequência de eventos (SOE)
- Filtro do obturador
