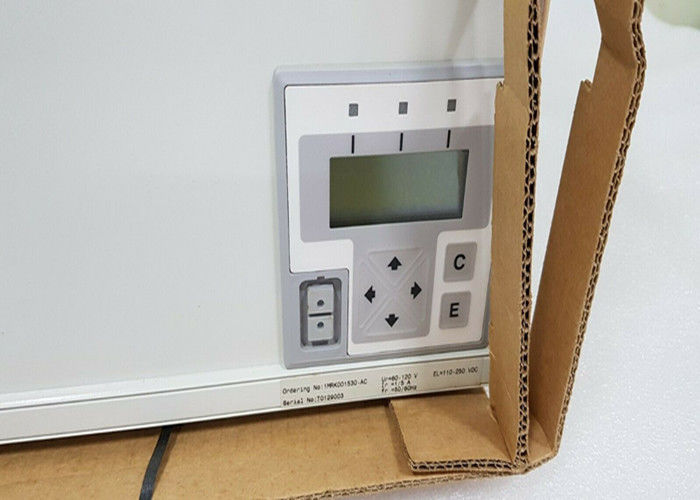

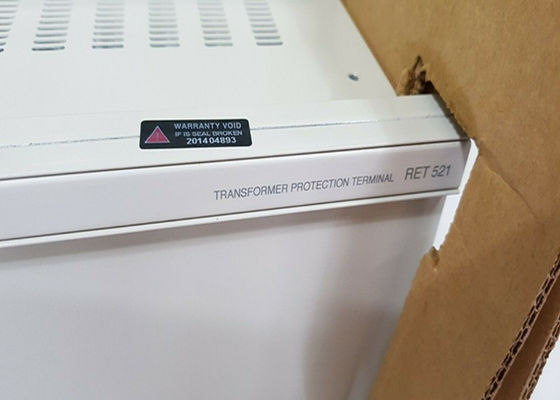

ABB RET521 1MRK001530-AC RELAY Terminal de proteção do transformador

ABB RET521 1MRK001530-AC RELAY Terminal de proteção do transformador


Características:

• Terminal de protecção de transformadores de funções múltiplas num projecto compacto

• Projeto de microprocessadores numéricos com instalações avançadas

• Adequado para transformadores de potência, blocos de transformadores de geradores e reatores

• Variantes:

• Aplicação de transformadores de duas bobinas

• Aplicação de transformadores de três bobinas

• Ambos com possibilidades de ligação por arranjo de múltiplos interruptores

• Não são necessários transformadores de corrente interpostos

• Flexibilidade de aplicação através de facilidades de configuração e configuração

• Extensão do intervalo de frequências através de rastreamento de frequência e adaptação de filtros

• Função modular e software testado por tipo

• Proteção do diferencial do transformador - para transformadores de dois e três enrolamentos com 2, 3 or more CT groups - Through-fault stability by settable current bias characteristics - Enhanced through-fault stability for multi-breaker arrangements - Inrush restraint with two selectable combinations of waveform and 2nd harmonic methods- Bloqueio cruzado entre fases - Repressão da excitação excessiva com 5o harmônico - Relação CT interna e adaptação do grupo vetorial - Eliminação automática da quantidade de sequência zero

• Protecção contra a sobrecorrência temporal de três fases com características de tempo inverso e definido.Direccionalidade como opção

• Protecção limitada contra falhas de terra para cada enrolamento do transformador, baseada no princípio da baixa impedância e também dotada de uma característica direcional

• Proteção contra a corrente de falha de terra com características de tempo inverso e definido. Três módulos de proteção estão disponíveis. Cada um deles pode ser configurado em qualquer lado do transformador.Se necessário, pode ser escolhida a 2a armazenagem harmónica.Direccionalidade como opção

• Protecção contra sobrevoltagem de tempo definido ou inverso de três fases para os lados selecionáveis do transformador.Seis módulos de protecção estão disponíveis (SE960158) Terminal de protecção do transformador RET 521*2.1 1MRK 504 012-BEN Emitido em Maio de 1999 Alterado desde Março de 1999 Dados sujeitos a alterações sem aviso prévio Terminal de protecção de transformadores RET 521*2.1 1MRK 504 012-BEN Página 2 Características (continuação)

• Protecção contra a sub-voltagem de tempo definido de uma ou três fases para os lados selecionáveis do transformador.

• Proteção contra excitação excessiva baseada na medição V/Hz com tempo inverso IEEE ou característica adaptada ao transformador

• Proteção contra sobrecarga térmica

• Regulação de tensão para transformadores únicos ou para transformadores paralelos com câmbio de cargas

• Lógica programável com entradas e saídas, lógica de descolagem, And-, Or-gates e temporizadores para descolagem e/ou indicação de características de protecção externas (Buchholz, temperatura, etc.)

• Apresentação de valores de serviço

• Visualização dos registos dos eventos

• Autocontrole e diagnóstico contínuos

- Retenção da excitação excessiva com 5a harmônica - Relação CT interna e adaptação do grupo vetorial

- Eliminação automática de quantidades de sequência zero

• Protecção contra a sobrecorrência temporal de três fases com características de tempo inverso e definido.Direccionalidade como opção

• Protecção limitada contra falhas de terra para cada enrolamento do transformador, baseada no princípio da baixa impedância e também dotada de uma característica direcional

• Proteção contra a corrente de falha de terra com características de tempo inverso e definido. Três módulos de proteção estão disponíveis. Cada um deles pode ser configurado em qualquer lado do transformador.Se necessário, pode ser escolhida a 2a armazenagem harmónica.Direccionalidade como opção

• Protecção contra sobrevoltagem de tempo definido ou inverso de três fases para os lados selecionáveis do transformador.Seis módulos de protecção estão disponíveis.

• Protecção contra a sub-voltagem de tempo definido de uma ou três fases para os lados selecionáveis do transformador.

• Proteção contra excitação excessiva baseada na medição V/Hz com tempo inverso IEEE ou característica adaptada ao transformador

• Proteção contra sobrecarga térmica

• Regulação de tensão para transformadores únicos ou para transformadores paralelos com câmbio de cargas

• Lógica programável com entradas e saídas, lógica de descolagem, And-, Or-gates e temporizadores para descolagem e/ou indicação de características de protecção externas (Buchholz, temperatura, etc.)

• Apresentação de valores de serviço

• Visualização dos registos dos eventos

• Autocontrole e diagnóstico contínuos

• Registo de perturbações e armazenamento de dados para apresentação no PC

• Exibição de menu montada na frente com teclado e conector de porta frontal para PC

• Comunicação remota de dados com 2 portas para sistemas de controlo e monitorização de estações

• Disponível para montagem em rack de 19 polegadas em painel, superfície ou montagem a jato

• Opções de hardware: - módulos de entrada/saída adicionais para entradas e contatos de saída binários,e entrada analógica mA - Módulo de entrada analógica adicional - Interruptor de ensaio Combitest separado para ensaios fiáveis e seguros - Interruptor de ligação/desligação para alimentação de corrente contínua - Detalhes de montagem para IP 40 e IP 54

Aplicação:

O terminal numérico do transformador RET 521 é concebido para a proteção e controlo rápidos e selectivos de transformadores de duas e três bobinas, transformadores automáticos,Blocos de geradores-transformadores e reatores de derivação.

O RET 521 tem baixos requisitos para os transformadores principais de corrente e não são necessários CTs interpostos.

A flexibilidade é fornecida para cobrir diferentes aplicações sob a forma de tamanho do transformador, grupos de vetores,A fixação à terra neutra do sistema e a extensão das funções de proteção de acordo com as preferências do utilizadorA selecção das funcionalidades do hardware e software modular é feita de acordo com os requisitos de selectividade e fiabilidade, de acordo com as preferências do utilizador.

Os transformadores grandes e importantes, tais como blocos de transformadores geradores ou grandes transformadores de rede, podem utilizar dois RET 521 e incluir seletivamente o software de proteção modular para obter redundância.Os transformadores mais pequenos e os reatores de derivação podem incluir o software modular num RET 521 e também podem utilizar a lógica programável para fornecer arranque ou indicação para proteções externas (e.g. Buchholz).

Assim, proporcionando um projeto muito compacto para proteção e controlo.O RET 521 inclui a definição de adaptações às classificações dos transformadores de potência e dos rácios dos transformadores de instrumentos para permitir a definição de proteção em percentagem (%)O RET 521 é fornecido para aplicações de 2 e 3 enrolamentos, conforme indicado abaixo na Figura 1.
