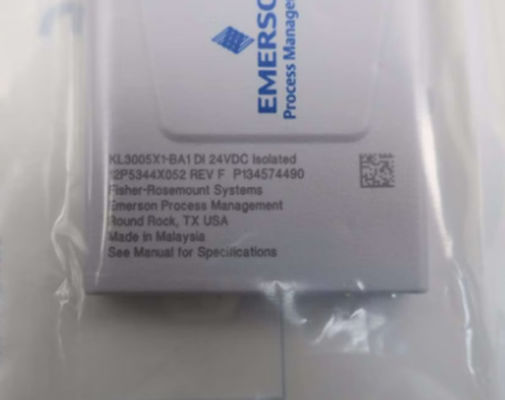

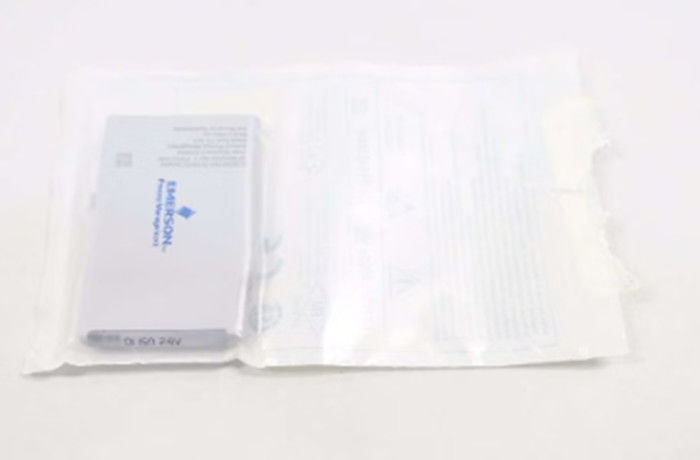

Emerson DI ISO 24V KL3005X1-BA1 DI 12P5344X052 Encanto isolado

Emerson DI ISO 24V KL3005X1-BA1 DI 12P5344X052 Encanto isolado

Atmosfera perigosa

II 3G Ex ec II C Gc

FM19ATEX0173U

IECEx FMG 19.0019U

FM21UKEX0017U

CL. I Div. 2 GP. A, B, C, D

CL. I Zona 2 AEx/Ex ec IIC Gc

FM17CA0145U

FM17US0286U

Especificações de potência

Potência LocalBus: 6,3 VDC a 32 mA

Potência do circuito de campo: 24 VDC a 12 mA

Especificações ambientais

Temperatura ambiente: -40°C a +70°C

Choque: 10 g 1⁄2 onda sinusal durante 11 ms

Vibração: 1 mm Pico a Pico de 2 a 13,2 Hz; 0,7 g de 13,2 a 150 Hz

Contaminantes transportados pelo ar: ISA-S71.04 1985 Contaminantes transportados pelo ar Classe G3

Umidade relativa:5 a 95% Não condensante

Chave do bloco terminal Posição: 6C

Nota:

Referir-se-á ao rótulo do produto para o número de série, localização e data de fabrico.

Aviso:

Este produto tem instruções específicas para instalação, remoção e utilização em zonas perigosas.Ver o documento 12P5403 "DeltaVTM Electronic Marshalling Digital Automation System (subsistema CHARM I/O) Zone 2 Installation Instructions"Outras instruções de instalação estão disponíveis no manual "DeltaVTM S-Series and CHARMs Hardware Installation".

Remover e inserir

Esta unidade não pode ser removida ou inserida com a energia do sistema ligada.

Os circuitos de campo sem centelhas devem ser desactivados antes de retirar e inserir um CHARM.

Para circuitos sem faíscas, o fusível em um bloco terminal CHARM não pode ser removido quando a energia do campo é energizada.

Um sistema de chave assegura a compatibilidade entre um plugue de endereço e o terminal de endereço CHARM quando instalado.Para instalar um número diferente de Address Plug em um Terminal de Endereços, reinicie as teclas removendo o Terminal de Endereço da placa base CHARM e pressionando as teclas para liberá-las da posição bloqueada.

Manutenção e Ajuste

Esta unidade não contém partes utilizáveis e não deve ser desmontada por qualquer motivo.
