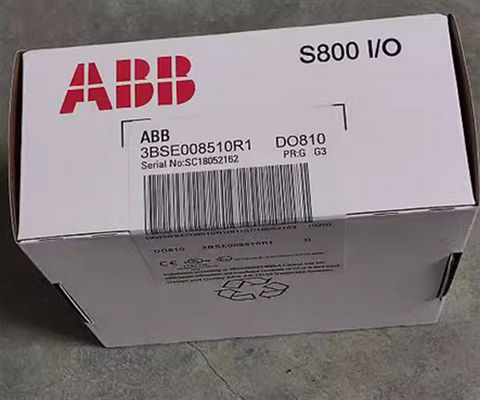

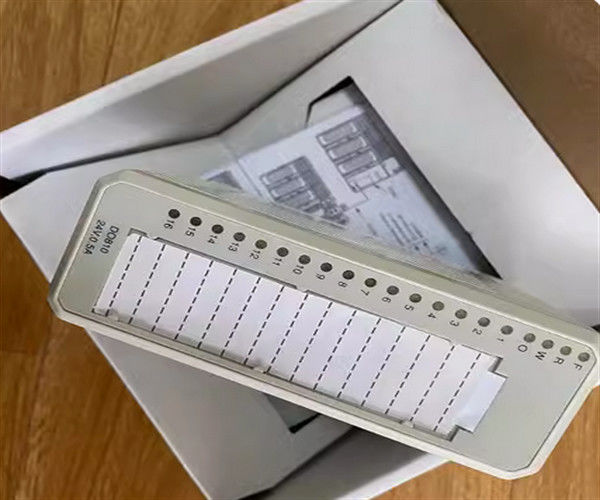

ABB 3BSE008510R1 Módulo isolado de saída digital por PLC DO810
Detalhes do produto
Este módulo possui 16 saídas digitais. A gama de tensão de saída é de 10 a 30 volts e a corrente de saída contínua máxima é de 0,5 A. As saídas são protegidas contra curto-circuitos,sobre tensão e sobre temperaturaAs saídas são divididas em dois grupos isolados individualmente com oito canais de saída e uma entrada de supervisão de tensão em cada grupo.Cada canal de saída consiste em um curto-circuito e sobre o condutor lateral de temperatura protegida alta, componentes de protecção EMC, supressão de carga indutiva, LED de indicação de estado de saída e barreira de isolamento óptico.
A entrada de supervisão de tensão do processo dá sinais de erro do canal se a tensão desaparecer.As saídas são atualmente limitadas e protegidas contra sobre temperaturaSe as saídas estiverem sobrecarregadas, a corrente de saída será limitada.
Informações gerais
| Número do artigo |
3BSE008510R1 |
| Tipo |
Saída digital |
| Especificação do sinal |
24 V de corrente contínua (12 - 32 V de corrente contínua), 0,5 A |
| Número de canais |
16 |
| Tipo de sinal |
Fornecimento de corrente, limitação de corrente |
| HART |
- Não, não. |
| Empresa estatal |
- Não, não. |
| Despesas |
- Não, não. |
| Alta integridade |
- Não, não. |
| Segurança intrínseca |
- Não, não. |
| Mecânica |
S800 |
Dados pormenorizados
| Isolamento |
Grupos isolados do solo |
| Carga de saída |
< 0,4 Ω |
| Limitação da corrente |
Saída limitada de corrente à prova de curto-circuito |
| Comprimento máximo do cabo de campo |
600 metros (656 metros) |
| Voltagem de isolamento nominal |
50 V |
| Tensão de ensaio dielétrica |
500 V a.c. |
| Dissipação de energia |
Tipo 2.1 W |
| Consumo de corrente +5 V Modulebus |
80 mA |
Diagnóstico
| LEDs frontais |
F (ault), R (un), W (learning), O (SP), Canal 1-16 Status |
| Supervisão |
Tensão de processo, 1 por grupo |
| Indicação do estado da supervisão |
Erro do módulo, aviso do módulo, erro do canal |
Ambiente e certificação
| Marcação CE |
- Sim, sim. |
| Segurança elétrica |
EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
| Localização perigosa |
C1 Div 2 cULus, C1 Zona 2 cULus, Zona 2 do ATEX |
| Certificação marítima |
ABS, BV, DNV, LR |
| Temperatura, funcionamento |
0 a +55 °C (+32 a +131 °F), são emitidas homologações para temperaturas entre +5 e +55 °C |
| Temperatura e armazenagem |
-40 a +70 °C (-40 a +158 °F) |
| Grau de poluição |
Nível 2, IEC 60664-1 |
| Proteção contra corrosão |
ISA-S71.04: G3 |
| Umidade relativa |
5 a 95%, não condensante |
| Temperatura ambiente máxima |
55 °C (131 °F), para montagem vertical em MTU compacto 40 °C (104 °F) |
| Classe de protecção |
IP20 de acordo com a IEC 60529 |
| Condições de funcionamento mecânico |
IEC/EN 61131-2 |
| EMC |
EN 61000-6-4, EN 61000-6-2 |
| Categorias de sobrevoltagem |
IEC/EN 60664-1, EN 50178 |
| Classe de equipamento |
Classe I, em conformidade com a norma IEC 61140; (protecção da terra) |
| Conformidade com a RoHS |
DIRETIVA 2011/65/UE (EN 50581:2012) |
| Conformidade com os RAEE |
Diretiva 2012/19/UE |
Compatibilidade
| Utilização com MTU |
O número de veículos deve ser indicado. |
| Código de chave |
AA |
Dimensões
| Largura |
45 mm (1,77 ̊) |
| Profundidade |
102 mm (4.01 ), 111 mm (4.37 ), incluindo o conector |
| Altura |
119 mm (4,7 ̊) |
| Peso |
00,18 kg (0,4 lb) |
Características e benefícios
- 16 canais para saídas de corrente corrente de 24 V
- 2 grupos isolados de 8 canais com supervisão da tensão do processo
- Indicadores do estado de saída
- OSP define saídas para o estado predeterminado após a detecção de erro
- Proteção contra curto-circuito no solo e 30 V
- Protecção contra sobrevoltagem e sobre-temperatura
