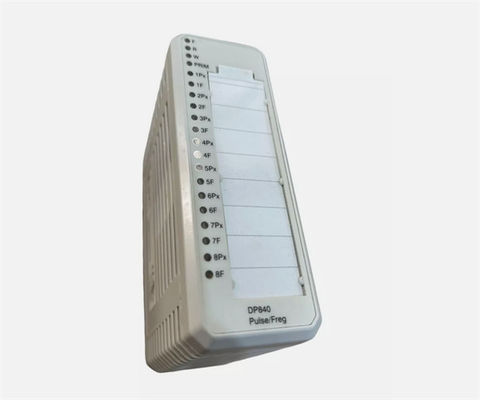

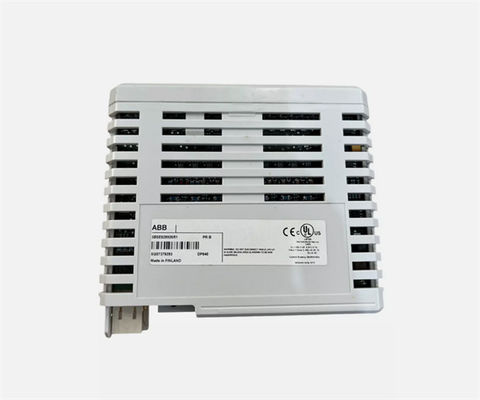

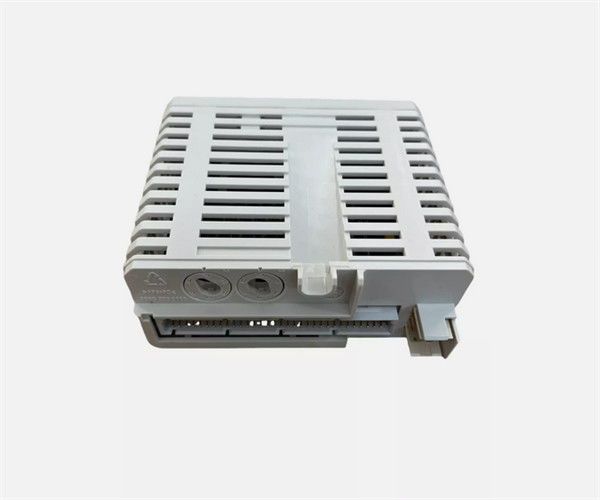

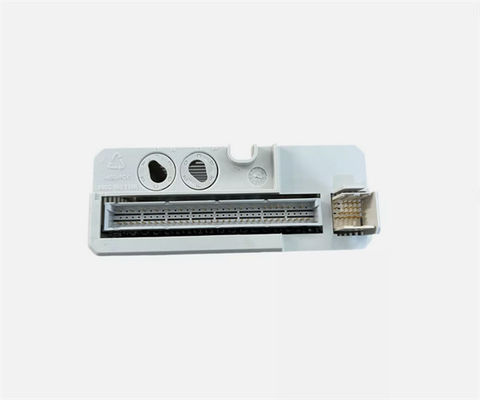

ABB 3BSE028926R1 Módulo de contador de pulso incremental DP840
Detalhes do produto:
O presente documento e partes dele não podem ser reproduzidos ou copiados sem autorização por escrito da ABB, nem o seu conteúdo pode ser comunicado a terceiros,nem utilizado para qualquer finalidade não autorizada.
As marcas ABB e Relion são marcas registadas do Grupo ABB.Todas as outras marcas ou nomes de produtos mencionados no presente documento podem ser marcas ou marcas registadas dos respetivos titulares. Garantia Por favor, informe- se sobre os termos da garantia junto do seu representante da ABB mais próximo
Os dados, exemplos e diagramas do presente manual são incluídos unicamente para a concepção ou descrição do produto e não devem ser considerados como uma declaração de propriedades garantidas.Todas as pessoas responsáveis pela aplicação dos equipamentos referidos no presente manual devem certificar-se de que cada aplicação prevista é adequada e aceitável., incluindo o cumprimento de quaisquer requisitos de segurança ou outros requisitos operacionais aplicáveis. any risks in applications where a system failure and/or product failure would create a risk for harm to property or persons (including but not limited to personal injuries or death) shall be the sole responsibility of the person or entity applying the equipment, e os responsáveis são convidados a assegurar que são tomadas todas as medidas para excluir ou mitigar esses riscos.
Este produto foi concebido para ser ligado e comunicar dados e informações através de uma interface de rede que deve ser ligada a uma rede segura.É da exclusiva responsabilidade da pessoa ou entidade responsável pela administração da rede assegurar uma ligação segura à rede e tomar as medidas necessárias (como, mas não exclusivamente, instalação de firewalls, aplicação de medidas de autenticação, encriptação de dados, instalação de programas antivírus, etc.) para proteger o produto e a rede,o seu sistema e interface incluídos, contra qualquer tipo de violação da segurança, acesso não autorizado, interferência, intrusão, vazamento e/ou roubo de dados ou informações.
Encomenda
Código do SH:
903084-- Osciloscópios, analisadores de espectro e outros instrumentos e aparelhos para medir ou verificar quantidades eléctricas, excepto os medidores da posição 9028- Outros instrumentos e aparelhos: - Outros, com dispositivo de registo
Número da pauta aduaneira:
Dados pormenorizados
| Isolamento |
Grupos isolados do solo |
| Erro |
Erro relativo máximo (4): PRIT = 10 ms: 300 ppm PRIT = 20 ms: 150 ppm PRIT = 50 ms: 60 ppm PRIT = 100 ms: 30 ppm Erro máximo no oscilador de cristal: 120 ppm + 5 ppm/ano Erro absoluto máximo = rel.erro + erro do oscilador (PRIT = 10 ms), idade < 16 anos): 500 ppm (= 0,05%) |
| Limitação da corrente |
Construído em potência limitada do sensor de corrente |
| Comprimento máximo do cabo de campo |
200 metros (218 metros) |
| Voltagem de isolamento nominal |
50 V |
| Tensão de ensaio dielétrica |
500 V a.c. |
| Dissipação de energia |
4 W |
| Consumo de corrente +5 V Modulebus |
115 mA |
| Consumo de corrente + 24 V externo |
NAMUR = 56 + 0,5 x carga externa [mA] 12 V = 89 + 0,7 x carga externa [mA] 24 V = 97 + carga externa [mA] |
Diagnóstico
| LEDs frontais |
F (ault), R (un), W (learning), P (rimary), Canal 1-8 P (ulse) e F (ault) |
| Supervisão |
Tensão de processo
Supervisão do circuito |
| Indicação do estado da supervisão |
Erro do módulo, aviso do módulo, erro do canal |
Ambiente e certificação
| Marcação CE |
- Sim, sim. |
| Segurança elétrica |
EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
| Localização perigosa |
C1 Div 2 cULus, C1 Zona 2 cULus, Zona 2 do ATEX |
| Certificação marítima |
BV, DNV, LR |
| Temperatura, funcionamento |
0 a +55 °C (+32 a +131 °F), são emitidas homologações para temperaturas entre +5 e +55 °C |
| Temperatura e armazenagem |
-40 a +70 °C (-40 a +158 °F) |
| Grau de poluição |
Nível 2, IEC 60664-1 |
| Proteção contra corrosão |
ISA-S71.04: G3 |
| Umidade relativa |
5 a 95%, não condensante |
| Temperatura ambiente máxima |
55 °C (131 °F), para montagem vertical em MTU compacto 40 °C (104 °F) |
| Classe de protecção |
IP20 de acordo com a IEC 60529 |
| Condições de funcionamento mecânico |
IEC/EN 61131-2 |
| EMC |
EN 61000-6-4 e EN 61000-6-2 |
| Categorias de sobrevoltagem |
IEC/EN 60664-1, EN 50178 |
| Classe de equipamento |
Classe I, em conformidade com a norma IEC 61140; (protecção da terra) |
| Conformidade com a RoHS |
DIRETIVA 2011/65/UE (EN 50581:2012) |
| Conformidade com os RAEE |
Diretiva 2012/19/UE |
compatibilidade
| Utilização com MTU |
O número de veículos a motor não deve exceder: |
| Código de chave |
CF |
Características e benefícios
- 8 canais
- Os módulos podem ser utilizados em aplicações únicas e redundantes
- Interface para os níveis de sinal do transdutor NAMUR de 12 V e 24 V
- Cada canal pode ser configurado para contagem de pulso ou medição de frequência
- As entradas também podem ser lidas como sinais DI
- Contagem de pulsos por acumulação num contador de 16 bits
- Medição da frequência (velocidade) 0,5 Hz - 20 kHz
- Diagnóstico avançado a bordo
Perguntas frequentes:
P: Qual é a marca do produto?
R: A marca do produto é ABB.
P: Qual é o número de modelo do produto?
A: O número de modelo do produto é:DP840 3BSE028926R1.
P: Onde é fabricado o produto?
A: O produto é fabricado em FI.
Q: Quais são as condições de pagamento disponíveis?
R: Os termos de pagamento disponíveis são T/T, Western Union e PAYONEER1.
P: Qual é o prazo de entrega do produto?
R: O prazo de entrega do produto é de 3 a 5 dias.
