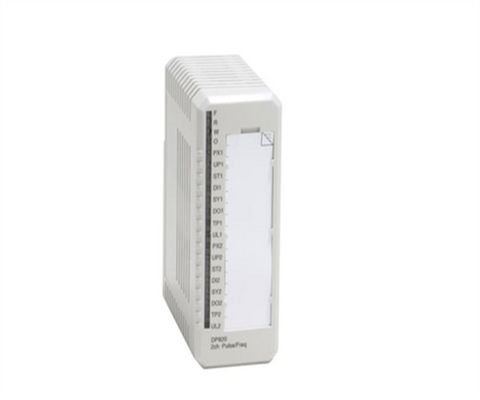

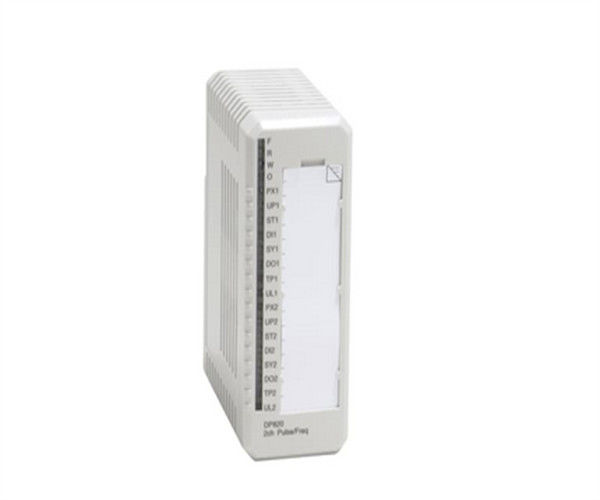

DP820 3BSE013228R1 ABB Módulo de contagem de pulsos Módulo de amplificador digital
Descrição
O DP820 é um módulo de contagem de pulso de dois canais para transmissores de pulso incremental de até 1,5 MHz. Cada canal contém contadores e registros para medição de posição/longo e velocidade/frequência.Cada canal fornece três entradas equilibradas para a ligação de um transmissor de pulsoOs transmissores de pulso com interfaces RS422, +5 V, +12 V, +24 V e 13 mA podem ser conectados ao DP820.
Utilize o DP820 com as unidades de terminação do módulo TU810V1, TU812V1, TU814V1, TU830V1, TU833.
Informações gerais
| Número do artigo |
3BSE013228R1 |
| Tipo |
Contador de pulsos |
| Especificação do sinal |
24 V corrente corrente (12 - 32 V corrente corrente) |
| Número de canais |
2 |
| HART |
- Não, não. |
| Empresa estatal |
- Não, não. |
| Despesas |
- Não, não. |
| Alta integridade |
- Não, não. |
| Segurança intrínseca |
- Não, não. |
| Mecânica |
S800 |
Dados pormenorizados
| Impedância de entrada |
2.5 kΩ (entrada DI) |
| Isolamento |
Isolados individualmente, canais-a-canais e circuitos comuns |
| Erro |
Erro de medição de frequência máximo Erro relativo Erro absoluto (incluindo a deriva de temperatura): [320/(MEASTIMEx em ms) ] ppm [(320/(MEASTIMEx em ms) +100] ppm |
| Limitação da corrente |
A potência do sensor pode ser limitada pela MTU |
| Comprimento máximo do cabo de campo |
200 metros (218 metros) |
| Voltagem de isolamento nominal |
50 V |
| Tensão de ensaio dielétrica |
500 V a.c. |
| Dissipação de energia |
2.5 W |
| Consumo de corrente +5 V Modulebus |
120 mA |
| Consumo de corrente +24 V Modulebus |
0 |
| Consumo de corrente + 24 V externo |
0 |
Diagnóstico
| LEDs frontais |
P ((ulse) X, UP (direção), ST ((robe), DI, SY ((nch), DO, TP (potência de transmissão OK), todos por canal |
| Supervisão |
Tensão de processo por canal |
| Indicação do estado da supervisão |
Erro do módulo, aviso do módulo, erro do canal |
Ambiente e certificação
| Marcação CE |
- Sim, sim. |
| Segurança elétrica |
EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
| Localização perigosa |
C1 Div 2 cULus, C1 Zona 2 cULus, Zona 2 do ATEX |
| Certificação marítima |
ABS, BV, DNV, LR |
| Temperatura, funcionamento |
0 a +55 °C (+32 a +131 °F), são emitidas homologações para temperaturas entre +5 e +55 °C |
| Temperatura e armazenagem |
-40 a +70 °C (-40 a +158 °F) |
| Grau de poluição |
Nível 2, IEC 60664-1 |
| Proteção contra corrosão |
ISA-S71.04: G3 |
| Umidade relativa |
5 a 95%, não condensante |
| Temperatura ambiente máxima |
55 °C (131 °F), para montagem vertical em MTU compacto 40 °C (104 °F) |
| Classe de protecção |
IP20 de acordo com a IEC 60529 |
| Condições de funcionamento mecânico |
IEC/EN 61131-2 |
| EMC |
EN 61000-6-4 e EN 61000-6-2 |
| Categorias de sobrevoltagem |
IEC/EN 60664-1, EN 50178 |
| Classe de equipamento |
Classe I, em conformidade com a norma IEC 61140; (protecção da terra) |
| Conformidade com a RoHS |
DIRETIVA 2011/65/UE (EN 50581:2012) |
| Conformidade com os RAEE |
Diretiva 2012/19/UE |
Dimensões
| Largura |
45 mm (1,77 ̊) |
| Profundidade |
102 mm (4.01 ), 111 mm (4.37 ), incluindo o conector |
| Altura |
119 mm (4,7 ̊) |
| Peso |
00,15 kg (0,33 lbs) |
Características e benefícios
- Dois canais
- Interface para os níveis de sinal dos transdutores RS422, 5 V, 12 V, 24 V e 13 mA
- Medida simultânea da contagem de pulsos e da frequência
- Contagem de pulsos (longo/posição) por acumulação num contador bidirecional de 29 bits
- Medição da frequência (velocidade) 0,25 Hz - 1,5 MHz
