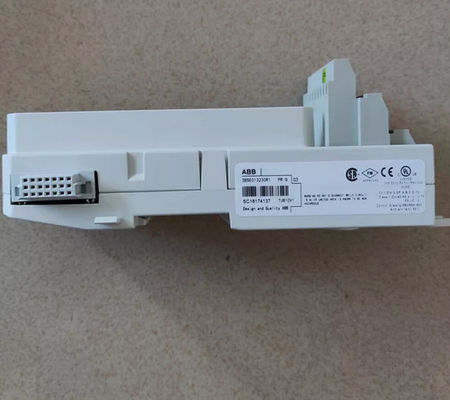

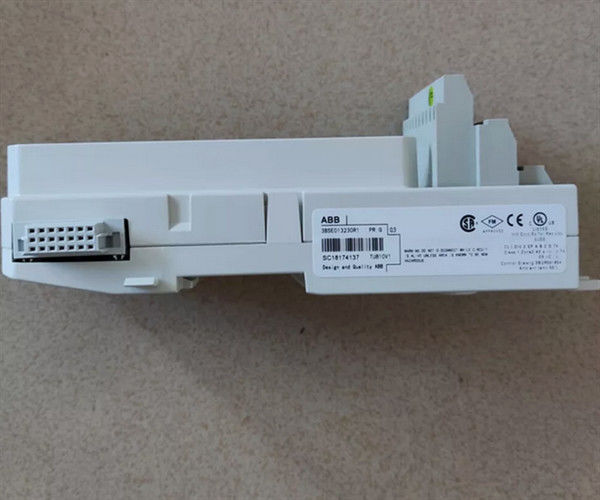

ABB 3BSE013230R1 Módulo de terminação compacto MTU TU810V1
Descrição
O TU810/TU810V1 é uma unidade de terminação de módulo compacto de 16 canais de 50 V (MTU) para o S800 I/O. A MTU é uma unidade passiva usada para conectar a fiação de campo aos módulos de I/O.Também contém uma parte do ModuleBus.
A MTU distribui o ModuleBus para o módulo de E/S e para o MTU seguinte.

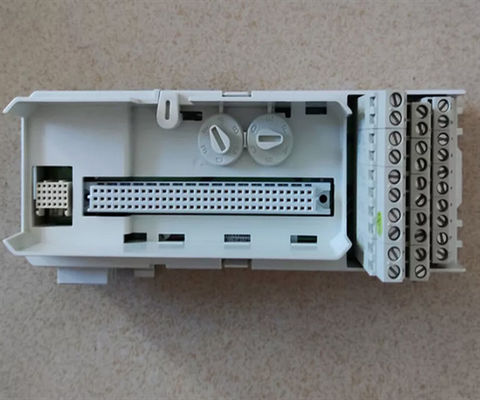

São utilizadas duas teclas mecânicas para configurar a MTU para diferentes tipos de módulos de E/S. Esta é apenas uma configuração mecânica e não afeta a funcionalidade da MTU ou do módulo de E/S.Cada chave tem seis posições., o que dá um número total de 36 configurações diferentes.
Informações gerais
| Número do artigo |
3BSE013230R1 |
| Tipo |
Compacto |
| Conexão |
Bloco terminal |
| Canais |
16 |
| Voltagem |
50 V |
| Instalação |
Ambas as direcções |
| Detalhes de montagem |
Horizontal 55 oC (131 °F)
Vertical 40 oC (104 °F) |
| Utilização com E/S |
A partir de 1 de janeiro de 2017, a Comissão deve apresentar ao Conselho e ao Parlamento Europeu uma proposta de decisão relativa à concessão de uma autorização de exploração de uma unidade de exploração.,DP840 |
| Conexões de processo |
2 x 2 potência de processo, 5 x 2 potência de processo (0 V) |
| E/S simples/redundantes |
Solteiro |
Dados pormenorizados
| Corrente máxima por canal de E/S |
2A |
| Conexão de corrente máxima do processo |
5A |
| Tamanhos de fio aceitáveis |
Sólido: 0,2 - 4 mm2 Encalhado: 0,2 - 2,5 mm2, 24 - 12 AWG |
| Tensão de ensaio dielétrica |
500 V a.c. |
Ambiente e certificação
| Marcação CE |
- Sim, sim. |
| Segurança elétrica |
EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
| Localização perigosa |
C1 Div 2 cULus, C1 Zona 2 cULus, Zona 2 do ATEX |
| Certificação marítima |
ABS, BV, DNV-GL, LR |
| Temperatura, funcionamento |
0 a +55 °C (+32 a +131 °F), são emitidas homologações para temperaturas entre +5 e +55 °C |
| Temperatura e armazenagem |
-40 a + 70 °C (-40 a + 158 °F) |
| Grau de poluição |
Nível 2, IEC 60664-1 |
| Proteção contra corrosão |
ISA-S71.04: G3 |
| Umidade relativa |
5 a 95%, não condensante |
| Temperatura ambiente máxima |
55 °C (131 °F), para montagem vertical 40 °C (104 °F) |
| Classe de protecção |
IP20 de acordo com a IEC 60529 |
| Condições de funcionamento mecânico |
IEC/EN 61131-2 |
| EMC |
EN 61000-6-4, EN 61000-6-2 |
| Categorias de sobrevoltagem |
IEC/EN 60664-1, EN 50178 |
| Classe de equipamento |
Classe I, em conformidade com a norma IEC 61140; (protecção da terra) |
| Conformidade com a RoHS |
EN 50581:2012 |
| Conformidade com os RAEE |
Diretiva 2012/19/UE |
Dimensões
| Largura |
com um comprimento de diâmetro não superior a 80 mm,
58.5 mm (2.3 polegadas) de ponta a ponta instalados |
| Profundidade |
De largura não superior a 50 mm |
| Altura |
De largura não superior a 50 mm |
| Peso |
00,17 kg (0,37 lbs) |
Características e benefícios
- Instalação compacta de módulos de E/S utilizando ligações de um fio.
- Até 16 canais de sinais de campo e ligações de processamento de energia.
- Conexões com os módulos ModuleBus e I/O.
- A chave mecânica impede a inserção do módulo de E/S errado.
- Dispositivo de fixação ao carril DIN para aterragem.
- Instalação de trilhos DIN.
Perguntas frequentes:
P: Qual é a marca do produto?
R: A marca do produto é ABB.
P: Qual é o número de modelo do produto?
A: O número de modelo do produto é:O número de veículos a motor não deve ser superior a 10 kg..
P: Onde é fabricado o produto?
A: O produto é fabricado em FI.
Q: Quais são as condições de pagamento disponíveis?
R: Os termos de pagamento disponíveis são T/T, Western Union e PAYONEER.
P: Qual é o prazo de entrega do produto?
R: O prazo de entrega do produto é de 3 a 5 dias.
