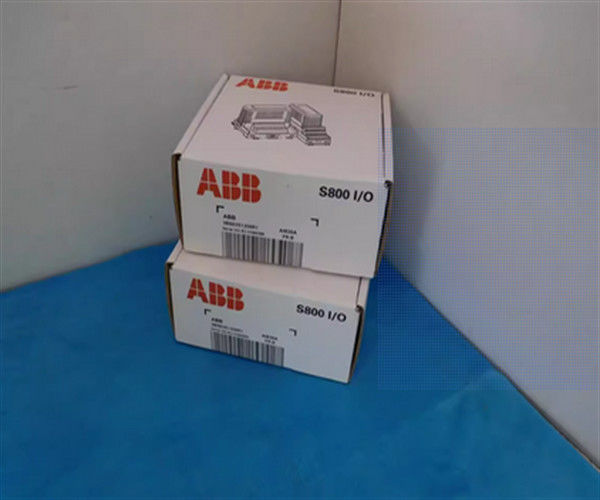

ABB 3BSE036714R1 TU8138 Unidade de terminação de módulo compacto de 250 V de canal para S800 I/O
Descrição

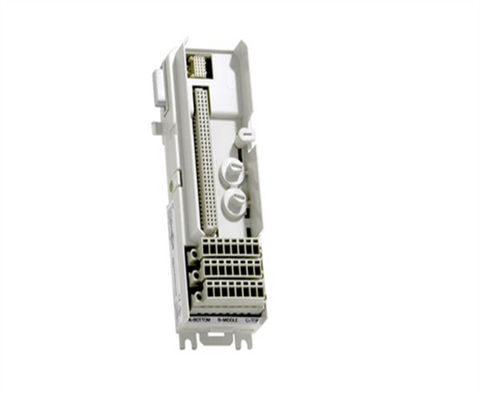

O TU813 é uma unidade de terminação de módulo compacto de 8 canais de 250 V (MTU) para o S800 I / O. O TU813 possui três linhas de conectores snap-in para sinais de campo e conexões de energia do processo.
A MTU é uma unidade passiva usada para conectar a fiação de campo aos módulos de E/S. Também contém uma parte do ModuleBus.
A tensão nominal máxima é de 250 V e a corrente nominal máxima é de 3 A por canal.Ele também gera o endereço correto para o módulo I / O, deslocando os sinais de posição de saída para a próxima MTU.
São utilizadas duas teclas mecânicas para configurar a MTU para diferentes tipos de módulos de E/S. Esta é apenas uma configuração mecânica e não afeta a funcionalidade da MTU ou do módulo de E/S.Cada chave tem seis posições., o que dá um número total de 36 configurações diferentes.
Informações gerais
| Número do artigo |
3BSE036714R1 |
| Tipo |
Compacto |
| Conexão |
Crimp Conector Snap-in |
| Canais |
8 |
| Voltagem |
250 V |
| Instalação |
Ambas as direcções |
| Detalhes de montagem |
Horizontal 55 oC (131 °F)
Vertical 40 oC (104 °F) |
| Utilização com E/S |
DI820, DI821, DI825, DO820, DO821 e AI825 |
| Conexões de processo |
16 |
| E/S simples/redundantes |
Solteiro |
Dados pormenorizados
| Corrente máxima por canal de E/S |
3 A |
| Tamanhos de fio aceitáveis |
Em linha: 0,2 - 0,5 mm2, 24 - 20 AWG
0.5 - 1,0 mm2, 20 - 18 AWG
1.5 - 2,5 mm2, 16 - 14 AWG |
Ambiente e certificação
| Marcação CE |
- Sim, sim. |
| Segurança elétrica |
EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
| Localização perigosa |
Zona ATEX 2 |
| Certificação marítima |
- |
| Temperatura, funcionamento |
0 a +55 °C (+32 a +131 °F), são emitidas homologações para temperaturas entre +5 e +55 °C |
| Temperatura e armazenagem |
-40 a + 70 °C (-40 a + 158 °F) |
| Grau de poluição |
Nível 2, IEC 60664-1 |
| Proteção contra corrosão |
ISA-S71.04: G3 |
| Umidade relativa |
5 a 95%, não condensante |
| Temperatura ambiente máxima |
55 °C (131 °F), para montagem vertical 40 °C (104 °F) |
| Classe de protecção |
IP20 de acordo com a IEC 60529 |
| Condições de funcionamento mecânico |
IEC/EN 61131-2 |
| EMC |
EN 61000-6-4, EN 61000-6-2 |
| Categorias de sobrevoltagem |
IEC/EN 60664-1, EN 50178 |
| Classe de equipamento |
Classe I, em conformidade com a norma IEC 61140; (protecção da terra) |
| Conformidade com a RoHS |
EN 50581:2012 |
| Conformidade com os RAEE |
Diretiva 2012/19/UE |
Dimensões
| Largura |
64 mm (2,52 polegadas) incluindo o conector, 58,5 mm (2,3 polegadas) de borda a borda instalados |
| Profundidade |
De largura superior a 40 mm |
| Altura |
De largura não superior a 50 mm |
| Peso |
00,17 kg (0,37 lbs) |
Características e benefícios
- Instalação compacta de módulos de E/S.
- Até 8 canais isolados de ligações de sinal de campo com conectores de ligação.
- Conexões com os módulos ModuleBus e I/O.
- A chave mecânica impede a inserção do módulo de E/S errado.
- Dispositivo de fixação ao carril DIN para aterragem.
- Instalação de trilhos DIN.
Perguntas frequentes:
P: Qual é a marca do produto?
R: A marca do produto é ABB.
P: Qual é o número de modelo do produto?
A: O número de modelo do produto é:O número de veículos aéreos.
P: Onde é fabricado o produto?
A: O produto é fabricado em FI.
Q: Quais são as condições de pagamento disponíveis?
R: Os termos de pagamento disponíveis são T/T, Western Union e PAYONEER.
P: Qual é o prazo de entrega do produto?
R: O prazo de entrega do produto é de 3 a 5 dias.
