Técnicas de controlo Unidrive SP4402

O SP4402 400 V, o motor de dupla potência é fabricado pela Control Techniques para a linha UNIdrive de acionamentos AC. Para funções normais, a aplicação utiliza motores de indução autoventilados,Deve ser capaz de suportar uma sobrecarga reduzidaPara uso pesado, a aplicação precisa de binário constante ou precisa ser capaz de alta sobrecarga, precisa de binário total a baixas velocidades.Para uso pesado, que é o padrão, a proteção térmica é definida para proteger tanto os motores de indução como os servomotores.Estes produtos são fabricados no Reino Unido e são concebidos para a produção de metaisO MRO Electric fornece uma garantia de 2 anos.SiemenseYaskawa.

Características

O módulo de accionamento de 400 V (de 380 V a 480 V ± 10%) da técnica de controlo SP4402 tem uma potência contínua máxima normal de 83 A. A potência nominal normal a 400 V é de 45 kW.A potência nominal do motor a 460 V é de 60 cvA corrente máxima normal do SP4402 é de 91 A.

Para trabalho pesado, a corrente de saída contínua máxima do Unidrive é de 74 A. A corrente de pico em circuito aberto em trabalho pesado é de 111 A e a corrente de pico em circuito fechado em trabalho pesado é de 129,5 A.A potência nominal a 400 V é de 37 kW e a potência do motor a 460 V é de 60 cv no modo pesado.

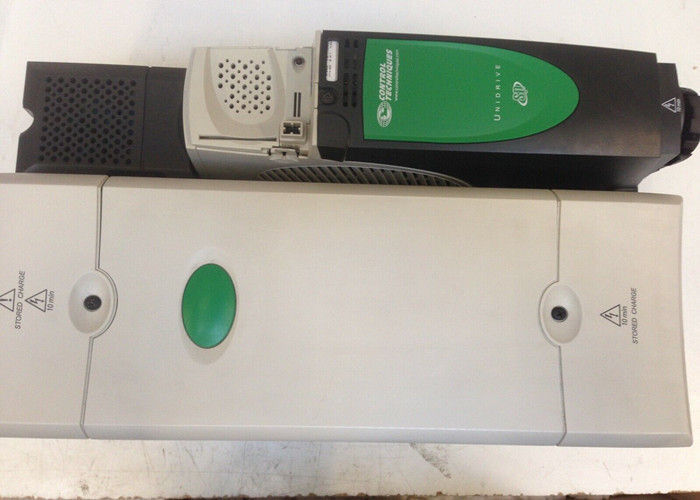

Na parte superior esquerda da frente do Control Techniques SP4402 está a conexão de alimentação AC. Ao lado da conexão de alimentação AC, à direita, estão as conexões de alimentação DC.O filtro EMC interno está sob a ligação de alimentação ACAs características inferiores da frente do Unidrive SP4402 são os conectores do motor e a resistência do travão.seguido pela área de ativação do modo CC de baixa tensão, localizada na parte inferior direita da frente.

Vantagens

As Técnicas de Controle SP4402 utilizam módulos opcionais para um desempenho ideal.Existem cinco módulos de opção de feedback, sete módulos de expansão de I/O de automação, 5 módulos de aplicação para automação e nove módulos de soluções Fieldbus.

Como utilizar um SP4402

O Control Techniques SP4402 é projetado para instalação em um gabinete.Características a considerar ao instalar são o tamanho e layout do recinto, a opção de soluções de montagem do módulo e como ele se encaixará no gabinete, as configurações de binário e, finalmente, a localização do terminal.A classificação de IP do SP4402 depende da instalação da unidade.

Existem medidas de protecção a considerar para a instalação, incluindo os níveis de umidade na área de instalação da unidade, incluindo a pulverização e a gotejamento de água, bem como a condensação.Outra consideração é a contaminação com materiais que são eletricamente condutores ou áreas empoeiradas que poderiam interferir com a capacidade do ventilador de arrefecerNão deve ser instalado em áreas que possam ter um fluxo de ar proibitivo ou exposição a gases corrosivos.A unidade de técnicas de controlo deve ser utilizada e armazenada nos intervalos especificados no manual do utilizador.
