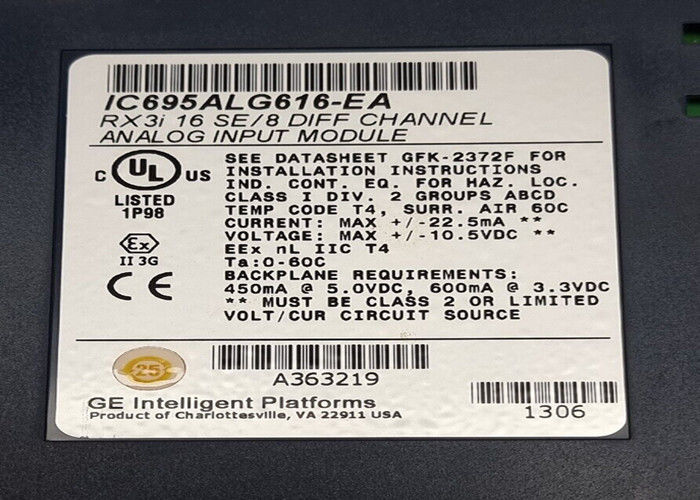

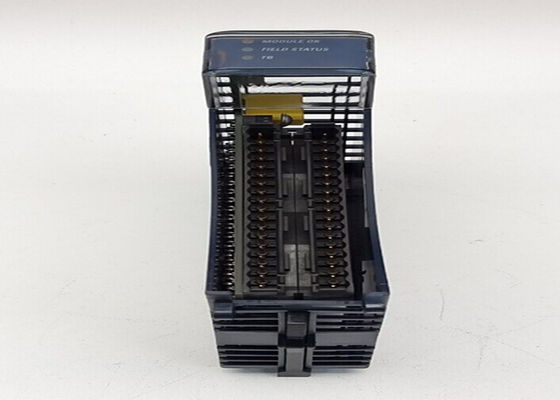

GE IC695ALG616 PACSystemsTM RX3i módulo de entrada analógico, corrente/voltagem, canal 16/8
Descrição do produto
O IC695ALG616 é um módulo de entrada analógica de 16/8 canais, não isolado, diferencial, tensão/corrente da série GE Fanuc RX3i.Este módulo fornece 16 canais de entrada de extremidade única ou 8 canais de entrada diferenciais. Este módulo deve estar localizado num Backplane Universal RX3i. Consulte as especificações para esta unidade na página do website do IC695ALG616.
O módulo IC695ALG616 é um módulo de entrada analógico que é fabricado na série RX3i PACSystems pela GE Fanuc Automation.Este módulo é um tipo específico de módulo que é um módulo analógico de entrada de corrente/voltagem diferencial não isolado que inclui 16 canais de entrada de extremidade única ou 8 canais de entrada diferencialPodem ser configuradas diferentes faixas de potência com cada um dos canais de entrada deste módulo e estas faixas são as faixas de corrente e tensão de 0 a 20 miliamperes, 4 a 20 miliamperes,e +/-20 miliampéries de corrente e +/-10 voltsEste módulo pode ser usado com um estilo de caixa, um estilo de caixa estendido, um estilo de mola ou um bloco terminal de estilo de mola estendido.O módulo de entrada analógica GE Fanuc Automation IC695ALG616 é instalado no RX3i Universal Backplane.
Algumas das funcionalidades incorporadas no módulo de entrada analógica GE Fanuc Automation IC695ALG616 são a calibração automática completa, uma funcionalidade de verificação de erros,e um recurso de detecção de circuito aberto para todas as entradas de tensãoO módulo também vem com um alarme alto, um alarme baixo, um alarme alto-alto e um alarme baixo-baixo, juntamente com um recurso de relatório de falhas selecionável por canal.O módulo de entrada analógica GE Fanuc Automation IC695ALG616 tem alarmes de taxa de mudança positiva e negativa e passa por uma calibração automática na partidaEste módulo suporta a inserção e remoção quentes do rack (inserção e remoção sob alimentação.) Este módulo funciona com uma gama de tensões de -10 a +10 Volts e uma gama de tensões de alimentação externa de 18 a 30 Volts.
Especificações
| Número da parte |
IC695ALG616
|
| Dimensões |
34 x 145 x 140 mm |
| Fabricante |
General Electric Multilin |
| Localização do fabrico |
Markham, Ontário, Canadá |
| Resolução e velocidade |
Zona 2 CE, ATEX C1D2 ABS, BV, DNV, GL, KRS, LR |
| Contagem e tipo de entrada analógica |
UL, UL HAZLOC |
| Angecy. |
UL, UL HAZLOC |
| Autorizações |
Zona 2 CE, ATEX C1D2 ABS, BV, DNV, GL, KRS, LR |
| Potência interna |
3.3V: 450 mA; 5V: 600 mA |
| Intervalo de corrente |
0-20 mA, 4-20 mA, +/-20 mA |
| Número de entradas |
16 de ponta única ou 8 de diferencial |
Características
- Tecnologia de alta velocidade e patenteada para um rendimento mais rápido
- Capacidade de troca a quente
- Uma variedade de faixas de tensão e capacidades de corrente para satisfazer as suas necessidades de aplicação.
Informações técnicas
| Intervalos de entrada |
Corrente: 0 a 20mA, 4 a 20mA, ±20mA Tensão: ±10V, 0 a 10V, ±5V, 0 a 5V, 1 a 5V |
| Requisitos de energia do plano de fundo |
ALG608: ALG616: ALG626:
ALG628:
|
200 mA no máximo @ 5,0V + 5% / -2,5%,
Máximo de 200 mA @ 3,3 V + 5% / - 3%
350 mA no máximo @ 5,0V + 5% / - 2,5%,
Máximo de 200 mA @ 3,3 V + 5% / - 3%
400 mA no máximo @ 5,0V + 5% / - 2,5%,
Máximo de 200 mA @ 3,3 V + 5% / - 3%
Máximo de 260 mA @ 5,0V + 5% / - 2,5%,
Máximo de 200 mA @ 3,3 V + 5% / - 3%
|
|
| Dissipação de energia dentro do módulo |
IC695ALG608: IC695ALG626: |
2.58 W máximo; IC695ALG616:
4.50 W no máximo; IC695ALG628:
|
4.25 W no máximo
2.83 W máximo
|
| Derrapagem térmica |
IC695ALG608 e ALG616: sem desratificação
O módulo IC695ALG626 não tem redução térmica no modo de tensão.
|
| Resolução |
ADC de 24 bits convertido em ponto flutuante ou inteiro |
| Formato de dados de entrada |
Configurável como um número inteiro IEEE de 32 bits ou 16 bits num campo de 32 bits |
| Opções de filtro |
8Hz, 12Hz, 16Hz, 40Hz, 200Hz, 500Hz |
| Comunicações HART |
Protocolo HART versão 5.0 suportado nos módulos IC695ALG626 e IC695ALG628. |
| Impedância de entrada |
> 100 kï¿1⁄2 voltagem de entrada |
| Resistência de entrada de corrente |
249 ± 1% |
| Tempo de detecção de circuito aberto |
1 segundo no máximo |
| Supervoltagem |
± 60 VDC contínuo, máximo |
| Supercorrente |
± 28 mA contínuo, máximo |
| Rejeição do ruído em modo normal em dB |
|
A 50 Hz |
A 60 Hz |
| Filtro de 8 Hz |
85 |
85 |
| Filtro de 12 Hz |
85 |
85 |
| Filtro de 16 Hz |
35 |
62 |
| Filtro de 40 Hz |
3 |
6 |
| Filtro de 200 Hz |
0 |
0 |
| 500 Hz |
0 |
0 |
| Rejeição de ruído do modo comum |
120dB mínimo @ 50/60 Hz com filtro de 8 Hz 110dB mínimo @ 50/60 Hz com filtro de 12 Hz |
| Transmissão transmissível em corrente contínua canal-canal |
-80 dB mínimos (modo único)
-80 dB mínimos (modo diferencial, comum aterrado)
-60 dB mínimos (modo diferencial, comum flutuante)
|
|
Bloco terminal de isolamento de tensão para
Plano traseiro/chassis
|
De potência não superior a 1000 W
250 VAC contínuo/1500 VAC durante 1 minuto
|
| |
|
|
|
|
|
|
Tempo de varredura do módulo analógico (em milissegundos)
Configuração do filtro
Filtro de 8 Hz
Filtro de 12 Hz
Filtro de 16 Hz
Filtro de 40 Hz
Filtro de 200 Hz
Filtro de 500 Hz [com detecção de filtragem e taxa desativada]
Configuração do filtro
Filtro de 8 Hz
Filtro de 12 Hz
Filtro de 16 Hz
Filtro de 40 Hz
Filtro de 200 Hz
Filtro de 500 Hz
[com filtragem e taxa
detecção desativada]
|
A varredura do módulo para sinais analógicos pode consistir em até quatro ciclos de aquisição. Cada ciclo inclui um conjunto específico de canais.
na varredura, a opção de filtro configurada e se os canais são analógicos ou HART.
|
| Número de ciclos de aquisição na digitalização (IC695ALG608/616/626/628- Ex e anteriores) |
| 1 |
2 |
3 |
4 |
| Análogo |
HART |
Análogo |
HART |
Análogo |
HART |
Análogo |
HART |
| 121 |
128 |
241 |
254 |
362 |
380 |
482 |
506 |
| 81 |
88 |
161 |
174 |
242 |
260 |
322 |
346 |
| 61 |
68 |
121 |
134 |
182 |
200 |
242 |
266 |
| 21 |
28 |
41 |
54 |
62 |
80 |
82 |
106 |
| 5 |
12 |
9 |
22 |
14 |
32 |
18 |
42 |
| 3 |
N/A |
5
A partir de 1 de janeiro de 2015
|
N/A |
7
[19]
|
N/A |
9
A partir de 1 de janeiro de 2015
|
N/A |
| Número de ciclos de aquisição na digitalização (C695ALG608/616/626/628- Fx e posteriores) |
| 1 |
2 |
3 |
4 |
| Análogo |
HART |
Análogo |
HART |
Análogo |
HART |
Análogo |
HART |
| 122 |
124 |
247 |
248 |
367 |
375 |
494 |
500 |
| 82 |
85 |
164 |
169 |
247 |
255 |
329 |
337 |
| 62 |
65 |
127 |
130 |
188 |
191 |
252 |
258 |
| 25 |
26 |
50 |
50 |
76 |
72 |
100 |
93 |
| 6 |
12 |
12 |
17 |
19 |
24 |
26 |
32 |
| 3 |
N/A |
7
A partir de 1 de janeiro de 2015
|
N/A |
11
[19]
|
N/A |
15
A partir de 1 de janeiro de 2015
|
N/A |
| Tempo de varredura dos dados HART (em segundos) |
A varredura de dados HART pode consistir em até quatro ciclos de aquisição (semelhantes, mas assíncronos ao tempo de varredura analógica).Tempo total de varredura HART depende do número de canais habilitados para HART dentro de um conjunto específico de canais, número de tentativas,
Ativação/desactivação das variáveis do slot e configuração e utilização dos comandos de pass-through.
|
| Canais em grupo habilitados para HART: |
Cada canal de dados HART atualiza cada: |
| Um. |
0.7 segundos (típico) |
| Dois. |
1.9 segundos (típico) |
| Três. |
30,0 segundos (típico) |
| Quatro. |
40,0 segundos (típico) |
|
Precisão calibrada na presença de interferências graves de RF
(IC 801-3, 10V/M),
A precisão pode ser degradada em ±1,5% do intervalo.
|
A partir de 13°C ∼ 33°C:
± 5 V, ± 10 V, ± 20 mA: 0,05% do intervalo.
0 a 10 V, 0 a 5 V, 1 a 5 V, 0 a 20 mA: 0,1% do intervalo.
4 a 20 mA: 0,125% do intervalo.
|
|
A partir de 0°C ∼ 60°C:
0 a 10 V, 0 a 5 V, 1 a 5 V: 0,2% do intervalo.
0 a 20 mA: 0,25% do intervalo.
4 a 20 mA: 0,3125% do intervalo.
± 5 V, ± 10 V: 0,1% ± 20 mA: 0,125% do intervalo.
|
| Intervalo de calibração |
O deslocamento pode ser aplicado como um ajuste periódico de calibração. |
