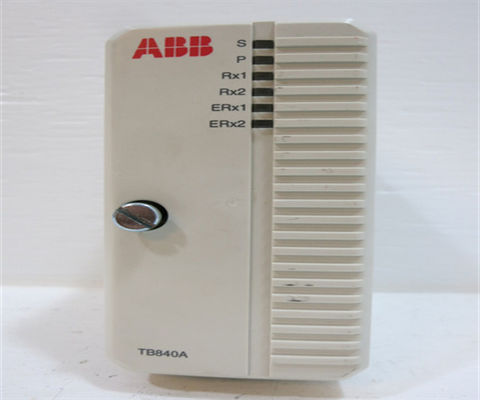

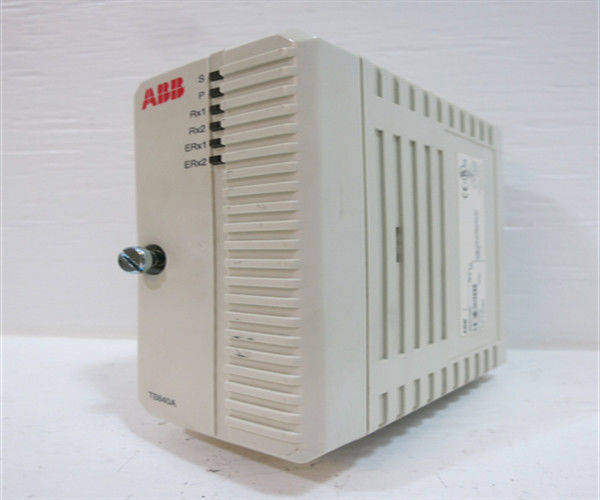

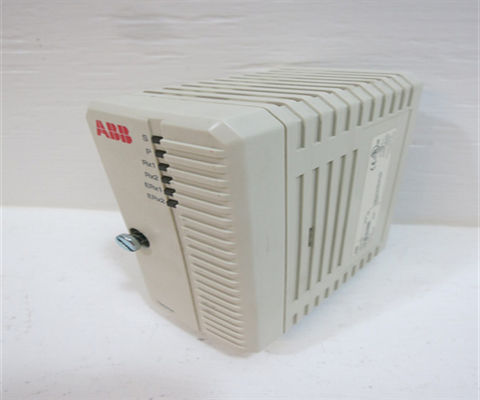

3BSE037760R1 ABB TB840A Modem de Aglomerado de Modulobus

O S800 I/O é um sistema de I/O de processo abrangente, distribuído e modular que comunica com controladores-mãe e PLCs através de ônibus de campo padrão da indústria.O Modem TB840 ModuleBus é uma interface de fibra óptica para o ModuleBus Óptico. O TB840A é utilizado em configurações de redundância onde cada módulo está ligado a diferentes linhas ópticas do ModuleBus, mas ligado ao mesmo ModuleBus elétrico.

O Modem ModuleBus possui uma interface Modulebus elétrica e óptica que são logicamente o mesmo bus.Um máximo de 12 módulos de E/S podem ser ligados ao ModuleBus elétrico e até sete clusters podem ser ligados ao ModuleBus de fibra ópticaA interface de fibra óptica destina-se à distribuição local de aglomerados de E/S e onde são necessários mais de 12 módulos de E/S numa estação de E/S.

Características e benefícios

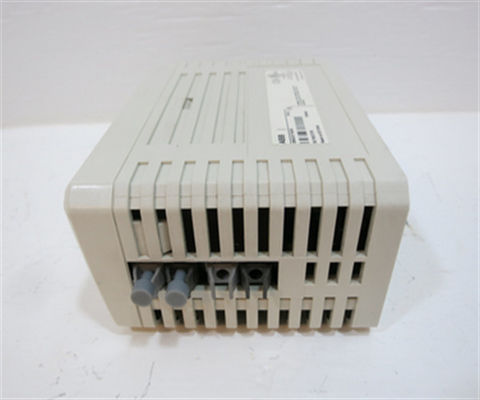

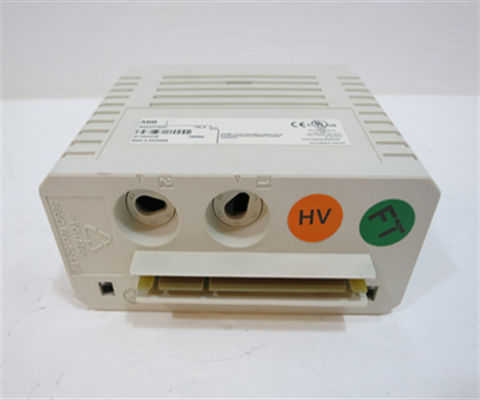

• 2 portas de fibra óptica para o ModuleBus óptico
• ModuleBus (elétrico) para os módulos de E/S
• Funções de supervisão do I/O ModuleBus e da fonte de alimentação
• Fornecimento de energia isolado para módulos de E/S
• TU840, MTU para o TB840/TB840A redundante, duplo ModuleBus
• TU841, MTU para TB840/TB840A redundante, ModuleBus único
• Potência de entrada fusionada
