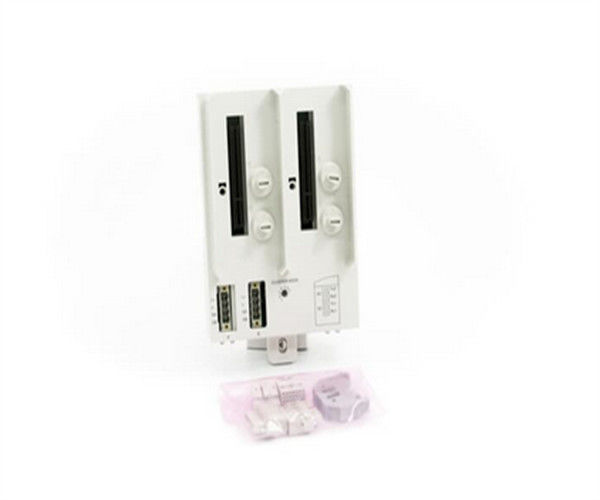

TU848 3BSE042558R1 Unidade de terminação do módulo ABB Módulo de alimentação redundante
Descrição
O TU848 é uma unidade de terminação de módulo (MTU) para configuração redundante do Modem de Modulebus Óptico TB840/TB840A.
A MTU é uma unidade passiva com conexões para alimentação de energia dupla (uma para cada modem), duplo ModuleBus elétrico, dois TB840/TB840A e um interruptor rotativo para configuração de endereço do cluster (1 a 7).
Duas teclas mecânicas são usadas para configurar a MTU para os tipos certos de módulos.As configurações podem ser alteradas com uma chave de fenda.
A unidade de terminação TU848 possui conexões de alimentação individuais e liga o TB840/TB840A à E/S redundante.A unidade de terminação TU849 possui conexões de alimentação individuais e liga o TB840/TB840A a E/S não redundantes.
Informações gerais
| Número do artigo |
3BSE042558R1 |
| Protocolo de comunicação |
Modulo de autocarro |
| Mestre ou escravo |
N/A |
| Redundância de linha |
- Sim, sim. |
| Redundância de módulos |
- Sim, sim. |
| Intercâmbio em quente |
- Não, não. |
| Tipo |
TB840/TB840A redundante, I/O redundante, potência dupla |
| Potência de entrada |
24 V de corrente (19,2 - 30 V) |
| Instalação |
Vertical ou horizontal |
Dados pormenorizados
| Conector |
N/A |
| Tipo de consumo de 24 V. |
N/A |
| Distribuição de corrente do ModuleBus |
Máximo 5 V 1,5 A
24 V 1,5 A |
| Chaves mecânicas |
36 combinações diferentes |
| Tamanhos de fio aceitáveis |
Sólido: 0,2 - 2,5 mm2
A partir de um ponto de fusão, o ponto de fusão é o ponto de fusão.
Torque recomendado: 0,5 Nm |
| Voltagem de isolamento nominal |
50 V |
| Tensão de ensaio dialética |
500 V de corrente |
| Dissipação de energia |
2.5 W |
Ambiente e certificação
| Marcação CE |
- Sim, sim. |
| Segurança elétrica |
EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
| Localização perigosa |
cULus Localização perigosa Classe 1 Zona 2, Zona 2 ATEX |
| Certificados marítimos |
ABS, BV, DNV-GL, LR |
| Temperatura, funcionamento |
0 a +55 °C (+32 a +131 °F), são emitidas homologações para temperaturas entre +5 e +55 °C |
| Temperatura e armazenagem |
-40 a +70 °C (-40 a +158 °F) |
| Umidade relativa |
5 a 95%, não condensante |
| Temperatura ambiente máxima |
55 °C (131 °F), para montagem vertical 40 °C (104 °F) |
| Classe de equipamento |
Classe I, em conformidade com a norma IEC 60536; (protecção da terra) |
| Protecção de entrada |
IP20 de acordo com a IEC 60529 |
| Conformidade com a RoHS |
DIRETIVA 2011/65/UE (EN 50581:2012) |
| Conformidade com os RAEE |
Diretiva 2012/19/UE |
Dimensões
| Largura |
124 mm (4,88 polegadas) |
| Altura |
186.5 mm (7,34 polegadas) incluindo fecho |
| Profundidade |
47 mm (1.85 polegadas) |
| Peso |
00,45 kg (0,99 lbs) |
Características e benefícios
• Conexão de alimentação dupla
• Um interruptor rotativo para a configuração de endereços de aglomerados
• A chave mecânica impede a inserção do tipo de módulo errado
• ModuleBus redundante
• Dispositivo de fixação ao carril DIN para bloqueio e aterragem
• Montagem no carril DIN
Perguntas frequentes:
P: Qual é a marca do produto?
R: A marca do produto é ABB.
P: Qual é o número de modelo do produto?
A: O número de modelo do produto é:TU848 3BSE042558R1.
P: Onde é fabricado o produto?
A: O produto é fabricado em FI.
Q: Quais são as condições de pagamento disponíveis?
R: Os termos de pagamento disponíveis são T/T, Western Union e PAYONEER.
P: Qual é o prazo de entrega do produto?
R: O prazo de entrega do produto é de 3 a 5 dias.
