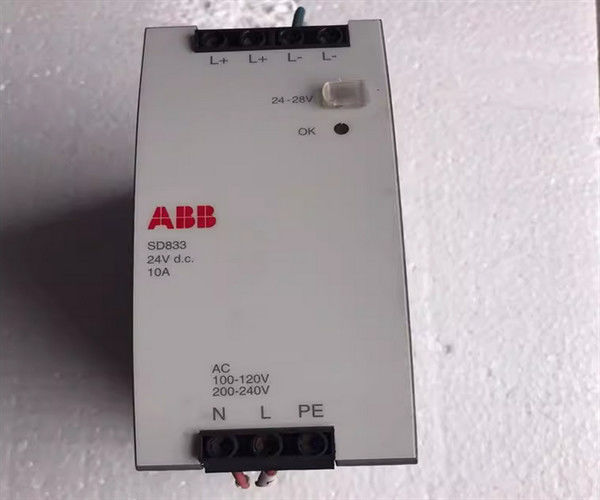

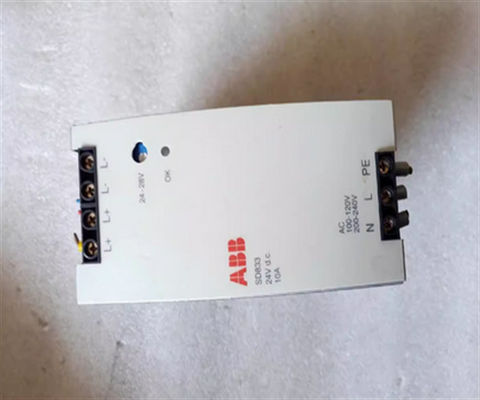

Dispositivo de alimentação, compatível com a ABB 3BSC610066R1 SD833
Descrição
The SD83x Power Supply Units are designed to meet all the applicable electrical safety data stated by the EN 50178 harmonized European Standard Publication and the additional safety and function data required by EN 61131-2 and UL 508.
Os circuitos de saída secundários são aceitos para aplicações SELV ou PELV. São Unidades de Fornecimento de Energia de modo de interruptor que convertem a tensão da rede em 24 volts dc.Estas fontes de alimentação podem ser utilizadas para aplicações não redundantes e redundantes.
As aplicações redundantes exigem unidades de votação de diodos SS823 ou SS832.Eles fornecem uma característica de início suaveA ligação de um SD83x não desencadeará fusíveis ou disjuntores de falha de terra.
Informações gerais
| Número do artigo |
3BSC610066R1 |
| Tipo |
Fornecimento de energia |
| Corrente de saída nominal |
10 A |
| Potência de saída nominal |
240 W |
| Tensão de saída nominal |
corrente contínua 24 V |
| Potência nominal de entrada |
447/514 VA |
| Voltagem de entrada, nominal |
100-120 V AC 200-240 V AC Entrada de seleção automática |
| Aplicações |
SELV e PELV |
| Eficiência |
91/91,6 % |
Dados pormenorizados
| Variação de tensão da corrente principal permitida |
100-120 V AC +-10 %, 200-240 V AC +-10 % |
| Frequência principal |
50 a 60 Hz +- 6% |
| Corrente de entrada de pico primária na potência |
< 10 A |
| Partilha de carga |
- |
| Relais de supervisão |
- Não, não. |
| Fator de potência (a potência de saída nominal) |
0.59/0.51 |
| Dissipação de calor |
24/22 W |
| Regulação da tensão de saída a corrente máxima |
< 70 mV / < 100 mV |
| Ripple (de pico para pico) |
< 50 mV |
| Tempo de retenção de tensão secundária em caso de apagão da rede |
46/47 ms |
| Corrente de saída máxima |
12 A A temperatura ambiente < 45 °C |
| Temperatura ambiente máxima |
55 °C |
| Fusível externo |
10-20 A |
| Secundário: curto-circuito |
14 a 18 A |
| Saída sobre a protecção da tensão |
< 39 V |
Ambiente e certificação
| Marcação CE |
- Sim, sim. |
| Segurança elétrica |
IEC 61131-2, UL 508, EN 50178 |
| Zona ATEX 2 |
- Não, não. |
| Zona IECEx 2 |
- Não, não. |
| Localização perigosa, classe 1 Div 2 |
- Não, não. |
| Certificação marítima |
DNV-GL, ABS |
| Classificação de protecção |
IP20 de acordo com a IEC 60529 |
| Atmosfera corrosiva ISA-S71.04 |
G2 |
| Grau de poluição |
Nível 2, IEC 60664-1 |
| Condições de funcionamento mecânico |
IEC 61131-2 |
| EMC |
EN 61000-6-4 e EN 61000-6-2 |
| Categorias de sobrevoltagem |
Categoria III de sobrevoltagem (IEC/EN 60664-1) |
| Classe de equipamento |
Classe 1 de acordo com a norma EN 50718; 3.56 |
| Conformidade com a RoHS |
DIRETIVA 2011/65/UE (EN 50581:2012) |
| Conformidade com os RAEE |
Diretiva 2012/19/UE |
Dimensões
| Largura |
60 mm (2.36") |
| Profundidade |
117 mm (4,61") |
| Altura |
124 mm (4,88") |
| Peso (lb) |
700 g (1,5 libras) |
| Espaçamento de montagem W mm |
15 mm (0,59") |
| Espaçamento de montagem H mm |
40 mm (1,57") |
Características e benefícios
- Instalação simples de trilhos DIN
- Equipamento de classe I (quando ligado à terra protetora, (PE))
- Categoria III de sobrevoltagem para ligação à corrente principal primária
Rede TN
- Separação protetora do circuito secundário do circuito primário
- Aceito para aplicações SELV e PELV
- A saída das unidades é protegida contra sobre corrente
(limite de corrente) e sobrevoltagem (OVP)
