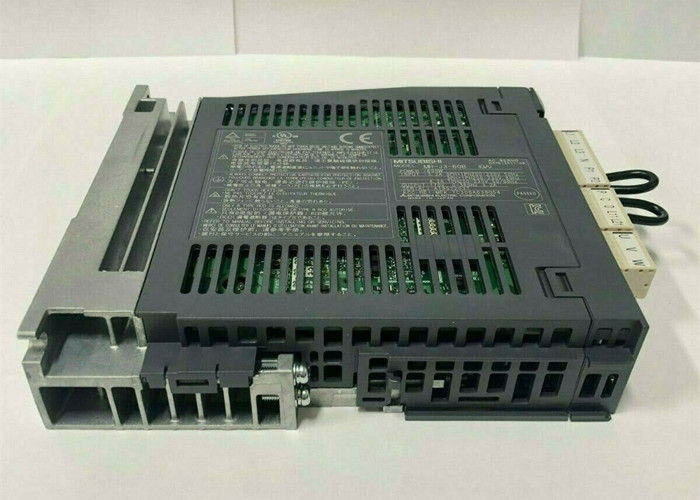

MITSUBISHI 600W MR-J3-60B-RJ004U5 AC Servo Motor Drive 3.2A Potência nominal 170V Voltagem
Descrição do produto:
A série MR-J3 de servos oferece tecnologia de ponta e operação fácil de usar, mantendo um design compacto.Características avançadas como um sistema de supressão de vibrações e ajuste automático em tempo real garantem um controle preciso do posicionamento com pouco atraso durante a instalaçãoAlém disso, os pequenos amplificadores de redução de tamanho de 40% são uma melhoria notável em comparação com as unidades anteriores.
Disponível em três versões diferentes, há um servo motor MR-J3 adequado para quase todas as situações.A linha MR-J3-A é perfeita para aplicações de sistemas convencionais e capaz de regular a velocidadePara uma versatilidade ainda maior, modelos MR-J3-A com uma opção EtherCAT estão disponíveis.A série MR-J3-B é feita para movimentos de vários eixos e integração com sistemas de automação em rede, enquanto um servoamplificador com posicionamento embutido (MR-J3-T) também está disponível.
Os sistemas de controle de movimento e controle de posicionamento da Mitsubishi Electric podem ser facilmente configurados com a série MR-J3 via plug and play.Estas unidades estão ligadas através de uma rede óptica de alta velocidade SSCNET III com um ciclo de apenas 0Atualmente, o MR-J3 está disponível com saídas que variam de 50W a 55kW, com unidades adicionais com saídas mais altas programadas para se juntar à linha em breve.
Especificações:
| Descrição |
O número de veículos aéreosé um Servo de Acionamento AC produzido pela Mitsubishi |
| Tipo de servomotor |
MR-J3 AC Servo Amplificador |
| Fase |
3 |
| Tensão de alimentação |
200 a 230 V ac |
| Potência |
600w |
| Input |
3.2A 3PH+1PH 200-230V 50 Hz
3PH+1PH 200-130V 60Hz
4.3A 1PH 200-130V 50/60 Hz
|
| Produção |
170 V 0-360 Hz 3,2 A |
Servoamplificadores
MR-J3-A/B/T
(tipo 200 V) |
10A
10B
10T |
20A
20B
20T |
40A
40B
40T |
60A
60B
60T |
70A
70B
70T |
100A
100B
100T |
200A
200B
200T |
350A
350B
350T |
500A
500B
500T |
700A
700B
700T |
| Fornecimento de energia |
Voltagem/frequência* |
3 fases 200-230 V AC, 50/60 Hz
1 fase 200-230 V AC, 50/60 Hz |
3 fases 200-230 V AC, 50/60 Hz |
| Fluctuação de tensão admissível |
3 fases 200-230V AC: 170-253V AC
1 fase 230V AC: 207-253V AC |
AC de 3 fases 170-253V |
| Fluctuação de frequência admissível |
Max. ± 5% |
| Sistema de controlo |
Sistema de controlo sinusoidal PWM/sistema de controlo de corrente |
| Freio dinâmico |
Construído |
| Funções de protecção |
Desligamento por sobrecorrência, desligamento por sobrevoltagem de regeneração, desligamento por sobrecarga (retransmissão térmica eletrónica), protecção contra o sobreaquecimento do servomotor, protecção contra falhas do codificador, protecção contra falhas de regeneração,Proteção contra baixa tensão / interrupção súbita de energia, protecção contra excesso de velocidade, protecção contra erros excessivos |
| Classificação de resfriamento/proteção |
Auto-refrigeração, aberta (IP00) |
Frio do ventilador, aberto (IP00) |
| Meio Ambiente |
Temperatura ambiente |
Função: 0-55°C (sem condensação);
Armazenagem: -20-65 °C (sem condensação) |
| Umidade relativa |
Função: 90% RH máximo (sem condensação);
Armazenamento: 90% RH max. (não condensado) |
| Elevação |
Max. 1000 m acima do nível do mar |
| Vibração |
Max. 5,9 m/s2 (0,6 G) |
| Peso [kg] |
0.8 |
0.8 |
1.0 |
1.0 |
1.4 |
1.4 |
2.3 |
2.3 |
4.6 |
6.2 |
Ervo Amplificadores
MR-J3-A4/B4/T4
(tipo de 400 V) |
60A4
60B4
60T4 |
100A4
100B4
100T4 |
200A4
200B4
200T4 |
350A4
350B4
350T4 |
500A4
500B4
500T4 |
700A4
700B4
700T4 |
11KA4
11KB4 |
15KA4
15KB4 |
22KA4
22KB4 |
| Fornecimento de energia |
Voltagem/frequência* |
3 fases 380-480V AC, 50/60Hz |
| Fluctuação de tensão admissível |
3 fases 323-528 V AC, 50/60 Hz |
| Fluctuação de frequência admissível |
Max. ± 5% |
| Sistema de controlo |
Sistema de controlo sinusoidal PWM/sistema de controlo de corrente |
| Freio dinâmico |
Construído |
Opção externa |
| Funções de protecção |
Desligamento por sobrecorrência, desligamento por sobrevoltagem de regeneração, desligamento por sobrecarga (retransmissão térmica eletrónica), protecção contra o sobreaquecimento do servomotor, protecção contra falhas do codificador, protecção contra falhas de regeneração,Proteção contra baixa tensão / interrupção súbita de energia, protecção contra excesso de velocidade, protecção contra erros excessivos |
| Classificação de resfriamento/proteção |
Auto-refrigeração, aberta (IP00) |
Frio do ventilador, aberto (IP00) |
| Meio Ambiente |
Temperatura ambiente |
Função: 0-55°C (sem condensação);
Armazenagem: -20-65 °C (sem condensação) |
| Umidade relativa |
Função: 90% RH máximo (sem condensação);
Armazenamento: 90% RH max. (não condensado) |
| Elevação |
Max. 1000 m acima do nível do mar |
| Vibração |
Max. 5,9 m/s2 (0,6 G) |
| Peso [kg] |
1.7 |
1.7 |
2.1 |
4.6 |
4.6 |
6.2 |
18 |
18 |
19 |
Destaques
-
Controladores de alta velocidade para tempos de posicionamento ultra-cortos; resposta de frequência de velocidade média 2100 Hz
-
Codificadores de alta resolução para constância de velocidade máxima (18 bits 262,144 P/rev)
-
Supressão avançada das vibrações para uma excelente adaptação às exigências da máquina
-
Autotuning para configuração e instalação extremamente rápidas
-
Relação custo/benefício ideal
-
Codificador de posição absoluta incluído como equipamento de série
-
Minimizar os custos gerais de fiação graças à configuração Plug & Play e à identificação automática do motor
-
Suporta padrões globais
