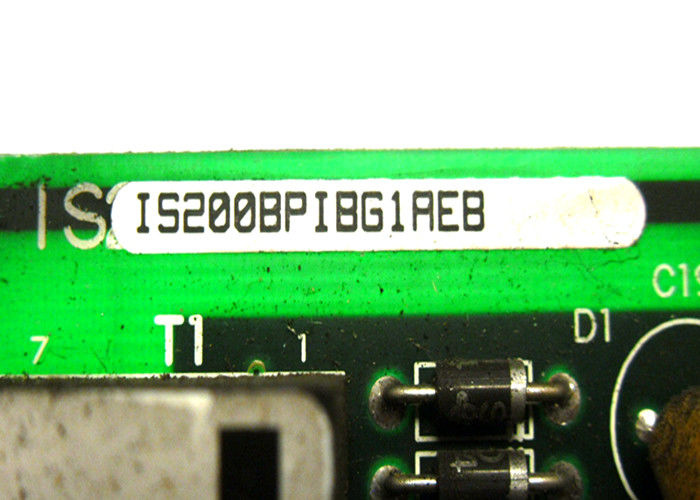

O modelo IS200BPIBG1AEB faz parte da série MK VI produzida pela General Electric

O modelo IS200BPIBG1AEB faz parte da série MK VI produzida pela General Electric.

Perguntas frequentes sobre o IS200BPIBG1AEB

Quantos conectores há no modelo IS200BPIBG1AEB?

Existem quatro tipos principais de conectores no modelo IS200BPIBG1AEB. Um PAPL, PBPL e PCPL ou Fase A Connector de Interface de Placa de Dirigente e DPAPL, DPBPL e PCPL ou 17,7 AC Power Connectors.PBPLOs conectores DPAPL, DPBPL e DPCPL têm dois pinos cada.Ver quadros 7, 5, 4 e 3 para as nomenclaturas e as suas funções.

Que tipo de modelo é a unidade IS200BPIBG1AEB?

O modelo IS200BPIBG1AEB é uma placa de interface de personalidade de ponte de acionamento IGBT. É usado para fornecer condicionamento de sinal que é necessário ao interagir e trabalhar com o conector O1.Ele usa sinais de controle digital de nível lógico para trabalhar com três a seis placas de feedback de Gate Driver / Shunt, bem como circuitos de feedback VCO isolados.

Descrição do produto

Modelo IS200BPIBG1AEB é um IGBT Drive Bridge Personality Interface Board fabricado pela General Electric e usado na série Mark VI IS2000.Fornecerá condicionamento de sinal para os sinais de controle digital de nível lógico do conector P1 para três ou potencialmente seis placas de feedback Gate Driver/Shunt, bem como circuitos de feedback VCO isolados., que, por sua vez, monitorará a ligação de CC e as tensões de saída de fase VBC e VAB.Outra característica do modelo IS200BPIBG1AEB é que ele pode capturar falhas descobertas pelas placas do Gate Driver e, em seguida, relata as informações de falhaOs sinais lógicos que são enviados para ou a partir da placa de Gate Drive conectada serão duplamente optoacoplados com uma tensão isolada de 5 V de alimentação intercalar que é derivada da alimentação de 17,7 Vac.

Existem seis fontes de alimentação disponíveis no modelo IS200BPIBG1AEB; estas fontes de alimentação são derivadas dos secundários de três transformadores, um por fase.Há uma tensão de corrente alternada de 17.7 Vac; este Vac é uma entrada de onda quadrada e será alimentado pelas primárias do transformador fornecidas pelo conector P1.Um segundo secundário também pode retificar e filtrar uma onda completa para fornecer uma tensão isolada de 12 V que é necessária pelo circuito de feedback de tensão VCOHá uma lógica de controlo no modelo BPIB que é 5 V e será fornecido através do conector P1.

Este modelo pode controlar falhas para os condutores de portão superior e inferior e é bloqueado individualmente por fase.As falhas de bloqueio associadas ao circuito do condutor serão anunciadas na linha de falha de fase P adequada.Para mais informações sobre os controles de falhas IS200BPIBG1AEB, ver a página 3 do manual de instruções GEI-100266.
