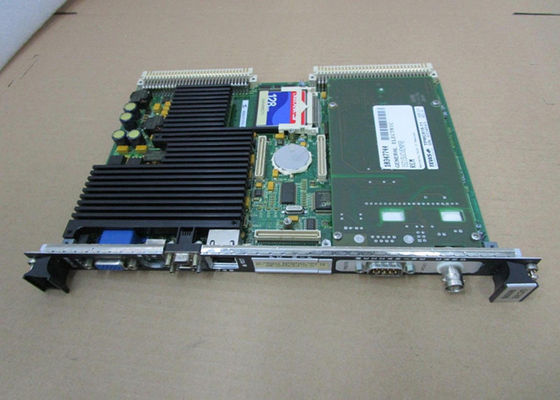

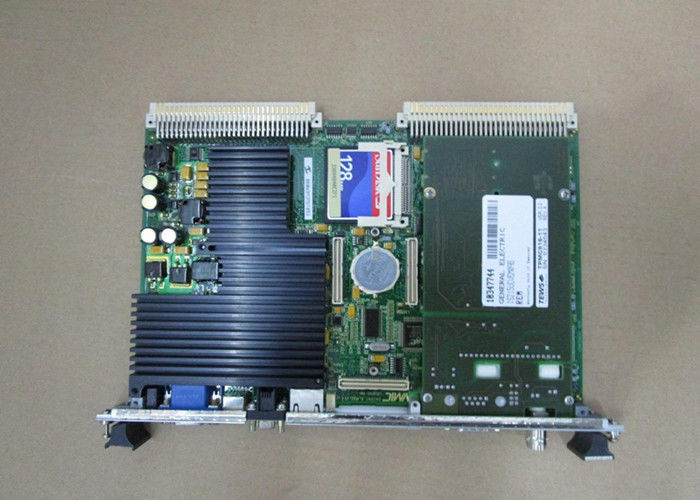

IS215UCVEM09 é um controlador padrão fabricado e projetado pela General Electric

IS215UCVEM09 é um controlador padrão fabricado e projetado pela General Electric

Especificações

Número da peça: IS215UCVEM09
Fabricante: General Electric
Série: Mark VI
Sistema operativo: QNX
Microprocessador: Intel Celeron 300 MHz
Programação: Bloco de controlo
Tipo de produto: Painel de controlo de unidade
Disponibilidade: em estoque
País de fabrico: Estados Unidos da América (EUA)

Descrição funcional

IS215UCVEM09 é um controlador padrão fabricado e projetado pela General Electric. É uma placa de slot único usando um processador Intel Celeron de 300 MHz com 16 MB de memória flash e 32 MB de DRAM.Uma única porta Ethernet 10BaseT/100BaseTX (RJ-45) fornece conectividade à caixa de ferramentas ou a outros dispositivos de controleO controlador é instalado em um rack Versa Modular Euro (VME) e se comunica com placas de E/S através do barramento VME.QNX, um sistema operacional multitarefa em tempo real projetado para aplicações industriais de alta velocidade e alta confiabilidade, serve como o sistema operacional (SO) controlador.A caixa de ferramentas do sistema de controlo é utilizada para carregar software específico para a aplicação do controlador (caixa de ferramentas)Três portas de comunicação permitem o acesso às interfaces do operador e da engenharia.

IS215UCVEM09 Operação

O software específico para o uso do controlador com vapor, gás, aeroderivados terrestres-marinos (LM) ou produtos de balanço de planta (BOP) é colocado nele.Se a recolha dos blocos for normal e os blocos tiverem um tamanho médio, pode executar até 100.000 degraus ou blocos por segundo.
O controlador pode sincronizar-se com o relógio da placa de comunicação VCMI com uma precisão de 100 microssegundos com a ajuda de uma interrupção externa do relógio.A placa de comunicação VCMI usa o barramento VME para enviar e receber dados externos para e do banco de dados do sistema de controle (CSDB) no controlador.
As entradas de processo e as saídas das placas de E/S compõem os dados num sistema simplex.saídas calculadas a serem votadas pelo hardware de saída, e os valores de estado interno que precisam ser trocados entre os controladores constituem os dados num sistema TMR.

Características

O componente é compatível com o sistema de controle Mark VI. É uma placa VME com uma única ranhura. O controlador tem duas portas RS-232C, uma porta Ethernet, uma porta USB e uma porta USB.com um comprimento de 80 mm ou mais, mas não superior a 150 mm,A placa inclui um processador de alta velocidade, memória flash e DRAM.
Este quadro recebe dados externos através do quadro de comunicações VCMI. Dependendo do sistema, os dados podem ser entregues ao quadro via processo I/O (simplex) ou I/O votado (TMR.)

Componentes do produto

Porta do monitor
Porta de teclado/rato
COM1 - Portão RS-232C para a configuração inicial do controlador
ETHERNET 1 - Porta Ethernet primária para comunicação EGD e configuração de caixa de ferramentas
LEDs de estado - VMEbus SYSFAIL, atividade do flash, estado de energia
LEDs de estado da Ethernet - Ativos (Pegando = Ativos), (Sólidos = Inactivos), Link (Amarela = 10BaseT), (Verde = 100BaseTX)
Interface DLAN COM 20020 controlador ARCNET

Interface DLAN

COM 20020 Controlador ARCNET, BNC 93 ohms, taxa de transferência - 5 Mbps

Arbitragem de ônibus: O cartão de controlador gerencia o acesso ao ônibus e a arbitragem entre vários módulos conectados ao VMEbus.
Interrupt Handling: Suporta solicitações de interrupção de dispositivos VMEbus e gerencia sua prioridade e resposta.As interrupções são importantes para aplicações em tempo real que exigem atenção imediata a determinados eventos ou dados.
Controle de transferência de dados: lida com transferências de dados entre o VMEbus e outros dispositivos, como memória, dispositivos de entrada/saída (I/O) ou outros sistemas de bus.Fornece os sinais e protocolos de controlo necessários para um intercâmbio de dados eficiente e fiável.
Geração de tempo: gera sinais de tempo necessários para o bom funcionamento do VMEbus. Estes sinais incluem sinais de relógio, cronometragem do ciclo do ônibus e sinais de controle do ônibus.
Suporte de protocolo: as placas de controle VME normalmente suportam vários protocolos VMEbus, como VME64x, VME320, ou VME64.,endereçamento, e tempo no VMEbus.
Conectividade de Backplane: A placa do controlador se conecta a um backplane VMEbus, que serve como a conexão física entre vários módulos em um sistema de computador.O cartão é projetado para caber em um slot VMEbus específico e se conecta ao plano de fundo através de conectores de borda.

Requisitos de potência

+5 V dc, 6,6 A típico, 8,6 A máximo
+12 V dc, 180 mA típico, 250 mA máximo
-12 V dc, 180 mA típico, 250 mA máximo

Características

Interface Ethernet primária: conector RJ-45 de par retorcido 10BaseT/100BaseTX
Memória: DRAM de 32 MB, módulo flash compacto de 16 MB, cache L2 de 128 KB, SRAM com bateria
Interface PROFIBUS: PROFIBUS DP classe principal 1
Portas COM: dois conectores D de 9 pinos em micro-miniatura

Características do sistema

Os sistemas de controlo de velocidade de pequenas turbinas exigem uma arquitetura de sistema simplificada.
O controle simplex é usado para economizar dinheiro e espaço. Em vez das placas terminais de tipo T maiores usadas nos sistemas TMR, placas terminais compactas montadas em trilhos DIN estão disponíveis.Uma vez que as placas de terminais do tipo D se conectam diretamente ao chassi de controlo para interfaçar com as placas de E/S, o IONet não é utilizado.

A WOC tem o maior estoque de peças de reposição do sistema de controlo de turbinas de gás distribuídas da GE.A nossa equipa de especialistas da WOC está feliz em ajudá-lo com qualquer das suas necessidades de automaçãoContacte-nos para saber os preços e disponibilidade de todas as peças e reparos.
