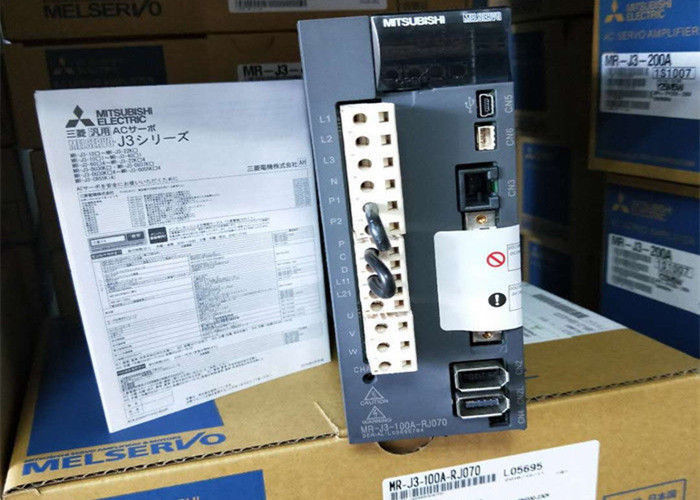

MITSUBISHI MR-J3-100A-RJ070 AC Servo Drive 400V 1KW Servo Amplificador







O servo AC de uso geral da série Mitsubishi MELSERVO-J3 tem desempenho e funções ainda mais elevados.Pode operar com os modos de comando alterados, por exemplo, controlo de posição/velocidade, controlo de velocidade/torque e controlo de binário/posição.não só o posicionamento preciso e o controlo suave da velocidade das máquinas-ferramenta e máquinas industriais gerais, mas também o controlo da linha e o controlo da tensãoUma vez que esta nova série tem a função de comunicação serial USB ou RS-422, um computador pessoal com o MR Configurator instalado ou similar pode ser utilizado para realizar a definição de parâmetros, operação de teste,Monitorização da exibição do estado, ajuste de ganho, etc. Com ajuste automático em tempo real, você pode ajustar automaticamente os ganhos do servo de acordo com a máquina.A simples adição de uma bateria ao servo amplificador constitui um sistema de detecção de posição absolutaIsto torna desnecessária a devolução da posição de origem em caso de ligação ou alarme, definindo uma posição de origem uma vez.

Servoamplificadores MR-J3-A/B/T (tipo 200 V)		10A 10B 10T	20A 20B 20T	40A 40B 40T	60A 60B 60T	70A 70B 70T	100A 100B 100T	200A 200B 200T	350A 350B 350T	500A 500B 500T	700A 700B 700T
Fornecimento de energia	Voltagem/frequência*	3 fases 200-230 V AC, 50/60 Hz 1 fase 200-230 V AC, 50/60 Hz					3 fases 200-230 V AC, 50/60 Hz
	Fluctuação de tensão admissível	3 fases 200-230V AC: 170-253V AC 1 fase 230V AC: 207-253V AC					AC de 3 fases 170-253V
	Fluctuação de frequência admissível	Max. ± 5%
Sistema de controlo		Sistema de controlo sinusoidal PWM/sistema de controlo de corrente
Freio dinâmico		Construído
Funções de protecção		Desligamento por sobrecorrência, desligamento por sobrevoltagem de regeneração, desligamento por sobrecarga (retransmissão térmica eletrónica), protecção contra o sobreaquecimento do servomotor, protecção contra falhas do codificador, protecção contra falhas de regeneração,Proteção contra baixa tensão / interrupção súbita de energia, protecção contra excesso de velocidade, protecção contra erros excessivos
Classificação de resfriamento/proteção		Auto-refrigeração, aberta (IP00)				Frio do ventilador, aberto (IP00)
Meio Ambiente	Temperatura ambiente	Função: 0-55°C (sem condensação); Armazenagem: -20-65 °C (sem condensação)
	Umidade relativa	Função: 90% RH máximo (sem condensação); Armazenamento: 90% RH max. (não condensado)
	Elevação	Max. 1000 m acima do nível do mar
	Vibração	Max. 5,9 m/s2 (0,6 G)
Peso [kg]		0.8	0.8	1.0	1.0	1.4	1.4	2.3	2.3	4.6	6.2





Destaques

• Controladores de alta velocidade para tempos de posicionamento ultra-cortos; resposta de frequência de velocidade média 2100 Hz

• Codificadores de alta resolução para constância de velocidade máxima (18 bits 262,144 P/rev)

• Supressão avançada das vibrações para uma excelente adaptação às exigências da máquina

• Autotuning para configuração e instalação extremamente rápidas

• Relação custo/benefício ideal

• Codificador de posição absoluta incluído como equipamento de série

• Minimizar os custos gerais de fiação graças à configuração Plug & Play e à identificação automática do motor

• Suporta padrões globais







MR-J3-10A	MR-J3-20A	MR-J3-40A	MR-J3-60A	MR-J3-70A	MR-J3-1000A
MR-J3-200A	MR-J3-350A	MR-J3-500A	MR-J3-700A	MR-J3-10B	MR-J3-20B
MR-J3-40B	MR-J3-60B	MR-J3-70B	MR-J3-100B	MR-J3-200B	MR-J3-350B
MR-J3-500B	MR-J3-700B	MR-J3-10A1	A partir de 1 de janeiro de 2014:	MR-J3-40A1	MR-J3-60A1
