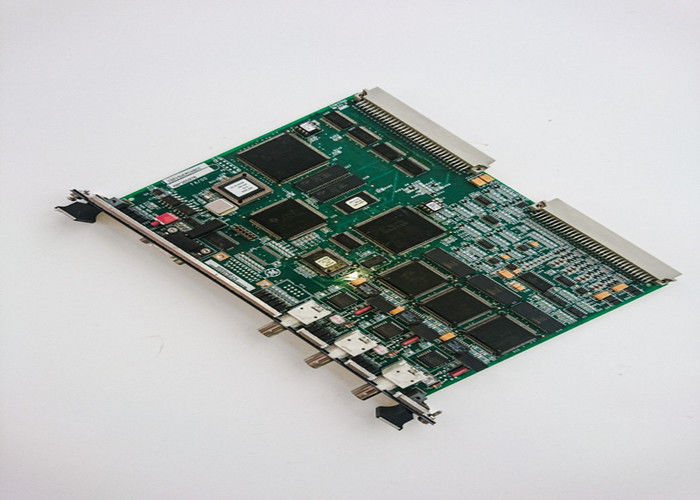

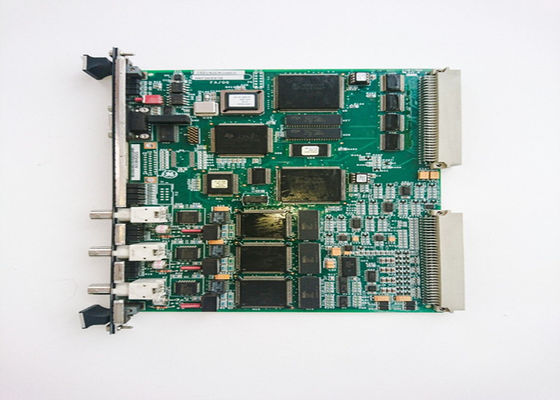

GE FANUC IS215VCMIH2 - VME BUS MASTER CONTROLLER BOARD,6U alta placa VME, 0,787 polegadas de largura

GE FANUC IS215VCMIH2 - VME BUS MASTER CONTROLLER BOARD,6U alta placa VME, 0,787 polegadas de largura

Especificações

Número da peça: IS215VCMIH2
Fabricante: General Electric
Série: Mark VI
Tipo de produto: Placa de controlo principal
Tipo de placa: placa VME de 6U de altura, 0,787 polegadas de largura
Processador: TMS320C32 Processador de sinal digital de 32 bits
Memória: memória de duas portas
Disponibilidade: em estoque
País/Região de Fabricação: Estados Unidos
Manual: Marca VI_GEH-6421_guia do sistema Vol_II

Descrição funcional

O IS215VCMIH2 é um VME Bus Master Controller Board fabricado e projetado pela General Electric como parte da série Mark VI usada em sistemas de controle de turbinas a gás.O VCMI serve tanto como a interface de comunicação para a rede de controle do sistema, também conhecido como IONet e a interface para comunicação entre o controlador e as placas de E/S.O VCMI lida com as IDs de todas as placas no rack e suas placas terminais correspondentes como o mestre do ônibus VME nos racks de controle e I / OO controlador e as placas do processador de E/S podem comunicar entre si em ambas as direcções graças à placa VCMI.são comunicados através da porta Ethernet do controladorA porta Genius do controlador pode ser utilizada para ligar PLC I/O adicionais ao sistema.O sistema utiliza uma variante de baixa tensão da fonte de alimentação comum VME rack e é alimentado por 24 V dc.

Figura 1: Placas VCMI, versões de rede única e tripla

Três configurações de sistema simples usando o VCMI com I/O local e distante são mostradas na figura.O condicionamento do sinal nas placas terminais do tipo DIN é sempre o mesmo que nas placas terminais do tipo TNo entanto, as placas não suportam o TMR, e há diferenças no número de entradas e saídas, bem como nas regras de aterragem.O espaço é conservado através da utilização de blocos terminais de alta densidade do Euro-Bloco que são montados permanentementeOs terminais nos blocos podem acomodar até dois fios # 14 ou um fio # 12. O tamanho de fio mais comum é # 18 AWG.

Fig. 2: Configurações de sistemas simplex com E/S local e remoto

Na primeira ilustração, um sistema minúsculo, toda a I/O é colocada no rack de controle VME,Eliminar a necessidade de quaisquer racks de E/S remotosO VCMI tem três portas IONet, com uma para cada um dos três canais (R, S e T).Embora muitos racks de I/O sejam suportados por uma IONetEm relação às placas e pontos de E/S, todos os canais de E/S (R, S e T) são idênticos.

Figura 3: Configurações do sistema TMR com E/S local e remoto

Diagnóstico:

Os sistemas de vigilância e de alerta estão instalados para os autocarros internos de alimentação de +5 V, 12 V, 15 V e 28 V. Exceto a fonte de alimentação de 28 V, que tem uma configuração de alarme de 5,5%,As configurações do alarme são personalizáveis e muitas vezes definidas em 3O módulo de distribuição de energia (PDM), ligado através do J301, tem os seus sinais de diagnóstico verificados também.duas entradas analógicas de 5 V dc diferenciais, falha no solo e sobre/abaixo de tensão no autocarro P125 V, e entradas digitais.

Instalação:

O controlador e um VCMI são os dois componentes que compõem um módulo de controlo.incluindo o rack do integrador GE Fanuc mostrado na figura que acompanha e os dois tamanhos de rack Mark VI mostrados na secção intitulada "VCMI - Bus Master Controller"." Somente módulos autônomos com E/S remota são usados no rack GE Fanuc mais curto. Racks Mark VI mais longos que suportam tanto E/S local quanto remoto estão disponíveis.Um ventilador de refrigeração é posicionado acima ou abaixo do controlador, dependendo de qual rack está sendo utilizadoUma placa VDSK também é necessária para o módulo de controlo autônomo utilizado com um rack de um integrador GE Fanuc, a fim de fornecer energia ao ventilador e identificar o rack através de uma ligação ID.

Fig. 4: Controlador típico montado num rack com quadro de comunicação

A WOC tem o maior stock dePeças de substituição da GE Speedtronic Mark VI. Nós também podemos reparar suas placas defeituosas. WORLD OF CONTROLS também pode fornecer não utilizados e reconstruídos com garantia. Nossa equipe de especialistas está disponível 24 horas por dia para apoiar suas necessidades OEM.A nossa equipa de peritosWOCPara obter preços e disponibilidade de peças e reparos, entre em contato com a nossa equipa por telefone ou e-mail.
