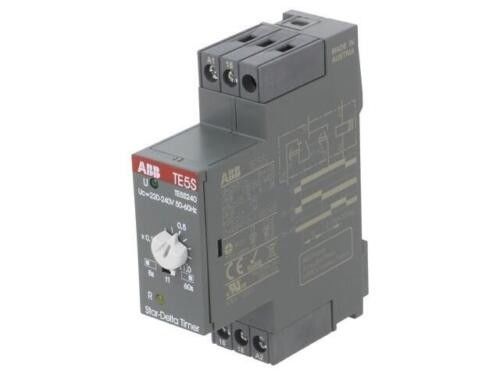

ABB TE5S-240 1SBN020010R1003 temporizador eletrônico

Quantidade mínima de encomenda: 1 peça

Número pautal aduaneiro: 85364900

Ficha de dados, informação técnica:1SBC100122C0202_Ch04

Largura líquida do produto: 23 mm

Profundidade / comprimento líquido do produto: 75 mm

Altura líquida do produto: 85 mm

Peso líquido do produto: 0,08 kg

Número de contatos principais NC: 0

Número de contatos auxiliares NO: 1

Número de contatos auxiliares NC: 1

Voltagem nominal de funcionamento: circuito auxiliar 240 V

Frequência nominal (f): Circuito auxiliar 50 / 60 Hz

Circuito de controlo 50 / 60 Hz

Corrente térmica convencional no ar livre (Ith): conforme IEC 60947-5-1, Θ = 40 °C 10 A

Corrente operacional nominal AC-15 (Ie):

(24 / 127 V) 5 A

(220 / 240 V) 4 A

(380 / 400 V) 3 A

Dispositivos de protecção contra curto-circuito: fusíveis gG tipo 10 A

Corrente operacional nominal DC-13 (Ie): (24 V) 4 A

Frequência máxima de comutação mecânica: 720 ciclos por hora

Voltagem nominal do circuito de controlo (Uc): 50 Hz / 60 Hz 220... 240 V AC

Consumo da bobina:

Valor médio de retenção 50 Hz 6,5 V·A

Valor médio de retenção 60 Hz 6,5 V·A

Circuito auxiliar de capacidade de ligação:

Flexível com extremo de cabo 0,75... 2,5 mm2

Cabos rígidos 1/2 x 1... 2,5 mm2

Grau de proteção: conforme IEC 60529, IEC 60947-1, EN 60529 Terminais auxiliares IP20

Tipo de terminais: terminais de parafuso

Adequado para:

Resistência a choques conforme IEC 60068-2-27:

Impulso semisino durante 11 ms, direcção do choque: A 20 m/s2

Pulso semisino durante 11 ms, direcção do choque: B 15 m/s2

Impulso semisino durante 11 ms, direcção do choque: C 20 m/s2

Modelo de comunicação de dados sobre minerais de conflito (CMRT):

Declaração REACH:

Informações da RoHS:

Estatuto da RoHS: em conformidade com a Diretiva 2011/65/UE da UE

RAEE B2C / B2B: Empresas a Empresas

Categoria RAEE: 5. Equipamento pequeno (sem dimensão externa superior a 50 cm)

Informações sobre o recipiente

Pacote Nível 1 Unidades: caixa 1 peça

Pacote Nível 1 Largura: 23 mm

Pacote Nível 1 Profundidade / comprimento: 75 mm

Embalagem Nível 1 Altura: 85 mm

Pacote Nível 1 Peso bruto: 0,08 kg

Pacote Nível 1 EAN: 3471522121677
