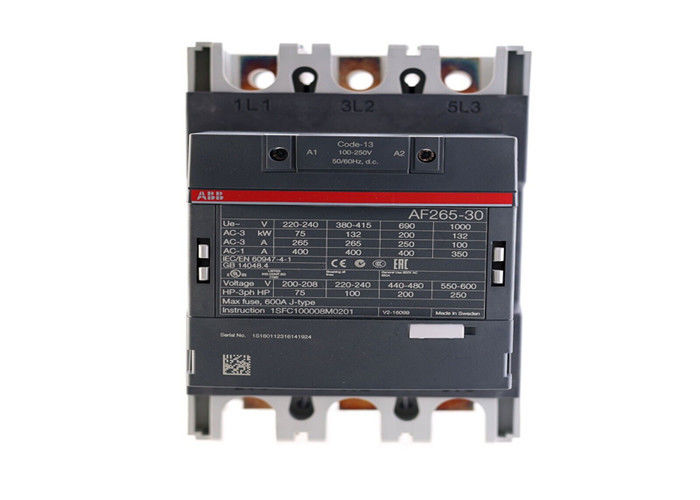

O AF265-30-11-13 é um contador de 3 polos - 1000 V IEC ou 600 V UL com contatos auxiliares pré-montados



Dimensões
Largura líquida do produto:
140 mm
Profundidade / comprimento líquido do produto:
180 mm
Altura líquida do produto:
225 mm
Peso líquido do produto:
30,9 kg








Técnico
Número de contactos principais NO:
3
Número de contatos principais NC:
0
Número de contatos auxiliares NO:
1
Número de contatos auxiliares NC:
1
Voltagem operacional nominal:
Circuito principal 1000 V
Frequência nominal (f):
Circuito principal 50 / 60 Hz
Corrente térmica de ar livre convencional (Ith):
Conforme a norma IEC 60947-4-1, contadores abertos Θ = 40 °C 400 A
Corrente operacional nominal AC-1 (Ie):
(1000 V) 40 °C 350 A
(1000 V) 55 °C 300 A
(1000 V) 60 °C 300 A
(1000 V) 70 °C 240 A
(690 V) 40 °C 400 A
(690 V) 55 °C 350 A
(690 V) 70 oC 290 A
Corrente operacional nominal AC-3 (Ie):
(415 V) 55 °C 265 A
(440 V) 55 °C 265 A
(500 V) 55 °C 250 A
(690 V) 55 °C 250 A
(1000 V) 55 °C 113 A
(380 / 400 V) 55 °C 265 A
(220 / 230 / 240 V) 55 °C 265 A
Potência operacional nominal AC-3 (Pe):
(415 V) 132 kW
(440 V) 160 kW
(500 V) 160 kW
(690 V) 200 kW
(1000 V) 160 kW
(380 / 400 V) 132 kW
(220 / 230 / 240 V) 75 kW
Capacidade de ruptura nominal AC-3:
8 x Ie AC-3
Capacidade de produção nominal AC-3:
10 x Ie AC-3
Dispositivos de protecção contra curto-circuito:
gG Tipo de fusíveis 500 A
Capacidade nominal de resistência a corrente de curta duração a baixa tensão (Icw):
a 40 °C, em ar livre, a partir de um estado frio 10 s 2120 A
a 40 °C, em ar livre, a partir de um estado frio 15 min 400 A
a 40 °C, em ar livre, a partir de um estado frio 1 min 865 A
a 40 °C, em ar livre, a partir de um estado frio 1 s 2650 A
a 40 °C, em ar livre, a partir de um estado frio 30 s 1224 A
Capacidade máxima de ruptura:
cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 440 V 3800 A
cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 690 V 3300 A
Frequência máxima de comutação elétrica:
(AC-1) 300 ciclos por hora
(AC-2 / AC-4) 150 ciclos por hora
(AC-3) 300 ciclos por hora
Corrente operacional nominal DC-1 (Ie):
(110 V) 2 polos em série, 40 °C 350 A
(220 V) 3 polos em série, 40 °C 350 A
Corrente operacional nominal DC-3 (Ie):
(110 V) 2 polos em série, 40 °C 350 A
(220 V) 3 polos em série, 40 °C 350 A
Corrente operacional nominal DC-5 (Ie):
(110 V) 2 polos em série, 40 °C 350 A
(220 V) 3 polos em série, 40 °C 350 A
Voltagem de isolamento nominal (Ui):
ac. à IEC 60947-4-1 e VDE 0110 (Grupo C) 1000 V
ac. conforme a UL/CSA 600 V
Voltagem nominal de resistência ao impulso (Uimp):
Circuito principal 8 kV
Durabilidade mecânica:
5 milhões
Frequência máxima de comutação mecânica:
300 ciclos por hora
Limites de funcionamento da bobina:
(de acordo com a IEC 60947-4-1) 0,85 x Uc Min. ... 1,1 x Uc Max. (a θ ≤ 70 °C)
Voltagem nominal do circuito de controlo (Uc):
50 Hz 100... 250 V
60 Hz 100... 250 V
Função de CC 100... 250 V
Consumo da bobina:
Mantenha-se a uma tensão máxima de circuito de controlo nominal 50 Hz 17,5 V·A
Mantenha-se a uma tensão máxima de 60 Hz 17,5 V·A
Mantenha a tensão máxima. Tensão nominal do circuito de controlo DC 4,5 W
Tire-in a máxima tensão nominal do circuito de controlo 50 Hz 385 V·A
Tire-in a máxima tensão nominal do circuito de controlo 60 Hz 385 V·A
Tensião nominal do circuito de controlo DC 410 W
Tempo de operação:
Entre a descarga de energia da bobina e a abertura de contacto sem contacto 37... 47 ms
Entre a energização da bobina e o fechamento do contato sem contacto 25... 55 ms
Capacidade de ligação Circuito principal
Flexível 2 x 70... 185 mm2
Cabos rígidos de alumínio 1 x 185... 240 mm2
Cabos rígidos cu 2 x 70... 185 mm2
Circuito auxiliar de capacidade de ligação:
Flexível com ferrule 2x 0,75... 2,5 mm2
Flexível com ferrule isolado 2x 0,75... 2,5 mm2
Flexível 2x0,75... 2,5 mm2
Sólido 2 x 1... 4 mm2
De dimensões não superiores a 50 mm
Grau de protecção:
Acordar com a IEC 60529, IEC 60947-1, EN 60529 Terminais de bobina IP20
ac. à IEC 60529, IEC 60947-1, EN 60529 Terminais principais IP00
Tipo de terminal:
Circuito principal: barras





UL/CSA Técnico

Tamanho NEMA:
5
NEMA de corrente contínua:
270 A
Classificação de potência NEMA:
(200 V AC) Três fases 75 HP
(230 V AC) Três fases 100 HP
(460 V AC) Três fases 200 HP
(575 V AC) Três fases 200 HP
Voltagem máxima de funcionamento UL/CSA:
Circuito principal 1000 V
Classificação de utilização geral UL/CSA:
(600 V AC) 350 A
Classificação de potência UL/CSA:
(200 V AC) Três fases 75 cv
(208 V AC) Três fases 75 cv
(220... 240 V AC) Três fases 100 cv
(440... 480 V AC) Três fases 200 cv
(550... 600 V AC) Três fases 250 cv

Ambiente

Temperatura do ar ambiente:
Próximo do contador equipado com um relé O/L térmico (0,85... 1,1 Uc) -25... 50 °C
Próximo do contador sem relevo O/L térmico (0,85... 1,1 Uc) -40... 70 °C
Próximo do contador para armazenagem a -40... 70 °C
Altitude máxima de operação admissível:
Sem Derating 3000 m
