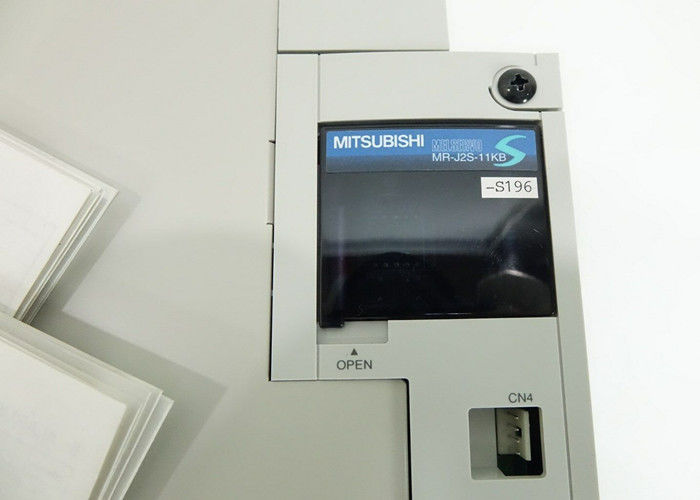

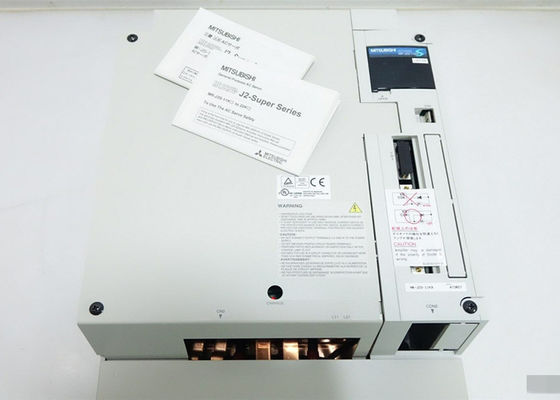

MITSUBISHI MR-J2S-11KB Industrial Servo Amplificador 400V Módulo de Potência de Entrada 11kW Capacidade

MITSUBISHI MR-J2S-11KB Industrial Servo Amplificador 400V Módulo de Potência de Entrada 11kW Capacidade

Descrição do produto:

O MR-J2S-11KB é um Mitsubishi MITSUBISHI Servo Drive que foi projetado para uso geral com 400V AC. É um servo amplificador AC que faz parte da série MELSERVO-J2-Super.Este servo amplificador é compatível com o MITSUBISHI Servo Drive (400V AC) 100V/200V AC.

O MR-J2S-11KB tem uma potência nominal de 11kw e é compatível com a SSCNET. Isso significa que ele é capaz de se comunicar com outros dispositivos integrados na rede SSCNET.Este servo-acionamento está equipado com uma fonte de alimentação que funciona a 200 VAC e é compatível com motores como o HA-LFS801 e o HA-LFS12K1.



Características:

Os detalhes deste produto são os seguintes: O número de peça atribuído a este artigo é MR-J2S-11KB, também referido como MRJ2S11KB.Este módulo é um servo amplificador e pode comunicar através da rede SSCPara fornecer uma visão mais detalhada deste produto, descrevemos as suas especificações em conformidade:- Tipo de módulo: Servo Amplificador - Comunicação: SSC NETWORK - Tensão/Frequência: 200V AC - Potência de saída: 11KW Como destacado acima, este módulo opera em 200V AC e tem uma potência de saída de 11KW.Este módulo também pertence à categoria dos servoamplificadores e pode comunicar através da SSC NETWORKSeu número de peça é MRJ2S11KB, também conhecido como MR-J2S-11KB.

Parâmetros técnicos:

Tensão/frequência: 1-fase 200 a 230VAC 50/60Hz

Fluctuação de tensão admissível: 1-fase 170 a 253VAC

Fluctuação de frequência admissível: ± 5% no máximo

Consumo de energia (W): 50

Tensão/frequência (nota 1): de 3 fases 200 a 230VAC 50/60Hz (nota 2)

Fluctuação de tensão admissível: de 3 fases 170 a 253 VAC

Fluctuação de frequência admissível: ± 5% no máximo

Sistema de controlo PWM de ondas sinusoidais/sistema de controlo de corrente

Construído (Nota 3)

Opção externa

Desligamento por sobrecorrência, desligamento por sobrevoltagem de regeneração, desligamento por sobrecarga (electrónica térmica), proteção contra sobreaquecimento do servomotor, proteção contra falhas do codificador, proteção contra falhas da regeneração,Protecção contra baixa tensão/desligamento súbito de energia, protecção contra excesso de velocidade, protecção contra erros excessivos

Aproximadamente 10 Mpps

Auto-refrigeração, aberta (IP00)

Frio do ventilador, aberto (IP00)

Temperatura ambiente: 0 a 55°C (32 a 131°F) (sem congelamento), armazenamento: ¥20 a 65°C (¥4 a 149°F) (sem congelamento)

Humidade ambiente: 90% RH máximo (não condensante), armazenamento: 90% RH máximo (não condensante)

Atmosfera: Dentro de casa (sem luz solar direta); sem gases corrosivos, inflamáveis, névoa de óleo ou poeira

Altura: 1000 m ou menos acima do nível do mar

Vibração: 5,9 m/s2 no máximo

kg [lb]	1.7 (3.7)	2.0 (4.4)	2.0 (4.4)	4.9 (10.8)	7.2 (15.9)	15 (33)	16 (35.3)	20 (44.1)

Alimentação do circuito principal: Tensão/frequência (nota 1) -

Fluctuação de tensão admissível -

Fluctuação de frequência admissível -

Fornecimento de energia do circuito de controlo: Tensão/frequência -

Fluctuação de tensão admissível -

Fluctuação de frequência admissível -

Consumo de energia (W) -

Massa: kg [lb] -



Aplicações:

O servo AC de uso geral da série Mitsubishi MELSERVO-J2-Super possui desempenho e funções ainda mais elevados em comparação com a série MELSERVO-J2.Pode ser ligado a um controlador de sistema de servo ou a um dispositivo semelhante através de um autocarro serial (SSCNET) e lê dados de posição diretamente para executar a operação.

Usando dados de uma unidade de comando, a velocidade e a direção de rotação do servomotor podem ser controladas e o posicionamento de precisão pode ser executado.Para proteger o transistor de potência no circuito principal da sobrecorrente devido a aceleração/desaceleração súbita ou sobrecarga, um limite de binário é imposto ao servoamplificador pelo circuito da pinça.

A nova série possui uma função de comunicação serial RS-232C que permite a utilização de um computador pessoal equipado com o MR Configurator (software de configuração servo) para realizar a definição de parâmetros,operação de ensaio, monitorização de exibição de estado, ajuste de ganho, etc. O ajuste automático em tempo real permite o ajuste automático dos ganhos de servo de acordo com a máquina.

O servomotor da série MELSERVO-J2-Super está equipado com um codificador de posição absoluta com uma resolução de 131072 pulsos/rev, garantindo um controlo mais preciso do que o da série MELSERVO-J2.Adicionar uma bateria ao servo amplificador cria um sistema de detecção de posição absoluta, tornando desnecessária a devolução da posição de origem no momento da ligação ou da ocorrência de alarme, definindo uma posição de origem uma vez.
