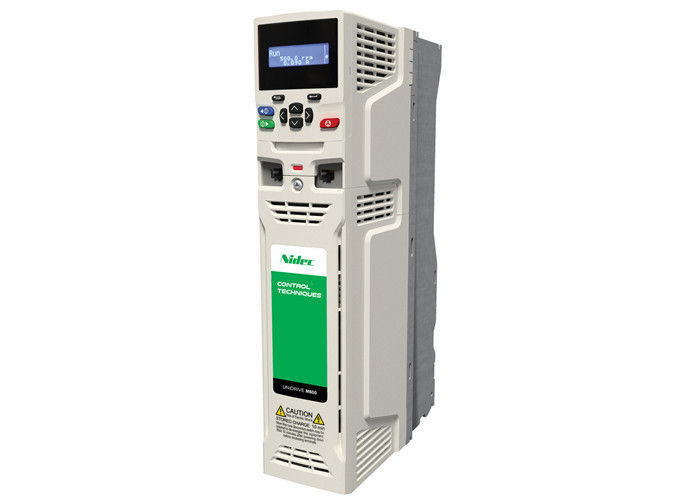

Técnicas de controlo Nidec Emerson M700 Unidrives M701-07200750A Inversor de CA industrial

Especificações

Técnicas de controle:M701-07200750A
Modelo completo: M701-07200750A10100AB100
Fabricante:Técnicas de Controle

Tensão de entrada (Vca): 200/240 ±10%
Serviço Pesado - Corrente Contínua Máxima (A): 75
Serviço Pesado - Potência do Eixo do Motor (kW): 18,5
Serviço Pesado - (Potência do Eixo do Motor (hp): 25
Serviço normal - Corrente contínua máxima (A): 94
Serviço normal - Potência do eixo do motor (kW): 22
Serviço normal - (potência do eixo do motor (hp): 30

Descrição

A família de drives Unidrive M700 fornece controle de motor de alto nível para aplicações de indução de malha fechada, megnet permanente e servo.Esses inversores são altamente flexíveis, operando de 0,75 kW a 2,8 MW (1 a 4.200 HP) a 200 V/400 V/575 V/690 V.Embora seja capaz de controlar 1,5 eixos, o motor pode ser compatível com vários tipos de codificadores e resolvedores para maximizar o desempenho de feedback.

Teclados

Teclado remoto
Todos os recursos do CI-Keypad LCD, mas montável remotamente.Isto permite uma montagem flexível na parte externa de um painel e atende IP66 (NEMA 4)

Teclado KI
Teclado LCD multilíngue de texto simples com até 4 linhas de texto para descrições detalhadas de parâmetros e dados, para uma melhor experiência do usuário

KI-Teclado RTC
Todos os recursos do KI-Keypad, mas com relógio em tempo real operado por bateria.Isso permite a marcação precisa da hora dos eventos, auxiliando no diagnóstico

Inversor CA Unidrive M700 - Desempenho líder de classe de servo motor de indução e ímã permanente, com Ethernet em tempo real

Modo de controle

• Controle de motor de indução vetorial ou V/Hz em malha aberta
• Controle de fluxo de rotor de malha aberta para motores de indução (RFC-A)
• Controle de motor de ímã permanente de malha aberta (RFC-S)
• Controle de fluxo de rotor de malha fechada para motores de indução (RFC-A)
• Controle de motor de ímã permanente de malha fechada (RFC-S)
• Conversor de qualidade de energia Active Front End (AFE)

Características padrão

Inteligência:

• CLP integrado
• Controlador de movimento avançado

Comunicações a bordo:

• M700 e M702 – Ethernet
• M701-RS485

Opinião:

• 2 x entradas de codificador
• 1 x saída de codificador simulado

Segurança da máquina:

• M700 e M701 - 1 x terminal Safe Torque Off (STO)
• M702 – 2 terminais STO

Teclado:Sem teclado como padrão

Slots de opções:3

Clonagem de parâmetros via:

• Ferramentas para PC
• Cartão inteligente
• cartão SD

• O M700 adiciona Ethernet integrada, feedback de posição abrangente e controle de alto desempenho de servomotores dinâmicos de ímã permanente
• Atualização totalmente compatível para usuários existentes do Unidrive SP

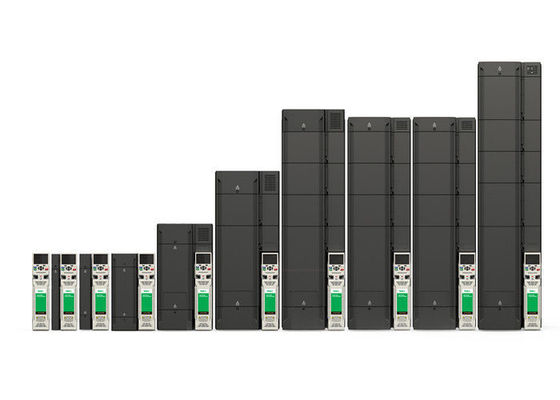

Modelos de AC DRIVE M701-074

Especificações do inversor CA M700
