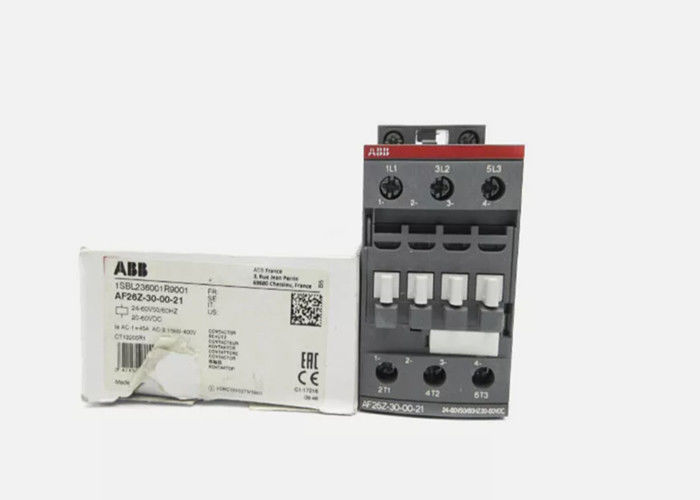

ABB AF26Z-30-00-21 O AF26Z-30-00-21 é um contador de 3 polos - 690 V IEC ou 600 UL com terminais de parafuso

ABB AF26Z-30-00-21 O AF26Z-30-00-21 é um contator de 3 pólos - 690 V IEC ou 600 UL com terminais de parafuso


Informações gerais


Encomenda
Quantidade mínima de pedido:
1 pedaço
Número de tarifa alfandegária:
85364900





Dimensões
Largura líquida do produto:
45mm
Profundidade/comprimento líquido do produto:
86 milímetros
Altura líquida do produto:
86 milímetros
Peso líquido do produto:
0,35kg




Técnico
Número de contatos principais NÃO:
3
Número de Contatos Principais NC:
0
Número de Contatos Auxiliares NÃO:
0
Número de Contatos Auxiliares NC:
0
Padrões:
IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 Nº 60947-4-1
Tensão operacional nominal:
Circuito Principal 690 V
Frequência nominal (f):
Circuito de Controle 50/60 Hz
Circuito Principal 50/60 Hz
Corrente Térmica Convencional ao Ar Livre (Ith):
conta.conforme IEC 60947-4-1, contatores abertos Θ = 40 °C 50 A
Corrente Operacional Nominal AC-1 (Ie):
(690 V) 40 °C 45 A
(690 V) 60 °C 40 A
(690 V) 70 °C 32 A
Corrente Operacional Nominal AC-3 (Ie):
(415 V) 60 °C 26 A
(440 V) 60 °C 26 A
(500 V) 60 °C 23 A
(690 V) 60 °C 17 A
(380/400 V) 60 °C 26 A
(220/230/240 V) 60 °C 26 A
Corrente Operacional Nominal AC-3e (Ie):
(415 V) 60 °C 26 A
(440 V) 60 °C 26 A
(500 V) 60 °C 23 A
(690 V) 60 °C 17 A
(380/400 V) 60 °C 26 A
(220/230/240 V) 60 °C 26 A
Potência Operacional Nominal AC-3 (Pe):
(400 V) 11 kW
(415 V) 11 kW
(440 V) 15 kW
(500 V) 15 kW
(690 V) 15 kW
(380/400 V) 11 kW
(220 / 230 / 240 V) 6,5 kW
Potência operacional nominal AC-3e (Pe):
(415 V) 11 kW
(440 V) 15 kW
(500 V) 15 kW
(690 V) 15 kW
(380/400 V) 11 kW
(220 / 230 / 240 V) 6,5 kW
Corrente nominal de baixa tensão suportável de curto período (Icw):
a 40 °C Temp ambiente, ao ar livre, a partir de um estado frio 10 s 350 A
a 40 °C Temp ambiente, ao ar livre, a partir de um estado frio 15 min 50 A
a 40 °C, temperatura ambiente, ao ar livre, a partir de um estado frio 1 min 150 A
a 40 °C de temperatura ambiente, ao ar livre, de um estado frio 1 s 700 A
a 40 °C Temp ambiente, ao ar livre, a partir de um estado frio 30 s 225 A
Capacidade Máxima de Quebra:
cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 440 V 500 A
cos phi=0,45 (cos phi=0,35 para Ie > 100 A) a 690 V 200 A
Frequência máxima de comutação elétrica:
(AC-1) 600 ciclos por hora
(AC-2 / AC-4) 150 ciclos por hora
(AC-3) 1200 ciclos por hora
Corrente operacional nominal DC-1 (Ie):
(110 V) 2 pólos em série, 40 °C 45 A
(110 V) 2 pólos em série, 60 °C 40 A
(110 V) 2 pólos em série, 70 °C 32 A
(110 V) 3 polos em série, 40 °C 45 A
(110 V) 3 polos em série, 60 °C 40 A
(110 V) 3 polos em série, 70 °C 32 A
(220 V) 3 polos em série, 40 °C 45 A
(220 V) 3 polos em série, 60 °C 40 A
(220 V) 3 polos em série, 70 °C 32 A
(72 V) 1 pólo, 40 °C 45 A
Mostre mais
Corrente operacional nominal DC-3 (Ie):
(110 V) 2 pólos em série, 40 °C 45 A
(110 V) 2 pólos em série, 60 °C 40 A
(110 V) 2 pólos em série, 70 °C 32 A
(110 V) 3 polos em série, 40 °C 45 A
(110 V) 3 polos em série, 60 °C 40 A
(110 V) 3 polos em série, 70 °C 32 A
(220 V) 3 polos em série, 40 °C 45 A
(220 V) 3 polos em série, 60 °C 40 A
(220 V) 3 polos em série, 70 °C 32 A
(72 V) 1 pólo, 40 °C 45 A
Mostre mais
Corrente operacional nominal DC-5 (Ie):
(110 V) 2 pólos em série, 40 °C 45 A
(110 V) 2 pólos em série, 60 °C 40 A
(110 V) 2 pólos em série, 70 °C 32 A
(110 V) 3 polos em série, 40 °C 45 A
(110 V) 3 polos em série, 60 °C 40 A
(110 V) 3 polos em série, 70 °C 32 A
(220 V) 3 polos em série, 40 °C 20 A
(220 V) 3 polos em série, 60 °C 20 A
(220 V) 3 polos em série, 70 °C 20 A
(72 V) 1 polo, 40 °C 20 A
Mostre mais
Tensão nominal de isolamento (Ui):
conta.conforme IEC 60947-4-1 690 V
conta.para UL/CSA 600 V
Tensão nominal suportável ao impulso (Uimp):
6kV
Frequência máxima de comutação mecânica:
3600 ciclos por hora
Tensão nominal do circuito de controle (Uc):
50 Hz 24 ... 60 V
60 Hz 24 ... 60 V
Operação CC 20 ... 60 V
Tempo de operação:
Entre a desenergização da bobina e o fechamento do contato NC 13 ... 98 ms
Entre a desenergização da bobina e a abertura do contato NA 11 ... 95 ms
Entre a energização da bobina e a abertura do contato NC 38 ... 90 ms
Entre a energização da bobina e o fechamento do contato NA 40 ... 95 ms
Montagem em trilho DIN:
TH35-15 (trilho de montagem 35 x 15 mm) conforme.conforme IEC 60715
TH35-7.5 (trilho de montagem de 35 x 7,5 mm) conforme.conforme IEC 60715
Montagem por Parafusos (não fornecidos):
2 x parafusos M4 colocados diagonalmente
Circuito principal de capacidade de conexão:
Flexível com ponteira 1/2x 1,5 ... 10 mm²
Flexível com ponteira isolada 1x 1,5 ... 10 mm²
Flexível com ponteira isolada 2x 1,5 ... 4 mm²
Sólido Rígido 1/2x 2,5 ... 4 mm²
Rígido Trançado 1/2x 2,5 ... 10 mm²
Circuito de controle de capacidade de conexão:
Flexível com ponteira 1/2x 0,75 ... 2,5 mm²
Flexível com ponteira isolada 1x 0,75 ... 2,5 mm²
Flexível com ponteira isolada 2x 0,75 ... 1,5 mm²
Sólido Rígido 1/2x 1 ... 2,5 mm²
Rígido Trançado 1/2x 1 ... 2,5 mm²
Comprimento de descascamento do fio:
Circuito de Controle 10 mm
Circuito Principal 14 mm
Grau de proteção:
conta.conforme IEC 60529, IEC 60947-1, EN 60529 Terminais de bobina IP20
conta.conforme IEC 60529, IEC 60947-1, EN 60529 Terminais Principais IP20
Tipo de Terminal:
Terminais de parafuso


Técnico UL/CSA

Tamanho NEMA:
1
Classificação de corrente contínua NEMA:
27A
Classificação de potência NEMA:
(115 V CA) Monofásico 2 HP
(200 V CA) Trifásico 7-1/2 HP
(230 V CA) Monofásico 3 HP
(230 V CA) Trifásico 7-1/2 HP
(460 V CA) Trifásico 10 HP
(575 V CA) Trifásico 10 HP
Tensão máxima de operação UL/CSA:
Circuito Principal 600 V
Classificação de uso geral UL/CSA:
(600 V CA) 45 A
Classificação de potência UL/CSA:
(120 V CA) Monofásico 2 CV
(200 ... 208 V CA) Trifásico 7-1/2 HP
(220 ... 240 V CA) Trifásico 7-1/2 HP
(240 V CA) Monofásico 3 CV
(440 ... 480 V CA) Trifásico 15 cv
(550 ... 600 V CA) Trifásico 20 CV
Capacidade de conexão do circuito principal UL/CSA:
Sólido Rígido 1/2x 14-10 AWG
Rígido Trançado 1/2x 14-8 AWG
Circuito de controle de capacidade de conexão UL/CSA:
Sólido rígido 1/2x 18-14 AWG
Fio rígido trançado 1/2x 18-14 AWG
Torque de aperto UL/CSA:
Circuito de controle 11 pol·lb
Circuito Principal 22 pol·lb

Ambiental

Temperatura ambiente:
Perto do contator equipado com relé térmico O/L -25 ... 60 °C
Perto do contator sem relé térmico O/L -40 ... 70 °C
Perto do contator para armazenamento -60 ... +80 °C
Resistência Climática:
Categoria B de acordo com IEC 60947-1 Anexo Q
Altitude operacional máxima permitida:
Sem desclassificação 3.000 m
Resistência ao choque de acordo com IEC 60068-2-27:
Fechado, direção de choque: B1 25 g
Aberto, direção de choque: B1 5 g
Direção de choque: A 30 g
Direção de choque: B2 15 g
Direção de choque: C1 25 g
Direção de choque: C2 25 g
Resistência a vibrações:
4g Posição Fechada e 2g Posição Aberta 5 ... 300 Hz

Conformidade Material

Modelo de Relatório de Minerais de Conflito (CMRT):
9AKK108467A5658
Declaração REACH:
2CMT2021-006202
Informações RoHS:
2CMT2021-006277
Status RoHS:
Seguindo a Diretiva da UE 2011/65/UE
Lei de Controle de Substâncias Tóxicas - TSCA:
2CMT2023-006525
REEE B2C/B2B:
De empresa para empresa
Categoria REEE:
5. Equipamento pequeno (sem dimensão externa superior a 50 cm)

Valor Circular

Instruções de fim de vida útil:
1SBC101080M6801

Transparência ecológica

Declaração Ambiental de Produto - EPD:
1SBD250584E4000
2TFP200036A1001

Certificados e Declarações

Certificado ABS:
ABS_20-2060694-PDA
Certificado BV:
BV_2634H24898C0
Certificado CB:
CB_SE-112316
Certificado CCC:
CCC_2010010304445623
Certificado CQC:
CQC2010010304445623
CQC2020010304294316
Declaração de Conformidade - CCC:
2020980304001254
2020980304001052
Declaração de Conformidade - CE:
1SBD250000U1000
Declaração de Conformidade - UKCA:
1SBD250031U1000
Certificado DNV:
DNV_TAE00001AF-4
Certificado EAC:
EAC_RU_FRME77B03447
Certificado GOST:
GOST_POCCFR.ME77.B07175.pdf
Certificado KC:
KC_HW02016-15001C
Certificado LR:
LRS_LR23403517TA-02
Certificado RINA:
RINA_ELE240318XG
Certificado RMRS:
RMRS_1802705280
Certificado UL:
UL-US-2150887-5
UL-CA-2142658-5
Cartão de listagem UL:
E312527

Informações do contêiner

Unidades de nível 1 do pacote:
caixa 1 peça
Largura do pacote nível 1:
87 milímetros
Profundidade/comprimento do nível 1 do pacote:
87 milímetros
Altura do pacote nível 1:
47mm
Peso bruto do pacote nível 1:
0,35 kg
EAN de nível 1 do pacote:
3471523114111
Unidades de nível 2 do pacote:
caixa 21 peças
Largura do pacote nível 2:
250 milímetros
Profundidade/comprimento do nível 2 do pacote:
300 milímetros
Altura do pacote nível 2:
315 milímetros
Peso bruto do pacote nível 2:
15,75kg
Unidades de nível 3 do pacote:
1080 peças

Classificações

Código de classificação de objetos:
P
ETIM 4:
EC000066 - Contator magnético, comutação CA
ETIM 5:
EC000066 - Contator magnético, comutação CA
ETIM 6:
EC000066 - Contator de potência, comutação CA
ETIM 7:
EC000066 - Contator de potência, comutação CA
ETIM 8:
EC000066 - Contator de potência, comutação CA
eClass:
V11.0: 27371003
UNSPSC:
39121529
Código de categoria granular IDEA (IGCC):
4758 >> Contatores Iec
Número E (Finlândia):
3706273
Número E (Suécia):
3211376
