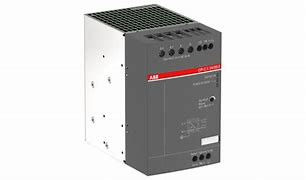

ABB CP-C.1 24 10.0 Módulo de alimentação ABB Novo Original

ABB CP-C.1 24 10.0 Módulo de alimentação ABB Novo Original

Descrição:

Tipo de produto alargado: CP-C.1 24/10.0
ID do produto: 1SVR360663R1001
EAN: 4013614503825
Descrição do catálogo: CP-C.1 24/10.0 Fornecimento de energia In:100-240VAC/90-300VDC Saída: DC 24V/10A

Descrição longa: O CP-C.1 24/10.0 é uma fonte de alimentação da gama CP-C.1. A fonte de alimentação do modo de interruptor primário oferece uma ampla gama de entrada de 85-264 V AC e 90-300 V DC,tensão de entrada nominal 110-240 V ACA potência de saída nominal é de 240 W, a corrente de saída nominal é de 10 A a uma tensão de saída de 24 V DC.

A tensão de saída é ajustável numa faixa de 22,5 a 28,5 V DC.A fonte de alimentação fornece uma característica de saída U/I com uma reserva de marcha de até 50% e permite uma operação paralela para aumentar a capacidade e permitir a redundância. Outras características são: correcção do factor de potência conforme a EN 61000-3-2.

Encomenda

Quantidade mínima de encomenda: 1 peça
Número da pauta aduaneira: 85044095
Downloads Populares

Ficha de dados, informação técnica: 2CDC114100D0201
Instruções e manuais: 1SVC360560M0000

Dimensões

Largura líquida do produto: 60 mm
Altura líquida do produto: 129,4 mm
Profundidade líquida do produto / comprimento:136 mm
Peso líquido do produto: 1,07 kg

Informações sobre o recipiente

Embalagem Nível 1 Largura: 90 mm
Pacote Nível 1 Profundidade / comprimento: 168 mm
Embalagem Nível 1 Altura: 160 mm

Pacote Nível 1 Peso bruto: 1,21 kg
Pacote Nível 1 EAN: 4013614503825
Pacote Nível 1 Unidades: caixa 1 peça

Função técnica:

Fonte de alimentação do modo de interrupção
Número de fases: 1

Voltagem nominal de entrada (UIN):
100... 240 V AC
90... 300 V DC

Voltagem de entrada (Uin):
85... 264 V AC
90... 300 V DC

Corrente de entrada típica:

(115 V AC) 2,3 A
(230 V AC) 1,2 A

Tempo de espera: (230 V AC) min. 40 ms
Frequência nominal (f): 50 / 60 Hz
Limites de frequência nominal: 45... 65 Hz
Característica de saída: curva característica U/I com reserva de marcha
Potência de saída nominal: 240 W

Potência de saída: 240 W
Voltagem de saída nominal: 24 V DC
Voltagem de saída (Uout): 24 V DC

Corrente de saída nominal:
-25 °C... +40 °C 15 A
-25 °C... +60 °C 10 A
Corrente de saída: 10 A

Corrente de saída máxima (Iout): 15 A
Voltagem nominal de resistência ao impulso (Uimp):
Circuito de entrada / circuito de saída 4 kV
Circuito de entrada / PE 4 kV

Circuito de entrada / contato de relé 4 kV
Circuito de saída / PE 0,5 kV
Circuito de saída 0,5 kV

Voltagem de isolamento nominal (Ui):
Circuito de entrada / circuito de saída 300 V
Circuito de entrada / PE 300 V
Circuito de entrada / contato de relé 300 V
Circuito de saída / PE 50 V

Grau de protecção:
Casas IP20
Terminais IP20
Grau de poluição: 2

Circuito de entrada de capacidade de ligação:
Flexível com ferrule 0,5... 2,5 mm2
Flexível 0,5... 2,5 mm2
Rígido 0,5... 4 mm2

Circuito de saída de capacidade de ligação:
Flexível com ferrule 0,5... 2,5 mm2
Flexível 0,5... 2,5 mm2
Rígido 0,5... 4 mm2

Torque de aperto:
Circuito auxiliar 0,5 N·m
Circuito de controlo 0,9 N·m
Circuito de entrada 0,5 N·m
Circuito de saída 0,5 N·m

Duração de descolagem do fio:
Circuito auxiliar de 8 mm
Circuito de entrada 8 mm
Circuito de saída 8 mm

Recomendado para o motorista de parafusos:
Circuito de entrada/circuito de saída PH1
Circuito de entrada / circuito de saída 0,8 x 4

Distância mínima de montagem:

Placa de condução elétrica, horizontal 25 mm
Tabela de condução elétrica, vertical 25 mm
Outro dispositivo do mesmo tipo, horizontal 25 mm
Outro dispositivo do mesmo tipo, vertical 25 mm
Posição de montagem: Posição 1 7
Instalação no carril DIN:

TH35-15 (35 x 15 mm) de acordo com a IEC 60715
TH35-7.5 (35 x 7,5 mm) de acordo com a IEC 60715

Padrões:

Classificação do produto107.1
IEC/EN 63000
IEC/EN 61000-6-2
Classificação de equipamento
IEC/EN 61204
UL 508

IEC/EN 61010-1
UL 61010-1
UL 61010-2-201
UL/CSA Técnico

Circuito de entrada de capacidade de ligação UL/CSA:
Flexível com ferrule 20-12 AWG
Flexível 20-12 AWG
20-10 AWG rígido

Circuito de saída de capacidade de ligação UL/CSA:
Flexível 20-12 AWG
20-10 AWG rígido
Torque de aperto UL/CSA:
Circuito de entrada 4,4 in·lb
Circuito de saída 4,4 in·lb

Compatibilidade eletromagnética
Descarga eletrostática (Imunidade ESD) conforme IEC 61000-4-2: Descarga de ar de nível 4 15 kV
Nível 4 Descarga de contacto 8 kV

Imunidade ao campo electromagnético irradiado conforme IEC 61000-4-3: Nível 3 10 V/m
Equipamento de transmissão elétrica rápida (imunidade contra explosões) conforme a norma IEC 61000-4-4:

Nível 4 sinal de porta de alimentação 4 kV
Imunidade contra sobretensões conforme IEC 61000-4-5:
Nível 4 Linha para solo 4 kV
Nível 4 Linha a linha 2 kV

Imunidade contra perturbações conduzidas, conforme IEC 61000-4-6: Nível 3 10 V
Compatibilidade eletromagnética (EMC):
Imunidade - Classe B
Emissão - Classe B

Ambiente

Temperatura do ar ambiente: operação -25... +70 °C
Armazenamento -40... +85 °C
Altitude máxima de operação admissível: 5000 m
Resistência ao calor húmido conforme IEC 60068-2-30: ensaio Db: 55°C, 2 ciclos

Resistência a choques conforme IEC 60068-2-27: 30 g 3 choques 6 ms
Resistência às vibrações: ±0,15 mm 10... 58 Hz
10 ciclos de varredura cada eixo: 2g 58... 150 Hz
