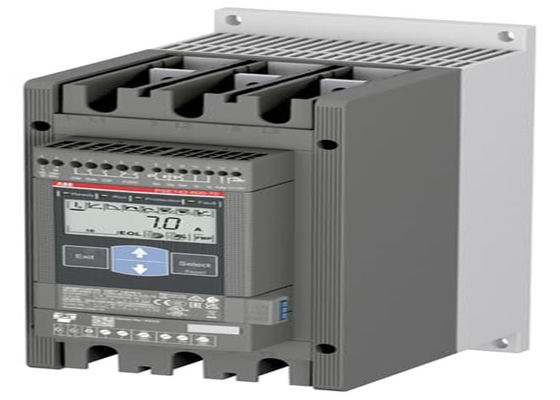

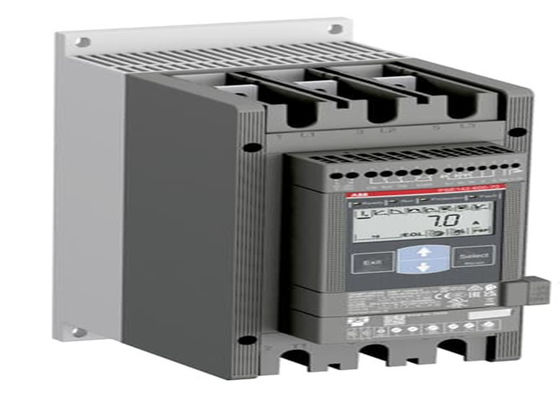

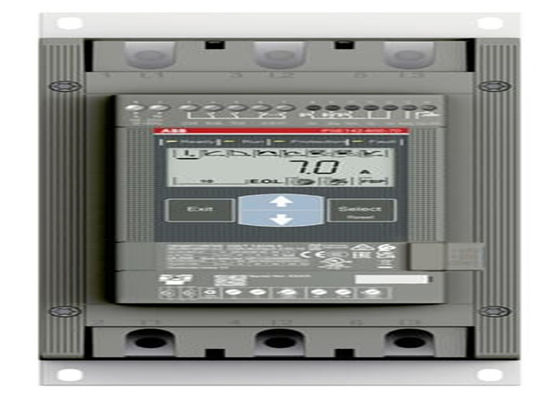

ABB PSE142-600-70 1SFA897110R7000 tem uma corrente operacional máxima nominal de 142 A com um intervalo de tensão de funcionamento
Informações gerais
Alias comerciais globais:
PSE142-600-70
Tipo de produto alargado:
PSE142-600-70
ID do produto:
1SFA897110R7000
Designação do tipo ABB:
PSE142-600-70
EAN:
7320500400685
Descrição do catálogo:
PSE142-600-70 Softstarter - 143 A - 208... 600 V AC
Descrição longa:
O softstarter PSE142-600-70 tem uma corrente operacional máxima nominal de 142 A com uma tensão operacional de 208...600 V AC. A tensão de controle nominal está entre 100...250 V AC a 50/60 Hz.O PSE possui um comando de duas fases com arranque suave e parada através de uma rampa de tensão ou binárioTem um bypass incorporado para fácil instalação e poupança de energia. Um sinal RUN, TOR e Event está disponível a partir de uma saída de relé em NO (normalmente em estado aberto).O PSE tem funções tais como limite de correntePara interagir com o PSE, ele tem um display iluminado que usa símbolos para se tornar neutro em linguagem.Você pode adicionar um teclado externo idêntico com uma classificação de IP66Há três maneiras de se comunicar com o PSE. Pode ser feito por entradas de fio rígido Start/Stop ou por Reset of fault. Outra opção popular é a comunicação de bus de campo Modbus RTU.Você também pode usar um adaptador externo e um plugue FieldbusO PSE é um verdadeiro softstarter de uso geral, um equilíbrio perfeito entre uma elevada capacidade de arranque e uma eficácia de custo.Muito adequado para motores trifásicos de pequeno a médio porte com correntes nominais de 18...370 A. As aplicações típicas são, por exemplo, bombas, ventiladores, compressores e transportadores.
Encomenda
Quantidade mínima de encomenda:
1 peça
Número da pauta aduaneira:
85371091
Downloads Populares
Ficha de dados, informação técnica:
1SFC132012C0201
Instruções e manuais:
1SFC132057M0201
Desenho dimensional CAD:
2CDC001079B0201
Diagrama de fiação:
N/A
Dimensões
Largura líquida do produto:
130 mm
Altura líquida do produto:
295 mm
Profundidade / comprimento líquido do produto:
220 mm
Peso líquido do produto:
40,4 kg
Técnico
Voltagem operacional nominal:
208... 600 V AC
Voltagem nominal de alimentação de controlo (Us):
100... 250 V AC
Voltagem nominal do circuito de controlo (Uc):
24 V DC
Frequência nominal (f):
50/60 Hz
Circuito principal 50 / 60 Hz
Potência operacional nominal - Conexão em linha (Pe):
(230 V) 40 kW
(400 V) 75 kW
(500 V) 90 kW
Corrente operacional nominal - ligação em linha (Ie):
143 A
Percentagem do fator de serviço:
100%
Proteção contra sobrecarga:
Protecção eletrónica incorporada contra sobrecarga
Supercarga electrónica integrada:
- Sim, sim.
Corrente nominal regulada do motor:
30... 100%
Capacidade de arranque a corrente nominal máxima ie:
4xIe para 10s
Horário da rampa:
0... 30 segundos [unidade de tempo]
1... 30 segundos [unidade de tempo]
Voltagem inicial durante o arranque:
30... 70 %
Rampa especial de baixa tensão:
Nenhuma %
Função de limite de corrente:
1.5... 7xIe
Interruptor para Conexão Delta Interior:
- Não, não.
Acerte o relé de sinal:
- Sim, sim.
Relatório de sinal de desvio:
- Sim, sim.
Reletor de sinal de falha:
- Sim, sim.
Reletor de sinal de sobrecarga:
- Sim, sim.
Saídas analógicas:
4...20 mA
Indicação de sinal da rampa de arranque concluída (LED):
Verde
Indicação de sinal pronta para arranque/em estado de espera ligada (LED):
Verde
Indicação de sinal em funcionamento R (LED):
Verde
Indicação de sinal de rampas para cima/para baixo (LED):
Verde
Proteção da indicação do sinal (LED):
Amarelo
Falta de indicação do sinal (LED):
Vermelho
Número de arranques por hora a 3,5*Ie durante 7 segundos 50% no tempo 50% fora do tempo:
10
Comunicação:
Modbus-RTU
Grau de protecção:
IP00
Tipo de terminal:
Circuito principal: barras
Capacidade de ligação Circuito principal
Diâmetro do buraco 8,5 mm
1/2 x 2,5... 70 mm2 rígidos
Largura e espessura 17,5x5 mm
Circuito de controlo da capacidade de ligação:
1 x 2,5 mm2 rígidos
2 x 1,5 mm2 rígidos
Circuito de ligação de capacidade:
1 x 2,5 mm2 rígidos
Torque de aperto:
Circuito de controlo 0,5 N·m
Circuito principal 18 N·m
Circuito de alimentação 0,5 N·m
Tipo principal de produto:
PSE142
Função:
Iniciação suave com controlo de binário
Iniciação suave com rampa de tensão
Paragem suave com regulação de binário
Paragem suave com rampa de tensão
Começo de ponta
Iniciação da sequência
Limite de corrente
Iniciação reversa (contatadores externos)
Reinicialização automática
Registo de eventos
Função de protecção:
Protecção contra sobrecarga electrónica, EOL; Protecção do rotor bloqueado; Protecção contra subcarga de corrente
UL/CSA Técnico
Voltagem máxima de funcionamento UL/CSA:
Circuito principal 600 V
Torque de aperto UL/CSA:
Circuito de controlo 4.4 in·lb
Circuito Principal 159.3
Circuito de alimentação 4.4 in·lb
Ambiente
Temperatura do ar ambiente:
Operação -25... +60 °C
Armazenamento -40... +70 °C
Grau de protecção:
IP00
Conformidade material
Modelo de comunicação de dados sobre minerais de conflito (CMRT):
9AKK108467A5658
Declaração REACH:
2CMT2022-006481
Informações da RoHS:
2CMT2022-006500
Estatuto RoHS:
Após a Directiva 2011/65/UE da UE e a alteração 2015/863 de 22 de Julho de 2019
Lei de Controlo de Substâncias Tóxicas - TSCA:
2CMT2023-006524
RAEE B2C / B2B:
Negócios Entre Negócios
Categoria de REEE:
5Equipamento pequeno (sem dimensão externa superior a 50 cm)
Certificados e declarações
Certificado CQC:
CQC2011010304468089
Declaração de conformidade - CCC:
2020980304001545
Declaração de conformidade - CE:
2CMT2015-005447
Informações sobre o recipiente
Largura do pacote de nível 1:
203 mm
Pacote Nível 1 Profundidade / comprimento:
282 mm
Pacote Nível 1 Altura:
363 mm
Nível de pacote 1 Peso bruto:
50,4 kg
EAN de nível 1 do pacote:
7320500400685
Unidades de nível 1 do pacote:
Caixa 1 peça
Classificações
Código de classificação do objeto:
Q
ETIM 7:
EC000640 - Iniciação suave
ETIM 8:
EC000640 - Iniciação suave
ETIM 9:
EC000640 - Iniciação suave
Classe eC:
V11.0: 27370907
CPSNU:
39121521
Código da categoria de grânulos IDEA (IGCC):
4740 >> Iniciação suave
