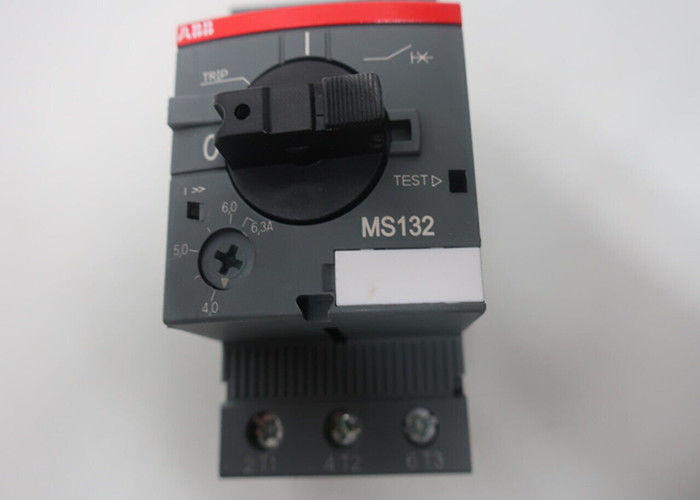

O MS132-6.3 é um dispositivo compacto de largura de 45 mm com uma corrente operacional nominal



Informações gerais

Tipo de produto alargado:
MS132-6.3
ID do produto:
1SAM350000R1009
EAN:
4013614400094
Descrição do catálogo:
MS132-6.3 Motor de arranque manual 4.0... 6.3 A
Descrição longa:
O arrancador manual do motor MS132-6.3 (também conhecido como interruptor de proteção do motor ou protetor manual do motor) é um dispositivo compacto de largura de 45 mm com uma corrente operacional nominal de Ie = 6,3 A.Este dispositivo é utilizado para ligar e desligar manualmente os motores e para protegê-los de forma fiável e sem a necessidade de um fusível de curto-circuitoO arrancador manual do motor oferece uma capacidade nominal de corte de curto-circuito de serviço Ics = 100 kA a 400 VAC e classe de arranque 10.Outras características são a função de desconexão incorporada, compensação de temperatura, mecanismo sem arranque e uma alça rotativa com indicação clara da posição do interruptor.A alça é bloqueável para proteger contra alterações não autorizadasOs contatos auxiliares, os contatos de sinalização, as libertações de baixa tensão, as viagens de derivação, as barras de autocarro de 3 fases, os blocos de alimentação de energia e os espaçadores terminais estão disponíveis como acessórios.





O arrancador manual do motor MS132-6.3 é um dispositivo versátil projetado principalmente para proteger os motores de várias falhas elétricas, permitindo o controle manual sobre sua operação.Aqui estão as principais características e especificações do MS132-6.3:

1. Tipo de dispositivo: arrancador manual do motor (também conhecido como disjuntor de proteção do motor).

2. Largura: Dimensão compacta com uma largura de 45 mm, o que a torna menos espaçosa.

3. Corrente operacional nominal (Ie): 6,3 A. Indica a corrente contínua máxima que o dispositivo pode suportar em condições normais de funcionamento.

4. Capacidade de quebra de curto-circuito (Ics): 100 kA a 400 VAC. Esta especifica a corrente máxima de falha que o dispositivo pode interromper com segurança sem danos.

5. Classe de viagem: Classe 10. refere-se às características de viagem do dispositivo em condições de sobrecarga.

6. Funções de protecção:

   • Protecção contra curto-circuito: Protege contra falhas de curto-circuito.
   • Protecção contra sobrecarga: Protege contra condições de sobrecorrência sustentadas.
   • Proteção contra falhas de fase: protege contra cenários de falhas de fase.

7. Funções integradas:

   • Função de desconexão: fornece um meio para desconectar o motor manualmente.
   • Compensação de temperatura: garante uma operação fiável numa gama de temperaturas.
   • Mecanismo anti-descolagem: impede que o dispositivo seja manuseado manualmente na posição "ligado" durante uma falha.
   • Manobra de bloqueio: fixa a manobra para evitar operações não autorizadas.

8. Função: Adequado tanto para aplicações trifásicas como monofásicas, oferecendo flexibilidade no controlo do motor.

9. Acessórios disponíveis:

   • Contatos auxiliares: para fins adicionais de controlo ou sinalização.
   • Contactos de sinalização: para indicar o estado do arrancador do motor.
   • Desligação de baixa tensão: para desconectar automaticamente o motor durante quedas de tensão.
   • Viagens de desvio: para capacidade de desvio remoto.
   • Barras de autocarro de 3 fases, blocos de alimentação de energia, espaçadores de terminais: para facilitar a instalação e a conectividade.

10. Manopla: Dispõe de uma manopla rotativa com indicação clara da posição do interruptor, facilitando a fácil operação e a visibilidade do estado.



Encomenda

Quantidade mínima de encomenda:
1 peça
Número da pauta aduaneira:
85362010

Downloads Populares

Ficha de dados, informação técnica:
2CDC131021D0202
Instruções e manuais:
2CDC131022M6802
Instruções e manuais (parte 2):
2CDC131060M0202
Ex Instruções de funcionamento:
2CDC131063M6801
Curva de características de tempo-atual:
1SAM300505F0009
I2t Característica:
1SAM300507F0001
1SAM300507F0003
Característica de corrente de corte:
1SAM300508F0001
1SAM300508F0003
Desenho dimensional CAD:
2CDC001079B0201
Diagrama de dimensões:
1SAM300402F0001





Dimensões

Largura líquida do produto:
45 mm
Altura líquida do produto:
90 mm
Profundidade / comprimento líquido do produto:
86.75 mm
Peso líquido do produto:
0.265 kg





Técnico

Capacidade nominal de corte de curto-circuito de serviço (Ics):
(230 V AC) 100 kA
(250 V DC) 3 polos na série 10 kA
(400 V AC) 100 kA
(440 V AC) 30 kA
(500 V AC) 20 kA
(690 V AC) 3 kA
Capacidade nominal de ruptura final de curto-circuito (Icu):
(230 V AC) 100 kA
(400 V AC) 100 kA
(440 V AC) 30 kA
(500 V AC) 20 kA
(690 V AC) 3 kA
Configuração da corrente de curto-circuito instantâneo nominal (II):
78.8 A
Faixa de configuração:
4.0... 6.3 A
Potência operacional nominal AC-3 (Pe):
(400 V) Três fases 2,2 kW
Potência operacional nominal AC-3e (Pe):
(400 V) Três fases 2,2 kW
Voltagem operacional nominal:
Circuito principal de 690 V AC
Circuito principal 250 V DC
Corrente operacional nominal (Ie):
6.3 A
Corrente operacional nominal AC-3 (Ie):
6.3 A
Corrente operacional nominal AC-3e (Ie):
6.3 A
Corrente operacional nominal DC-5 (Ie):
6.3 A
Frequência nominal (f):
Circuito principal 50 Hz
Circuito principal 60 Hz
Frequência de funcionamento (fsw):
0... 400 Hz
Voltagem nominal de resistência ao impulso (Uimp):
Circuito principal 6 kV
Voltagem de isolamento nominal (Ui):
690 V
Perda de energia:
em condições de funcionamento nominal por pólo 0,7... 1,8 W
Número de poloneses:
3
Corrente térmica de ar livre convencional (Ith):
Circuito principal 6.3 A
Grau de protecção:
Casas IP20
Terminais de circuito principal IP10
Grau de poluição:
3
Durabilidade elétrica:
50000 ciclos
Durabilidade mecânica:
Ciclo 100000
Tipo de terminal:
Ferramentas de parafusos
Capacidade de ligação Circuito principal
Flexível com ferrule 1/2 x 0,75... 2,5 mm2
Flexível com ferrule isolado 1/2 x 0,75... 2,5 mm2
Flexível 1/2x 0,75... 2,5 mm2
1/2 x 1... 4 mm2 rígidos
Torque de aperto:
Circuito principal 0,8... 1,2 N·m
Duração de descolagem do fio:
Circuito principal 9 mm
Recomendado para o controlador de parafusos:
Pozidriv 2
Posição de montagem:
1... 6
Instalação no carril DIN:
TH35-15 (35 x 15 mm) conforme IEC 60715
TH35-7.5 (35 x 7,5 mm) de acordo com a IEC 60715
Distância mínima de montagem:
Tabela de condução elétrica, horizontal - Até 400 V 0 mm
Tabela de condução elétrica, horizontal - Até 690 V 1,5 mm
Tabela de condução elétrica, vertical 75 mm
Outro dispositivo do mesmo tipo, horizontal 0 mm
Outro dispositivo do mesmo tipo, vertical 150 mm
Tipo de atuador:
Manobras rotativas
Indicação da posição de contacto:
ON / OFF / TRIP
Padrões:
IEC/EN 60947-1
IEC/EN 60947-2
IEC/EN 60947-4-1
UL 60947-1
UL 60947-4-1
IEC 60335-2-40 A2L
Observações:
UL508 Controlador de motor de combinação autoprotegido (tipo E) em combinação com o bloco de alimentação S1-M3-xx

UL/CSA Técnico

Capacidade de produção de eletricidade:
Controladores manuais de combinação auto-protegidos (tipo E), (480Y / 277 V AC) 65 kA
Controladores manuais de combinação auto-protegidos (tipo E), (600Y / 347 V AC) 18 kA
Qualquer fusível ou disjuntor da lista UL, instalações de grupo (480 V AC) 65 kA
Qualquer fusível ou disjuntor da lista UL, instalações de grupo (600 V AC) 35 kA
Qualquer fusível ou disjuntor da lista UL, desconectado do motor (480 V AC) 65 kA
Qualquer fusível ou disjuntor da lista UL, desconectado do motor (600 V AC) 18 kA
Qualquer fusível ou disjuntor da lista UL, proteção do condutor do toque em instalações em grupo (480Y / 277 V AC) 65 kA
Qualquer fusível ou disjuntor da lista UL, proteção do condutor do toque em instalações em grupo (600Y / 347 V AC) 18 kA
Voltagem máxima de funcionamento UL/CSA:
Circuito principal de 600 V AC




Classificação de potência UL/CSA:
(200 V AC) Três fases 1 HP
(208 V AC) Três fases 1 Hp
(220... 240 V AC) Três fases 1,5 HP
(440... 480 V AC) Três fases 3 Hp
(550... 600 V AC) Três fases 5 HP
Utilização do motor a carga total Amperios:
(200 V AC) Três fases 6.3 A
(208 V AC) Três fases 6.3 A
(220... 240 V AC) Três fases 6.3 A
(440... 480 V AC) Três fases 4.8 A
(550... 600 V AC) Três fases 6.1 A
Amperios do rotor bloqueados:
(200 V AC) Três fases 37,8 A
(208 V AC) Três fases 37,8 A
(220... 240 V AC) Três fases 37,8 A
(440... 480 V AC) Três Fases 32 A
(550... 600 V AC) Três fases 36,8 A
Classificação de utilização geral UL/CSA:
(600 V AC) 6,3 A
Capacidade de ligação Circuito principal UL/CSA:
Flexível 1/2x 16-12 AWG
1 / 2 x 16-12 AWG enrolados
Torque de aperto UL/CSA:
Circuito principal 10... 12 in·lb

Ambiente

Temperatura do ar ambiente:
Em torno do recinto 0... + 40 °C
Operação -25... +70 °C
Operação compensada -25... +60 °C
Armazenamento -50... +80 °C
Compensação da temperatura do ar ambiente:
- Sim, sim.
Altitude máxima de operação admissível:
2000 m
Resistência a choques conforme IEC 60068-2-27:
11 ms Pulso 25 g
Resistência às vibrações:
5g 3... 150 Hz
