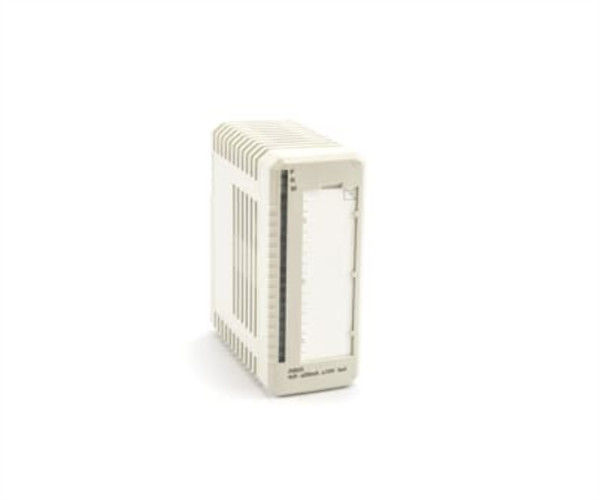

ABB AI825 3BSE036456R1 S800 Módulo de entrada/saída analógica
Descrição
O módulo de entrada analógica AI825 possui 4 entradas de corrente/voltagem bipolares isoladas galvanicamente.
O módulo possui uma entrada de corrente contínua que suporta até 6,3 V e uma entrada de corrente protegida contra sobrevoltagem que suporta até +30 V dc. A corrente é limitada por uma resistência PTC.
A potência para os estágios de entrada é convertida a partir do 24 V no ModuleBus.
Informações gerais
| Número do artigo |
3BSE036456R1 |
| Tipo |
Entrada analógica |
| Especificação do sinal |
-20..+20 mA, 0(4)..20 mA, -10..+10 V, 0(2)..10 V |
| Número de canais |
4 |
| HART |
- Não, não. |
| Empresa estatal |
- Não, não. |
| Despesas |
- Não, não. |
| Alta integridade |
- Não, não. |
| Segurança intrínseca |
- Não, não. |
| Mecânica |
S800 |
Dados pormenorizados
| Resolução |
14 bits mais sinal |
| Impedância de entrada |
10 MΩ (voltagem de entrada)
50 Ω (corrente de entrada) |
| Isolamento |
Isolados individualmente, canais a canais e circuitos comuns |
| Baixo/acima do intervalo |
± 15% |
| Erro |
Max. 0,1% |
| Desvio de temperatura |
Max. 47 ppm/°C (0..10V), Max. 34 ppm/°C (±10V), Max. 78 ppm/°C (0..20mA), Max. 57 ppm/°C (±20mA) |
| Filtro de entrada (tempo de subida 0-90%) |
115 ms (entrada de tensão), 130 ms (entrada de corrente) |
| Tempo do ciclo de atualização |
< 10 ms |
| Comprimento máximo do cabo de campo |
600 metros (656 metros) |
| CMRR, 50Hz, 60Hz |
120 dB |
| NMRR, 50Hz, 60Hz |
> 40 dB a 50 Hz, > 55 dB a 60 Hz |
| Voltagem de isolamento nominal |
250 V |
| Tensão de ensaio dielétrica |
1900 V de corrente contínua ch-ch, 3250 V de corrente contínua ch-ground/system, |
| Dissipação de energia |
Tipo 2,5 W, máximo 3,2 W |
| Consumo de corrente +5 V Modulebus |
Tipo 70 mA, máximo 100 mA |
| Consumo de corrente +24 V Modulebus |
Tipo 90 mA, máximo 110 mA |
Compatibilidade
| Utilização com MTU |
O número de veículos é: |
| Código de chave |
DA
|
Dimensões
| Largura |
45 mm (1,77 ̊) |
| Profundidade |
102 mm (4.01 ), 111 mm (4.37 ), incluindo o conector |
| Altura |
119 mm (4,7 ̊) |
| Peso |
00,22 kg (0,49 lbs) |
Características e benefícios
- 4 canais de entradas isoladas galvanicamente para +20 mA, 0...20 mA, 4...20 mA, +10 V, 0...10 V, 2...10 V
- Resolução de 14 bits mais sinal
- Resistências de derivação de entrada protegidas até 30 V de corrente contínua
- A entrada resiste à comunicação HART
MTU correspondentes a este produto
Perguntas frequentes:
P: Qual é a marca do produto?
R: A marca do produto é ABB.
P: Qual é o número de modelo do produto?
A: O número de modelo do produto é:AI825 3BSE036456R1.
P: Onde é fabricado o produto?
A: O produto é fabricado em FI.
Q: Quais são as condições de pagamento disponíveis?
R: Os termos de pagamento disponíveis são T/T, Western Union e PAYONEER.
P: Qual é o prazo de entrega do produto?
R: O prazo de entrega do produto é de 3 a 5 dias.
