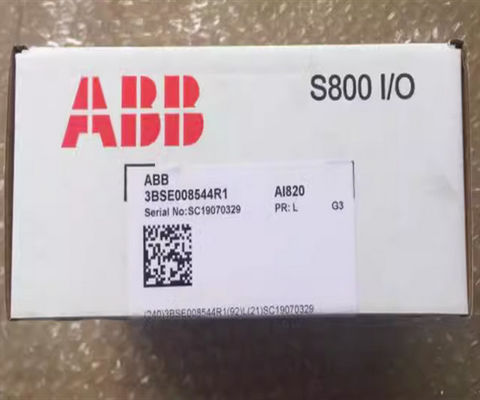

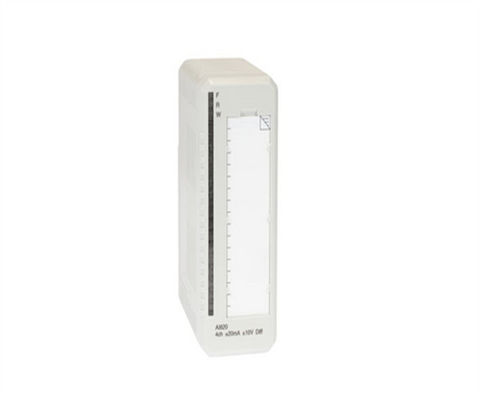

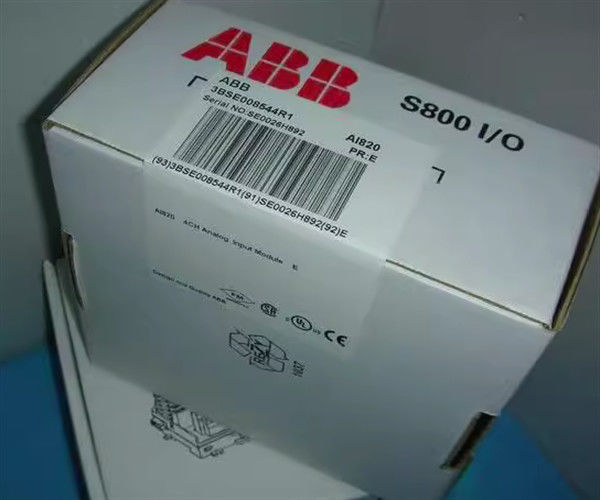

AI820 ABB - 3BSE008544R1 Módulo isolado de terminação de entrada analógica
Descrição
O módulo de entrada analógica AI820 possui 4 entradas de corrente/voltagem bipolares diferenciais.As entradas de corrente podem suportar um modo normal máximo acidental de 30 V dPara proteger o circuito de entrada de corrente contra níveis de entrada perigosos, isto é, ligando acidentalmente uma fonte de 24 V,a classificação de resistência dos resistores sensores de corrente de 250W é de cerca de 5 wattsIsto destina-se apenas a proteger temporariamente um canal de cada vez.
O módulo distribui a alimentação do transmissor externo para cada canal. Isso adiciona uma conexão simples (com MTUs estendidas) para distribuir a alimentação para transmissores externos de 2 fios.Não há limitação de corrente nos terminais de energia do transmissor.
Todos os 4 canais são isolados do ModuleBus em um grupo.
Informações gerais
| Número do artigo |
3BSE008544R1 |
| Tipo |
Entrada analógica |
| Especificação do sinal |
-20..+20 mA, 0(4)..20 mA, -10..+10 V, 0(2)..10 V |
| Número de canais |
4 |
| Tipo de sinal |
Diferencial bipolar |
| HART |
- Não, não. |
| Empresa estatal |
- Não, não. |
| Despesas |
- Não, não. |
| Alta integridade |
- Não, não. |
| Segurança intrínseca |
- Não, não. |
| Mecânica |
S800 |
Dados pormenorizados
| Resolução |
14 bits mais sinal |
| Impedância de entrada |
200 kΩ ± 25% (modo de tensão, modo comum)
800 kΩ ± 25% (modo de tensão, modo normal)
250 Ω (corrente de entrada) |
| Isolamento |
Isolados do solo por grupo (RIV=50 V) |
| Baixo/acima do intervalo |
± 15% |
| Erro |
Max. 0,1% |
| Desvio de temperatura |
Tensão: máximo 70 ppm/°C Corrente: máximo 50 ppm/°C |
| Filtro de entrada (tempo de subida 0-90%) |
40 ms |
| Limitação da corrente |
A potência do transmissor pode ser limitada pela MTU |
| Comprimento máximo do cabo de campo |
600 metros (656 metros) |
| Tensão de ensaio dielétrica |
500 V a.c. |
| Dissipação de energia |
1.7 W |
| Consumo de corrente +5 V Modulebus |
80 mA |
| Consumo de corrente +24 V Modulebus |
0 |
| Consumo de corrente + 24 V externo |
70 mA |
Diagnóstico
| LEDs frontais |
F (ault), R (un), W (earning) |
| Supervisão |
Fonte de alimentação interna |
| Indicação do estado da supervisão |
Erro do módulo, aviso do módulo, erro do canal |
Dimensões
| Largura |
45 mm (1,77 ̊) |
| Profundidade |
102 mm (4.01 ), 111 mm (4.37 ), incluindo o conector |
| Altura |
119 mm (4,7 ̊) |
| Peso |
0.2 kg (0,44 lbs) |
Características e benefícios
- 4 canais para entradas diferenciais bipolares de corrente corrente -20...+20 mA, 0...20 mA, 4...20 mA, -10...+10 V, 0...10 V, 2...10 V, -5...+5 V, 0...5 V, 1...5 V
- Um grupo de 4 canais isolados do solo
- Resolução de 14 bits mais sinal
- Resistências de derivação de entrada protegidas até 30 V de corrente contínua
- A entrada resistir à comunicação HART
Perguntas frequentes:
P: Qual é a marca do produto?
R: A marca do produto é ABB.
P: Qual é o número de modelo do produto?
A: O número de modelo do produto é:AI820 3BSE008544R1.
P: Onde é fabricado o produto?
A: O produto é fabricado em FI.
Q: Quais são as condições de pagamento disponíveis?
R: Os termos de pagamento disponíveis são T/T, Western Union e PAYONEER.
P: Qual é o prazo de entrega do produto?
R: O prazo de entrega do produto é de 3 a 5 dias.
