Name: ABB 3BSE008516R1 Módulo de terminação de entrada e saída analógica AI810
Brand: Wisdomlong Technology CO.，LTD
SKU: AI810 3BSE008516R1
Price: 1.00 USD
Availability: InStock

Casa Produtos Módulo de fonte de alimentação redundante

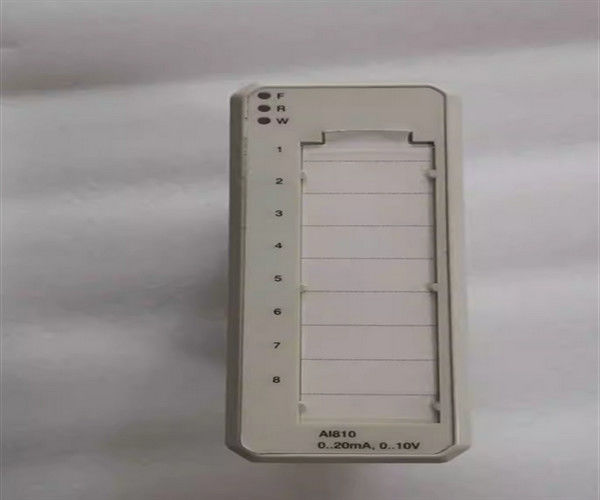

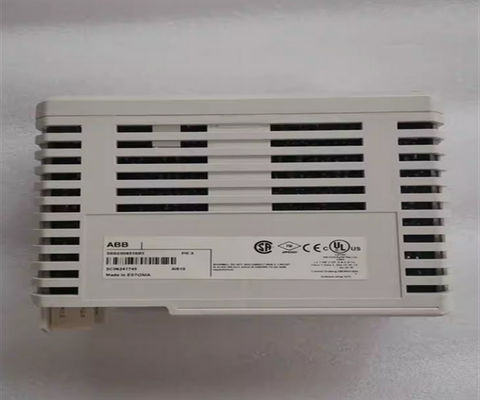

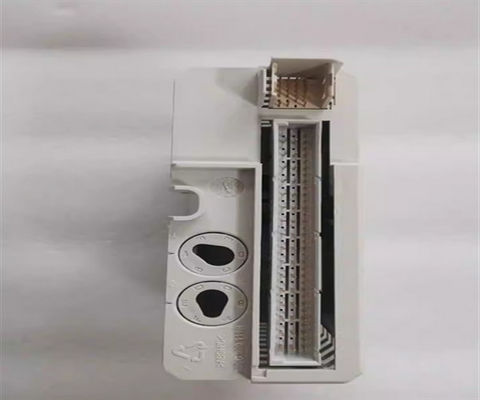

ABB 3BSE008516R1 Módulo de terminação de entrada e saída analógica AI810

Detalhes do produto:

Lugar de origem:	FI
Marca:	ABB
Certificação:	Does not supply
Número do modelo:	AI810 3BSE008516R1

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1
Preço:	Negociável
Detalhes da embalagem:	em caixa
Tempo de entrega:	3-5 dias
Termos de pagamento:	T/T, Western Union, PAYONEER
Habilidade da fonte:	10

Contato

Descrição de produto detalhada

Marca:	ABB	Tipo de canal:	D.I.
Peso:	00,3 kg	Isolamento:	Canais isolados galvânicamente
Tipo de produto:	I-O_Módulo	Identificador do produto:	AI810 3BSE008516R1
Estado de RoHS:	Após a Diretiva 2011/65/UE da UE	Número da parte:	AI810 3BSE008516R1

ABB 3BSE008516R1 Módulo de terminação de entrada e saída analógica AI810

Descrição

O módulo de entrada analógica AI810 tem 8 canais. Cada canal pode ser uma entrada de tensão ou corrente. A entrada de corrente é capaz de lidar com um curto-circuito para a fonte de transmissor de pelo menos 30 V d.c sem danosO limite de corrente é realizado com um resistor PTC. A resistência de entrada da entrada de corrente é de 250 ohms, PTC incluído.

A entrada de tensão é capaz de suportar uma sobre- ou baixa tensão de pelo menos 30 V de corrente contínua. A resistência de entrada é de 290k ohms. A alimentação do transmissor pode ser conectada ao L1+, L1- e/ou L2+, L2-.

Informações gerais

Número do artigo	3BSE008516R1
Tipo	Entrada analógica
Especificação do sinal	020mA, 4..20mA, 0..10V, 2..10V
Número de canais	8
Tipo de sinal	Unipolar de ponta única
HART	- Não, não.
Empresa estatal	- Não, não.
Despesas	- Não, não.
Alta integridade	- Não, não.
Segurança intrínseca	- Não, não.
Mecânica	S800

Dados pormenorizados

Resolução	12 bits
Impedância de entrada	290 kΩ (voltagem de entrada) 230 - 275 kΩ (corrente de entrada)
Isolamento	Grupos isolados do solo
Baixo/acima do intervalo	-5% / +15%
Erro	Max. 0,1%
Desvio de temperatura	Tensão: Tipo 70 ppm/°C Max. 100 ppm/°C; Corrente: Tipo 50 ppm/°C Max. 80 ppm/°C
Filtro de entrada (tempo de subida 0-90%)	140 ms
Tempo do ciclo de atualização	8 ms
Limitação da corrente	A potência do transmissor pode ser limitada pela MTU
Comprimento máximo do cabo de campo	600 metros (656 metros)
Tensão de entrada máxima (não destrutiva)	30 V corrente contínua
NMRR, 50Hz, 60Hz	> 40 dB
Voltagem de isolamento nominal	50 V
Tensão de ensaio dielétrica	500 V a.c.
Dissipação de energia	1.5 W
Consumo de corrente +5 V Modulebus	70 mA
Consumo de corrente +24 V Modulebus	40 mA
Consumo de corrente + 24 V externo	0

Diagnóstico

LEDs frontais	F (ault), R (un), W (earning)
Supervisão	Fonte de alimentação interna
Indicação do estado da supervisão	Erro do módulo, aviso do módulo, erro do canal

Dimensões

Largura	45 mm (1,77 ̊)
Profundidade	102 mm (4.01 ), 111 mm (4.37 ), incluindo o conector
Altura	119 mm (4,7 ̊)
Peso	0.2 kg (0,44 lbs)

Características e benefícios

8 canais para 0...20 mA, 4...20 mA, 0...10 V ou 2...10 V de corrente contínua, entradas unipolares de ponta única
1 grupo de 8 canais isolados do solo
Resolução de 12 bits
Resistências de derivação de entrada protegidas a 30 V por uma resistência PTC
As entradas analógicas são de curto-circuito protegidas a ZP ou +24 V
A entrada resiste à comunicação HART.

Perguntas frequentes:

P: Qual é a marca do produto?
R: A marca do produto é ABB.
P: Qual é o número de modelo do produto?
A: O número de modelo do produto é:AI810 3BSE008516R1.
P: Onde é fabricado o produto?
A: O produto é fabricado em FI.
Q: Quais são as condições de pagamento disponíveis?
R: Os termos de pagamento disponíveis são T/T, Western Union e PAYONEER.
P: Qual é o prazo de entrega do produto?
R: O prazo de entrega do produto é de 3 a 5 dias.
