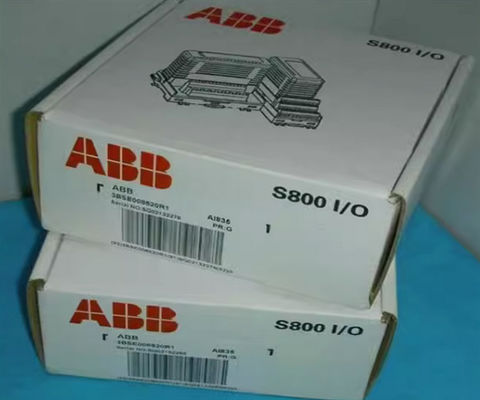

ABB AI835 3BSE008520R1 Módulo de alimentação de entrada analógica redundante

Detalhes do produto:

Lugar de origem:	FI
Marca:	ABB
Certificação:	Does not supply
Número do modelo:	AI835 3BSE008520R1

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1
Preço:	Negociável
Detalhes da embalagem:	em caixa
Tempo de entrega:	3-5 dias
Termos de pagamento:	T/T, Western Union, PAYONEER
Habilidade da fonte:	10

Contato

Descrição de produto detalhada

Marca:	ABB	Tipo de canal:	D.I.
Peso:	00,3 kg	Isolamento:	Canais isolados galvânicamente
Tipo de produto:	I-O_Módulo	Identificador do produto:	AI835 3BSE008520R1
Estado de RoHS:	Após a Diretiva 2011/65/UE da UE	Número da parte:	AI835 3BSE008520R1

ABB AI835 3BSE008520R1 Módulo de alimentação de entrada analógica redundante

Descrição

O AI835/AI835A fornece 8 canais de entrada diferenciais para medições de Termocouple/mV. As faixas de medição configuráveis por canal são: -30 mV a +75 mV linear, ou TC Tipos B, C, E, J, K, N, R,S e T, para AI835A também D, L e U.

Um dos canais (canal 8) pode ser configurado para medições de temperatura Cold Junction (ambient), servindo assim de canal CJ para o capítulo 1...7A temperatura de junção pode ser medida localmente nos terminais de parafusos das MTU ou numa unidade de ligação distante do dispositivo.

Alternativamente, uma temperatura de junção fixa para o módulo pode ser definida pelo utilizador (como parâmetro) ou para o AI835A também a partir de

Informações gerais

Número do artigo	3BSE051306R1
Tipo	Entrada analógica
Especificação do sinal	-30..75 mV linear; tipos TC B, C, D, E, J, K, L, N, R, S, T e U
Número de canais	8
Tipo de sinal	Ver o quadro dos módulos e unidades de terminação S800, 3BSE020924.
HART	- Não, não.
Empresa estatal	- Não, não.
Despesas	- Não, não.
Alta integridade	- Não, não.
Segurança intrínseca	- Não, não.
Mecânica	S800

Dados pormenorizados

Resolução	15 bits
Impedância de entrada	> 1 MΩ
Isolamento	Grupos isolados do solo
Erro	Max. 0,1%
Desvio de temperatura	Tipo: 5 ppm/°C, máximo: 7 ppm/°C
Tempo do ciclo de atualização	280 + 80 * (número de canais activos) ms a 50 Hz; 250 + 70 * (número de canais activos) ms a 60 Hz
Comprimento máximo do cabo de campo	600 metros (656 metros)
CMRR, 50Hz, 60Hz	120 dB
NMRR, 50Hz, 60Hz	> 60 dB
Voltagem de isolamento nominal	50 V
Tensão de ensaio dielétrica	500 V a.c.
Dissipação de energia	1.6 W
Consumo de corrente +5 V Modulebus	75 mA
Consumo de corrente +24 V Modulebus	50 mA
Consumo de corrente + 24 V externo	0

Diagnóstico

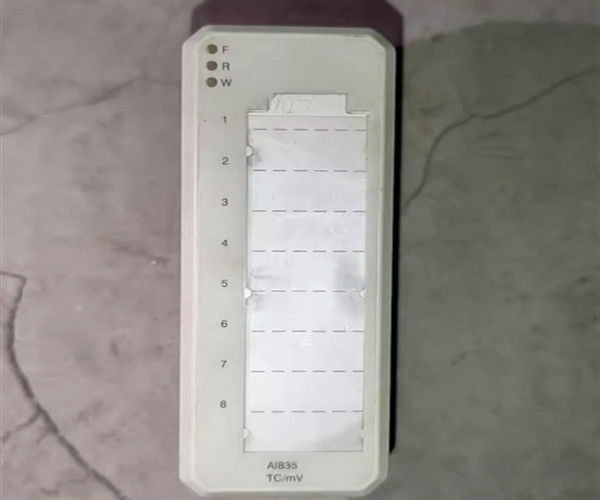

LEDs frontais	F (ault), R (un), W (earning)
Supervisão	Erro do módulo: canais de referência, alimentação baixa Erro de canal: circuito aberto Canal CJ (capítulo 8): < -40 °C (-40 °F) e > 100 °C (212 °F)
Indicação do estado da supervisão	Erro do módulo, aviso do módulo, erro do canal (8)

Compatibilidade

Utilização com MTU	O número de veículos deve ser indicado no anexo I.
Código de chave	BA

Dimensões

Largura	45 mm (1,77 ̊)
Profundidade	102 mm (4.01 ), 111 mm (4.37 ), incluindo o conector
Altura	119 mm (4,7 ̊)
Peso	00,22 kg (0,49 lbs)

Características e benefícios

8 canais de entrada diferenciais para o termocouple/mV.
O canal 8 pode ser designado como o canal CJ (4-wire Pt100 RTD)
Variedade de termopares com as seguintes características: B, C, E, J, K, N, R, S e T para AI835A também D, L e U
Resolução de 15 bits (A/D)
As entradas são monitoradas para circuito aberto de quebra de fio

Perguntas frequentes:

P: Qual é a marca do produto?
R: A marca do produto é ABB.
P: Qual é o número de modelo do produto?
A: O número de modelo do produto é:AI835 3BSE008520R1.
P: Onde é fabricado o produto?
A: O produto é fabricado em FI.
Q: Quais são as condições de pagamento disponíveis?
R: Os termos de pagamento disponíveis são T/T, Western Union e PAYONEER.
P: Qual é o prazo de entrega do produto?
R: O prazo de entrega do produto é de 3 a 5 dias.
