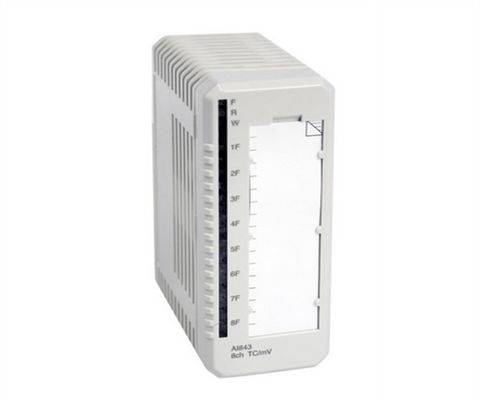

ABB AI843 Entrada analógica, redundante ou única 1 × 8 Ch, ABB S800 I/O

Detalhes do produto:

Lugar de origem:	FI
Marca:	ABB
Certificação:	Does not supply
Número do modelo:	AI843 3BSE028925R1

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1
Preço:	Negociável
Detalhes da embalagem:	em caixa
Tempo de entrega:	3-5 dias
Termos de pagamento:	T/T, Western Union, PAYONEER
Habilidade da fonte:	10

Contato

Descrição de produto detalhada

Marca:	ABB	Tipo de canal:	D.I.
Peso:	00,3 kg	Isolamento:	Canais isolados galvânicamente
Tipo de produto:	I-O_Módulo	Identificador do produto:	AI843 3BSE028925R1
Estado de RoHS:	Após a Diretiva 2011/65/UE da UE	Número da parte:	AI843 3BSE028925R1

ABB AI843 Entrada analógica, redundante ou única 1 × 8 Ch, ABB S800 I/O

Descrição

O módulo de entrada AI843 Thermocouple / mV fornece 8 canais de entrada diferenciais para medições de Thermocouple / mV. As faixas de medição configuráveis por canal são: -30 mV a +75 mV linear ou TC Tipos B,C, E, J, K, L, N, R, S, T e U. Um canal Pt100 separado é usado para medições de temperatura de junção fria (ambiente), servindo assim como canal CJ para Ch. 1...8.

A temperatura de junção pode ser medida localmente nos terminais de parafuso da MTU ou numa unidade de ligação distante do dispositivo.uma temperatura de junção fixa para o módulo pode ser definida pelo utilizador (como parâmetro) ou uma temperatura de junção definida pela aplicação.

Informações gerais

Número do artigo	3BSE028925R1
Tipo	Entrada analógica
Especificação do sinal	-30..75 mV linear, tipo TC B, C, E, J, K, L, N, R, S, T e U
Número de canais	8
Tipo de sinal	Ver quadro
HART	- Não, não.
Empresa estatal	- Não, não.
Despesas	- Sim, sim.
Alta integridade	- Não, não.
Segurança intrínseca	- Não, não.
Mecânica	S800

Dados pormenorizados

Resolução	16 bits
Impedância de entrada	> 1 MΩ
Isolamento	Grupos isolados do solo
Erro	Max. 0,1%
Desvio de temperatura	Tipo 10 ppm/°C, máximo 25 ppm/°C
Filtro de entrada (tempo de subida 0-90%)	1.1 kHz
Tempo do ciclo de atualização	320 + 80 * (número de canais ativos) ms a 50 Hz 267 + 67 * (número de canais ativos) a 60 Hz
Comprimento máximo do cabo de campo	600 metros (656 jardas) ou máximo 500 Ω
CMRR, 50Hz, 60Hz	100 dB
NMRR, 50Hz, 60Hz	> 40 dB
Voltagem de isolamento nominal	50 V
Tensão de ensaio dielétrica	500 V a.c.
Dissipação de energia	1.5 W
Consumo de corrente +5 V Modulebus	60 mA
Consumo de corrente +24 V Modulebus	50 mA
Consumo de corrente + 24 V externo	0

Diagnóstico

LEDs frontais	F (ault), R (un), W (earning)
Supervisão	Erro do módulo: canais de referência fora dos limites, fonte de alimentação baixa Erro do canal: circuito aberto. Erro do canal CJ (capítulo 8): fora do intervalo <-40 °C (-40 °F) e > 100 °C (212 °F) Canal de junção) Erro de canal linear: nenhum
Indicação do estado da supervisão	Erro do módulo, aviso do módulo, erro do canal

Dimensões

Largura	45 mm (1,77 ̊)
Profundidade	102 mm (4.01 ), 111 mm (4.37 ), incluindo o conector
Altura	119 mm (4,7 ̊)
Peso	0.157 kg (0,35 lbs)

Características e benefícios

8 canais de entrada diferenciais para o termocouple/mV
Operação única ou redundante
Um canal separado é utilizado como canal CJ (4-wire Pt100 RTD)
Variedade de termopares com as seguintes características: B, C, E, J, K, L, N, R, S, T e U
Resolução de 16 bits (conversor A/D)
As entradas são monitoradas para circuito aberto de quebra de fio

Perguntas frequentes:

P: Qual é a marca do produto?
R: A marca do produto é ABB.
P: Qual é o número de modelo do produto?
A: O número de modelo do produto é:AI843 3BSE028925R1.
P: Onde é fabricado o produto?
A: O produto é fabricado em FI.
Q: Quais são as condições de pagamento disponíveis?
R: Os termos de pagamento disponíveis são T/T, Western Union e PAYONEER.
P: Qual é o prazo de entrega do produto?
R: O prazo de entrega do produto é de 3 a 5 dias.
