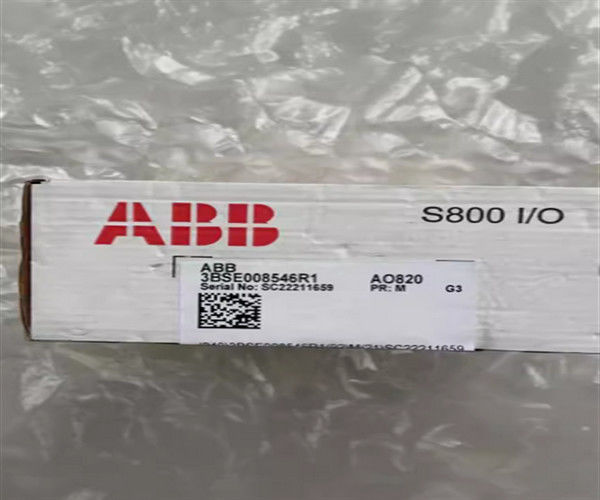

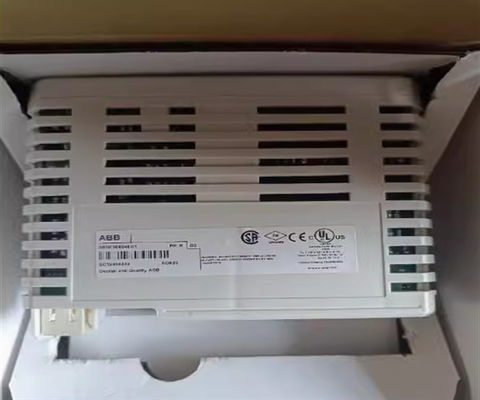

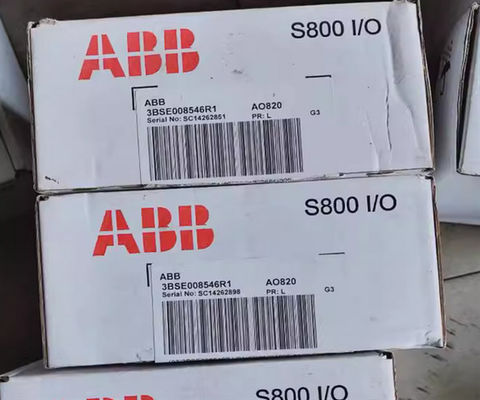

Name: 3BSE008546R1 ABB AO820 Módulo de alimentação redundante de saída analógica
Brand: Wisdomlong Technology CO.，LTD
SKU: AO820 3BSE008546R1
Price: 1.00 USD
Availability: InStock

Casa Produtos Módulo de fonte de alimentação redundante

3BSE008546R1 ABB AO820 Módulo de alimentação redundante de saída analógica

Detalhes do produto:

Lugar de origem:	FI
Marca:	ABB
Certificação:	Does not supply
Número do modelo:	AO820 3BSE008546R1

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1
Preço:	Negociável
Detalhes da embalagem:	em caixa
Tempo de entrega:	3-5 dias
Termos de pagamento:	T/T, Western Union, PAYONEER
Habilidade da fonte:	10

Contato

Descrição de produto detalhada

Marca:	ABB	Tipo de canal:	D.I.
Peso:	00,3 kg	Isolamento:	Canais isolados galvânicamente
Tipo de produto:	I-O_Módulo	Identificador do produto:	AO820 3BSE008546R1
Estado de RoHS:	Após a Diretiva 2011/65/UE da UE	Número da parte:	AO820 3BSE008546R1

3BSE008546R1 ABB AO820 Módulo de alimentação redundante de saída analógica

Descrição

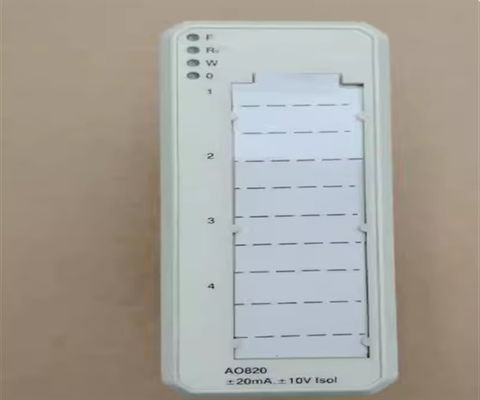

O módulo de saída analógica AO820 possui 4 canais de saída analógica bipolar.Existem conjuntos separados de terminais para saídas de tensão e correnteA única diferença entre a configuração do canal de corrente ou de tensão está nas configurações do software.

Para supervisionar a comunicação com os conversores A/D, os dados de saída são lidos e verificados.A entrada de vigilância de tensão do processo dar sinais de erro do canal se a tensão desaparecerO sinal de erro pode ser lido através do ModuleBus.

Informações gerais

Número do artigo	3BSE008546R1
Tipo	Saída analógica
Especificação do sinal	-20 mA... +20 mA, 0... 20 mA, 4... 20 mA, -10 V... +10 V, 0... 10 V, 2... 10 V
Número de canais	4
HART	- Não, não.
Empresa estatal	- Não, não.
Despesas	- Não, não.
Alta integridade	- Não, não.
Segurança intrínseca	- Não, não.
Mecânica	S800

Dados pormenorizados

Resolução	12 bits, incluindo o sinal
Isolamento	Isolado individualmente - canal a canal e canal a circuito comum
Baixo/acima do intervalo	± 15%
Carga de saída	≤ 550 Ω ≥ 5 kΩ (voltagem de saída)
Erro	Max. 0,1% (voltagem); Tipo 0,1% a 250 ohms, Max. 0,15% (corrente)
Desvio de temperatura	Máximo 90 ppm/°C
Hora de subir.	< 0, 7 ms
Tempo do ciclo de atualização	≤ 1,5 ms
Limitação da corrente	Saída limitada de corrente à prova de curto-circuito
Comprimento máximo do cabo de campo	600 metros (656 metros)
Voltagem de isolamento nominal	50 V
Tensão de ensaio dielétrica	500 V a.c.
Dissipação de energia	Tipo 6 W
Consumo de corrente +5 V Modulebus	Máximo 100 mA
Consumo de corrente +24 V Modulebus	Máximo 260 mA

Diagnóstico

LEDs frontais	F (ault), R (un), W (learning), O (SP)
Supervisão	Erro do módulo: baixa potência de saída. Erro de canal: circuito aberto (para corrente > 1 mA)
Indicação do estado da supervisão	Erro do módulo, aviso do módulo, erro do canal

Ambiente e certificação

Marcação CE	- Sim, sim.
Segurança elétrica	EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201
Localização perigosa	C1 Div 2 cULus, C1 Zona 2 cULus, Zona 2 do ATEX
Certificação marítima	ABS, BV, DNV, LR
Temperatura, funcionamento	0 a +55 °C (+32 a +131 °F), são emitidas homologações para temperaturas entre +5 e +55 °C
Temperatura e armazenagem	-40 a +70 °C (-40 a +158 °F)
Grau de poluição	Nível 2, IEC 60664-1
Proteção contra corrosão	ISA-S71.04: G3
Umidade relativa	5 a 95%, não condensante
Temperatura ambiente máxima	55 °C (131 °F), para montagem vertical em MTU compacto 40 °C (104 °F)
Classe de protecção	IP20 de acordo com a IEC 60529
Condições de funcionamento mecânico	IEC/EN 61131-2
EMC	EN 61000-6-4 e EN 61000-6-2
Categorias de sobrevoltagem	IEC/EN 60664-1, EN 50178
Classe de equipamento	Classe I, em conformidade com a norma IEC 61140; (protecção da terra)
Conformidade com a RoHS	DIRETIVA 2011/65/UE (EN 50581:2012)
Conformidade com os RAEE	Diretiva 2012/19/UE

Dimensões

Largura	45 mm (1,77 ̊)
Profundidade	102 mm (4.01 ), 111 mm (4.37 ), incluindo o conector
Altura	119 mm (4,7 ̊)
Peso	00,18 kg (0,4 lb)

Características e benefícios

4 canais de saída de -20 mA...+20 mA, 0...20 mA, 4...20 mA ou -10 V...+10 V, 0...10 V, 2...10 V
Canais isolados galvanicamente individualmente
O OSP define as saídas para o estado predeterminado após a detecção de erros".

Perguntas frequentes:

P: Qual é a marca do produto?
R: A marca do produto é ABB.
P: Qual é o número de modelo do produto?
A: O número de modelo do produto é:AO820 3BSE008546R1.
P: Onde é fabricado o produto?
A: O produto é fabricado em FI.
Q: Quais são as condições de pagamento disponíveis?
R: Os termos de pagamento disponíveis são T/T, Western Union e PAYONEER.
P: Qual é o prazo de entrega do produto?
R: O prazo de entrega do produto é de 3 a 5 dias.
