Name: ABB DO815 Módulo de saída digital S800 Módulos de entrada/saída 3BSE013258R
Brand: Wisdomlong Technology CO.，LTD
SKU: DO815 3BSE013258R1
Price: 1.00 USD
Availability: InStock

Casa Produtos Módulo de fonte de alimentação redundante

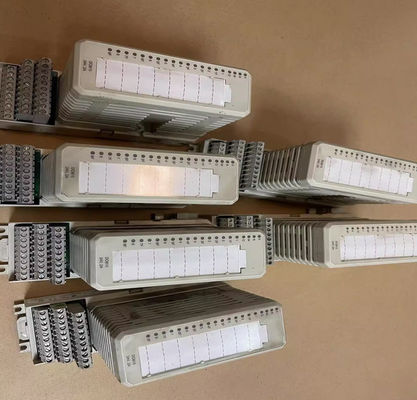

ABB DO815 Módulo de saída digital S800 Módulos de entrada/saída 3BSE013258R

Detalhes do produto:

Lugar de origem:	FI
Marca:	ABB
Certificação:	Does not supply
Número do modelo:	DO815 3BSE013258R1

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	1
Preço:	Negociável
Detalhes da embalagem:	em caixa
Tempo de entrega:	3-5 dias
Termos de pagamento:	T/T, Western Union, PAYONEER
Habilidade da fonte:	10

Contato

Descrição de produto detalhada

Marca:	ABB	Tipo de canal:	D.I.
Peso:	00,3 kg	Isolamento:	Canais isolados galvânicamente
Tipo de produto:	I-O_Módulo	Identificador do produto:	DO815 3BSE013258R1
Estado de RoHS:	Após a Diretiva 2011/65/UE da UE	Número da parte:	DO815 3BSE013258R1

ABB DO815 Módulo de saída digital S800 Módulos de entrada/saída 3BSE013258R

Descrição do DO815 3BSE013258R1

O DO815 é um módulo de saída digital de 8 canais de 24 V para o S800 I / O. A faixa de tensão de saída é de 10 a 30 V e a corrente de saída contínua máxima é de 2 A @ 24 V.As saídas são protegidas contra curto-circuitosAs saídas são divididas em dois grupos isolados individualmente com quatro canais de saída em cada grupo.Cada canal de saída consiste num curto-circuito e num condutor lateral elevado protegido contra sobrecarga com detecção de carga aberta (no sinal ativo), componentes de protecção EMC, supressão de carga indutiva, LEDs de indicação de estado de saída e barreira de isolamento óptico.

Informações gerais

Número do artigo	3BSE013258R1
Tipo	Saída digital
Especificação do sinal	24 V de corrente corrente (10 - 32 V de corrente corrente), 2A
Número de canais	8
Tipo de sinal	Condutor lateral superior, limite de corrente
HART	- Não, não.
Empresa estatal	- Não, não.
Despesas	- Não, não.
Alta integridade	- Não, não.
Segurança intrínseca	- Não, não.
Mecânica	S800

Dados pormenorizadosde DO815 3BSE013258R1

Isolamento	Grupos isolados do solo
Carga de saída	< 0,25 Ω
Limitação da corrente	Saída limitada de corrente à prova de curto-circuito
Comprimento máximo do cabo de campo	600 metros (656 metros)
Precisão do registo de eventos	-0 ms / +1,3 ms
Voltagem de isolamento nominal	50 V
Tensão de ensaio dielétrica	500 V a.c.
Dissipação de energia	Tipo 4 W
Consumo de corrente +5 V Modulebus	Tipo 120 mA, máximo 150 mA
Consumo de corrente +24 V Modulebus	0
Consumo de corrente + 24 V externo	0

Diagnóstico

LEDs frontais	F (ault), R (un), W (leia), O (SP), Canal 1-8 Status, Canal 1-8 Falha
Supervisão	Curto-circuito, sobrecarga, sob tensão e carga aberta
Indicação do estado da supervisão	Erro do módulo, aviso do módulo, erro do canal

Ambiente e certificaçãode DO815 3BSE013258R1

Marcação CE	- Sim, sim.
Segurança elétrica	EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201
Localização perigosa	C1 Div 2 cULus, C1 Zona 2 cULus, Zona 2 do ATEX
Certificação marítima	ABS, BV, DNV, LR
Temperatura, funcionamento	0 a +55 °C (+32 a +131 °F), são emitidas homologações para temperaturas entre +5 e +55 °C
Temperatura e armazenagem	-40 a +70 °C (-40 a +158 °F)
Grau de poluição	Nível 2, IEC 60664-1
Proteção contra corrosão	ISA-S71.04: G3
Umidade relativa	5 a 95%, não condensante
Temperatura ambiente máxima	55 °C (131 °F), para montagem vertical em MTU compacto 40 °C (104 °F)
Classe de protecção	IP20 de acordo com a IEC 60529
Condições de funcionamento mecânico	IEC/EN 61131-2
EMC	EN 61000-6-4, EN 61000-6-2
Categorias de sobrevoltagem	IEC/EN 60664-1, EN 50178
Classe de equipamento	Classe I, em conformidade com a norma IEC 61140; (protecção da terra)
Conformidade com a RoHS	DIRETIVO/2011/65/CE (EN 50581:2012)
Conformidade com os RAEE	Diretiva 2012/19/UE

Dimensões

Largura	45 mm (1,77 ̊)
Profundidade	102 mm (4.01 ), 111 mm (4.37 ), incluindo o conector
Altura	119 mm (4,7 ̊)
Peso	0.2 kg (0,44 lbs)

Características e benefícios do DO815 3BSE013258R1

8 canais para saídas de corrente corrente de 24 V
2 grupos isolados de 4 canais com detecção de baixa tensão
OSP define saídas para estado predeterminado após erro de comunicação
Indicadores de estado de saída e sinalização de erro em função do canal
Protecção contra curto-circuito na terra e alimentação positiva
Protecção contra sobrecarga
Detecção de carga em aberto e de curto-circuito
Dois modos de funcionamento de falha de saída: modo de reinicialização automática e modo de bloqueio de falha
Capacidade de condução de carga indutiva
Carga da lâmpada de incandescência até 10 W

Perguntas frequentes:

P: Qual é a marca do produto?
R: A marca do produto é ABB.
P: Qual é o número de modelo do produto?
A: O número de modelo do produto é:DO815 3BSE013258R1.
P: Onde é fabricado o produto?
A: O produto é fabricado em FI.
Q: Quais são as condições de pagamento disponíveis?
R: Os termos de pagamento disponíveis são T/T, Western Union e PAYONEER.
P: Qual é o prazo de entrega do produto?
R: O prazo de entrega do produto é de 3 a 5 dias.
