Name: 3BSE013228R1 ABB DP820 Contador de pulsos RS-422 Módulo de alimentação
Brand: Wisdomlong Technology CO.，LTD
SKU: DP820 3BSE013228R1
Price: 1.00 USD
Availability: InStock

Casa Produtos Módulo de fonte de alimentação redundante

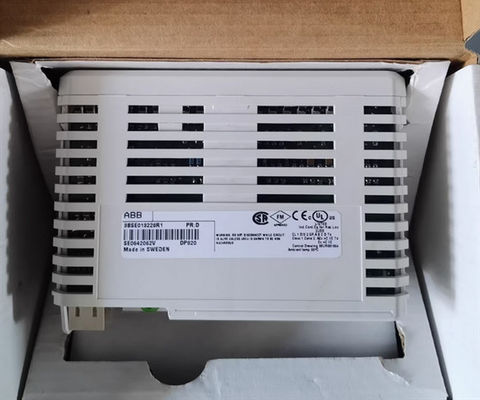

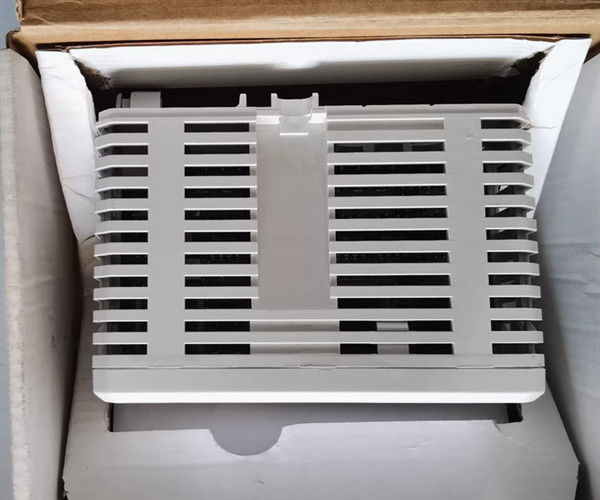

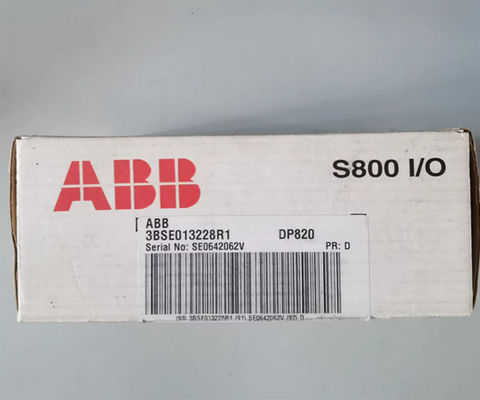

3BSE013228R1 ABB DP820 Contador de pulsos RS-422 Módulo de alimentação

Detalhes do produto:

Place of Origin:	FI
Marca:	ABB
Certificação:	Does not supply
Model Number:	DP820 3BSE013228R1

Condições de Pagamento e Envio:

Minimum Order Quantity:	1
Preço:	Negociável
Packaging Details:	in box
Delivery Time:	3-5days
Payment Terms:	T/T, Western Union, PAYONEER
Supply Ability:	10

Contato

Descrição de produto detalhada

Brand:	ABB	Channel Type:	DI
Weight:	0.3kg	Isolation:	Individually galvanic isolated channels
Product Type:	I-O_Module	Product ID:	DP820 3BSE013228R1
RoHS Status:	Following EU Directive 2011/65/EU	Part Number:	DP820 3BSE013228R1

3BSE013228R1 ABB DP820 Contador de pulsos RS-422 Módulo de alimentação

Descrição do DP820 3BSE013228R1

O DP820 é um módulo de contagem de pulso de dois canais para transmissores de pulso incremental de até 1,5 MHz. Cada canal contém contadores e registros para medição de posição/longo e velocidade/frequência.Cada canal fornece três entradas equilibradas para a ligação de um transmissor de pulsoOs transmissores de pulso com interfaces RS422, +5 V, +12 V, +24 V e 13 mA podem ser conectados ao DP820.

Informações gerais

Número do artigo	3BSE013228R1
Tipo	Contador de pulsos
Especificação do sinal	24 V corrente corrente (12 - 32 V corrente corrente)
Número de canais	2
HART	- Não, não.
Empresa estatal	- Não, não.
Despesas	- Não, não.
Alta integridade	- Não, não.
Segurança intrínseca	- Não, não.
Mecânica	S800

Dados pormenorizadosde DP820 3BSE013228R1

Impedância de entrada	2.5 kΩ (entrada DI)
Isolamento	Isolados individualmente, canais a canais e circuitos comuns
Erro	Erro de medição de frequência máximo Erro relativo Erro absoluto (incluindo a deriva de temperatura): [320/(MEASTIMEx em ms) ] ppm [(320/(MEASTIMEx em ms) +100] ppm
Limitação da corrente	A potência do sensor pode ser limitada pela MTU
Comprimento máximo do cabo de campo	200 metros (218 metros)
Voltagem de isolamento nominal	50 V
Tensão de ensaio dielétrica	500 V a.c.
Dissipação de energia	2.5 W
Consumo de corrente +5 V Modulebus	120 mA
Consumo de corrente +24 V Modulebus	0
Consumo de corrente + 24 V externo	0

Diagnóstico

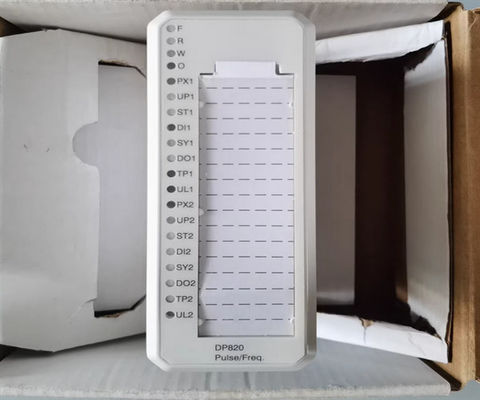

LEDs frontais	P ((ulse) X, UP (direção), ST ((robe), DI, SY ((nch), DO, TP (potência de transmissão OK), todos por canal
Supervisão	Tensão de processo por canal
Indicação do estado da supervisão	Erro do módulo, aviso do módulo, erro do canal

Ambiente e certificaçãode DP820 3BSE013228R1

Marcação CE	- Sim, sim.
Segurança elétrica	EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201
Localização perigosa	C1 Div 2 cULus, C1 Zona 2 cULus, Zona 2 do ATEX
Certificação marítima	ABS, BV, DNV, LR
Temperatura, funcionamento	0 a +55 °C (+32 a +131 °F), são emitidas homologações para temperaturas entre +5 e +55 °C
Temperatura e armazenagem	-40 a +70 °C (-40 a +158 °F)
Grau de poluição	Nível 2, IEC 60664-1
Proteção contra corrosão	ISA-S71.04: G3
Umidade relativa	5 a 95%, não condensante
Temperatura ambiente máxima	55 °C (131 °F), para montagem vertical em MTU compacto 40 °C (104 °F)
Classe de protecção	IP20 de acordo com a IEC 60529
Condições de funcionamento mecânico	IEC/EN 61131-2
EMC	EN 61000-6-4 e EN 61000-6-2
Categorias de sobrevoltagem	IEC/EN 60664-1, EN 50178
Classe de equipamento	Classe I, em conformidade com a norma IEC 61140; (protecção da terra)
Conformidade com a RoHS	DIRETIVA 2011/65/UE (EN 50581:2012)
Conformidade com os RAEE	Diretiva 2012/19/UE

Dimensões

Largura	45 mm (1,77 ̊)
Profundidade	102 mm (4.01 ), 111 mm (4.37 ), incluindo o conector
Altura	119 mm (4,7 ̊)
Peso	00,15 kg (0,33 lbs)

Características e benefíciosde DP820 3BSE013228R1

Dois canais
Interface para os níveis de sinal dos transdutores RS422, 5 V, 12 V, 24 V e 13 mA
Medida simultânea da contagem de pulsos e da frequência
Contagem de pulsos (longo/posição) por acumulação num contador bidirecional de 29 bits
Medição da frequência (velocidade) 0,25 Hz - 1,5 MHz
