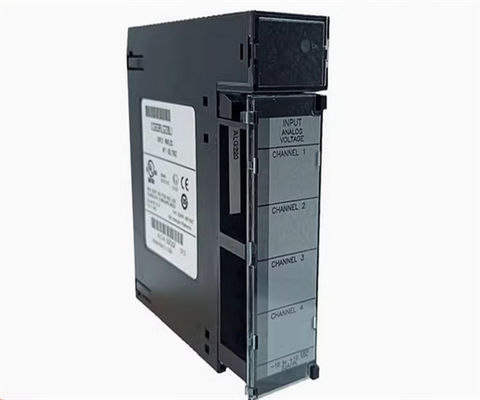

IC693ALG220 Ge Fanuc Power Supplier Series Modulo de entrada analógico

O IC693ALG220 é um módulo da série 90-30 que é fabricado pela GE Fanuc, atualmente na Emerson Automation.compatível com um intervalo de sinal de entrada de - 10 VDC a + 10 VDCEste módulo é opcionalmente compatível com sinais de 0 a 20 mA que podem ser ativados através da instalação de um conector de 250 Ohm no conector do terminal do utilizador do módulo.O IC693ALG220 é instalado com conversor analógico para digital (ADC) com resolução de conversão de 12 bits para entrada de tensão; 10 bits para entrada de corrente que pode ser aumentada para 11 bits com o uso de um resistor de precisão.Cada canal do módulo tem uma taxa de atualização individual de 4 ms, enquanto o módulo é alimentado pela fonte de alimentação 24VDC fornecida pelo PLCTem um consumo de corrente do plano de fundo de 27 mA a partir de +5 volt bus no plano de fundo e 98 mA a partir do isolado +24 volt backplane bus.É montado em qualquer slot de entrada/saída disponível da placa base da série 90-30 de 5 ou 10 slots e ocupa um único slot do rackO IC693ALG220 tem uma precisão absoluta típica de +/-10 mV/40 μA, enquanto o máximo é +/-30 mV/160 μA acima da temperatura de funcionamento.resposta do filtro de entrada de 17 Hz, isolamento do módulo de 1500 volts entre o lado do campo e o lado lógico, rejeição do canal transversal de > 80 dB e impedância de entrada de > 9 Megohms no modo de tensão e 250 ohms quando operando no modo de corrente.

O módulo IC693ALG220 é um módulo de entrada analógico da GE Fanuc, que faz parte da série 90-30.vem com 4 canais de entradaCada canal pode facilmente converter um sinal analógico para um sinal digital, de acordo com os requisitos da aplicação do utilizador.O módulo de entrada GE Fanuc IC693ALG220 CAV permite aos utilizadores converter sinais de entrada de -10 a +10 voltsA velocidade de conversão para cada canal é de cerca de 1 milissegundo. Assim, o módulo de entrada IC693ALG220 fornece uma taxa de atualização de cerca de 4 milissegundos para qualquer canal de cada vez.O sinal convertido tem resolução de 12 bits binárioO módulo de entrada GE Fanuc IC693ALG220 vem equipado com um modo de entrada de corrente limitada, bem como um jumper em cada conector terminal do usuário do canal.Os usuários podem usar o jumper para conectar um resistor de shunt interno de 250 ohms ao circuitoEste resistor de derivação permite uma faixa de entrada de -40 a +40 milliamps.,A fonte de alimentação principal do módulo de entrada GE Fanuc IC693ALG220 CAV é uma fonte de alimentação DC isolada de +24 Volts,com uma tensão de saída superior a 20 V,A tensão é enviada através de um regulador/inversor para produzir a tensão necessária para o módulo IC693ALG220 funcionar.O módulo de entrada IC693ALG220 vem com um LED que mostra aos utilizadores o seu estado de funcionamento.
