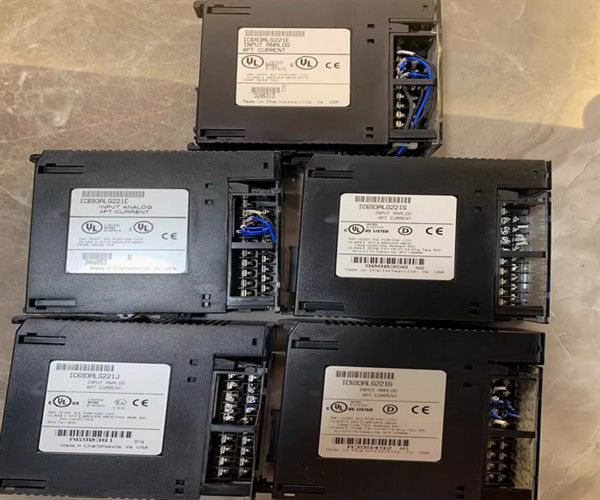

IC693ALG221 GE Fanuc entrada analógica, corrente, 4 canais

Descrição do produto do IC693ALG221

IC693ALG221 é um módulo de entrada de corrente analógica com quatro canais de entrada para o controlador lógico programável da série 90-30.Cada um dos canais deste controlador é capaz de converter um sinal de entrada analógico em um sinal digital conforme necessário para a aplicaçãoDois intervalos de entrada estão disponíveis com um padrão de 4 a 20 mA com dados de usuário escalados, de modo que 4 mA corresponde a uma contagem de zero e 20 mA a 32000.Se for adicionado um jumper à placa terminal de E/S, o intervalo de entrada é ajustado para 0 a 20 mA com escala de dados do utilizador em escala correspondente a uma contagem de 32000 com cada contagem de 800 igual a 0,5 mA. Este módulo está equipado com dois saltadores de alcance:um para os canais 1-2 e um para os canais 3-4.

O módulo de entrada IC693ALG221 permite uma velocidade de conversão de meio milissegundo para cada um dos canais com uma taxa de atualização de dois milissegundos para qualquer um dos canais fornecidos.Velocidade de resolução em um sinal convertido é de 12 bits em qualquer faixa escolhida. Percentagem de registros de dados do usuário de IA em formato de complemento de 16 bits 2 ¢s. Se a fonte atual for invertida na entrada, o módulo produzirá uma palavra de dados que seja paralela à extremidade inferior do intervalo.

A proteção de entrada para o IC693ALG221 é suficiente para trabalhar com desempenho reduzido com até 200 V em configurações de modo comum.Todas as ligações de campo requerem uma boa qualidade torcida, um cabo de instrumentação blindado ligado ao COM ou ao GND. Um indicador LED monitora o funcionamento da fonte de alimentação.A fonte de alimentação principal específica do IC693ALG221 é a energia PLC alimentada a +24 VDC, encaminhada através de um inversor para o módulo. IC693ALG221 utiliza energia da saída +5 VDC para acionar circuitos de isolamento.

O IC693ALG221 é um módulo de entrada analógico que faz parte do sistema de controle lógico programável (PLC) da série 90-30.Este módulo dispõe de quatro (4) canais de entrada, recebendo sinais de entrada de 0-20 mA e 4-20 mA de dispositivos e instrumentos de campo.Este módulo está equipado com um conversor interno de analógico para digital (ADC) que permite ao PLC processar e condicionar ainda mais o sinal para uso no programa do usuário.

O IC693ALG221 tem uma resolução de entrada de 12 bits, com cada faixa de entrada tendo uma resolução de 4 μA (1 LSB = 4 μA) para sinal de entrada de 4-20 mA e 5 μA (1 LSB = 5 μA) para sinal de entrada de 0-20 mA.Tem uma precisão absoluta de 00,1% de escala total + 0,1% de leitura com tensão de modo comum de 200 V. Além disso, este módulo possui linearidade de < 1 bit menos significativo e resposta do filtro de entrada de 325 Hz.

Especificações técnicas de IC693ALG221
