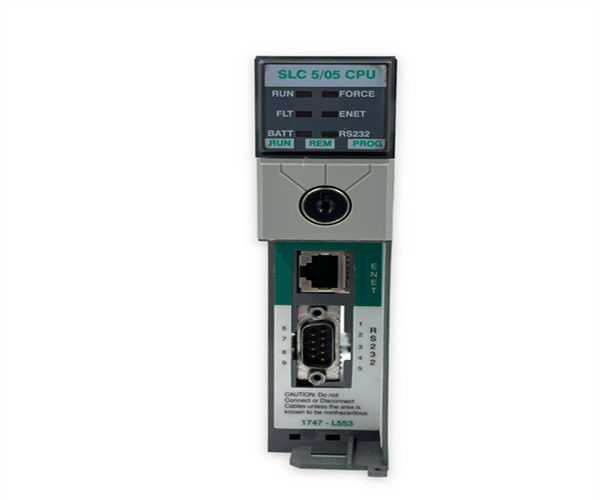

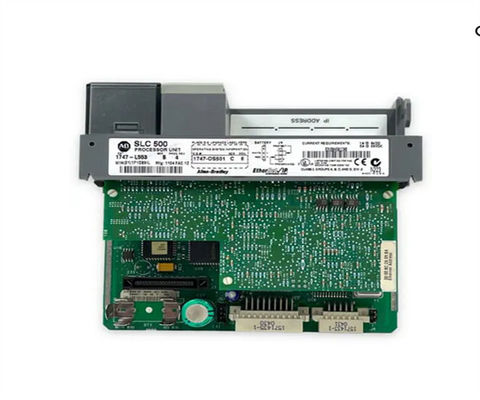

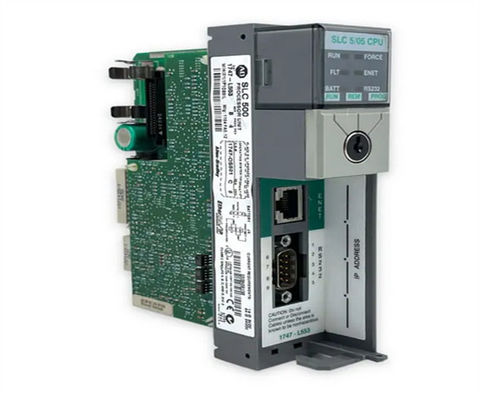

1747-L553 Allen Bradley SLC 5/05 Processador Micro-processador Controlador Módulo I O Digital

Descrição do 1747-L553

Este módulo, o 1747-L553, faz parte da série Allen Bradley SLC 500 que tem uma série de aplicações úteis, como controle HAVC, controlador de pequenos processos e manuseio de materiais.Tem um processo baseado num PLC-5 e vem com um conjunto de instruções avançadas para a compreensão do utilizadorEsta unidade pode ser definida em todo o sistema para aplicações SCADA, ou pode permanecer isolada. Pode conter até 64.000 palavras no total;000 palavras podem ser utilizadas para dados ou informações sobre programasEle também contém até 480 I/O analógicos, com 4096 entradas e saídas.225 milissegundos.

A corrente do plano de fundo do 1747-L553 é de 5 volts de corrente contínua (corrente direta) a 1 A e 24 volts de corrente contínua a 0 A (175 mA).Tem portas de comunicação Ethernet e RS-2332Este processador tem um relógio em tempo real, um calendário e um interruptor de teclas.Além de suas características da série de atualizações de memória flash, programação online e matemática com ponto flutuante.

Durante o funcionamento, esta unidade pode suportar um choque de funcionamento de 30 g e deve ser operada apenas num ambiente que cumpra o padrão de temperatura de 0 a 60 graus Celsius.

O módulo Allen-Bradley/Rockwell Automation 1747-L553 é um módulo de CPU ou Central Processor Unit da série Allen-Bradley SLC 500 e SLC 5/05.Esta CPU tem RAM CMOS embutida que suporta backup de bateria, e também pode suportar um módulo de memória Allen-Bradley 1747-M13 que fornece 64 K de memória adicional.ou porta ASCIIEsta CPU é uma das CPUs mais flexíveis que existem.

Especificações técnicas para 1747-L553

Cerca de 1747-L553

O processador Allen-Bradley 1747-L553 é um processador modular industrial.dos quais 4 são sempre ligações de entrada, 4 são sempre conexões de saída, e 56 podem ser conexões de entrada ou de saída.O consumo de energia nominal do processador é de 4 Watts e ele tira 0 miliampères de corrente a 24 Volts DC e 1 Ampère de corrente a 5 Volts DCO processador 1747-L553 não deve ser instalado ou removido quando a energia estiver ligada e nenhuma fiação deve ser ligada quando a energia estiver ligada.O processador também não deve ser exposto a superfícies que possam conter descargas ESD ou eletrostáticasO processador deve ser instalado na ranhura 0 do chassi 1746.

Além disso, para evitar o sobreaquecimento, deve retirar-se a tampa protetora do processador Allen-Bradley 1747-L553 após a instalação.Um cabo 1747-CP3 pode ser usado para conectar o canal 0 no processador 1747-L553 a uma porta serial em um computadorUm conversor de interface 1747-UIC também pode ser usado para conectar o canal 0 no processador à porta USB em um computador.Canal 1 no processador pode ser usado para se conectar a uma porta Ethernet em um computadorUma bateria de lítio substituível é fornecida no processador 1747-L553 para fornecer backup de bateria para a RAM. Esta bateria pode fornecer backup por até 2 anos.A bateria precisa ser substituída quando o indicador BATT no painel frontal do processador indica que o nível da bateria é baixo.
